Монтажные коробки
Для установки аттенюаторов и селекторов применяются 2 типа монтажных коробок:
ON-BOX – накладные коробки.
IN-BOX – врезные коробки.

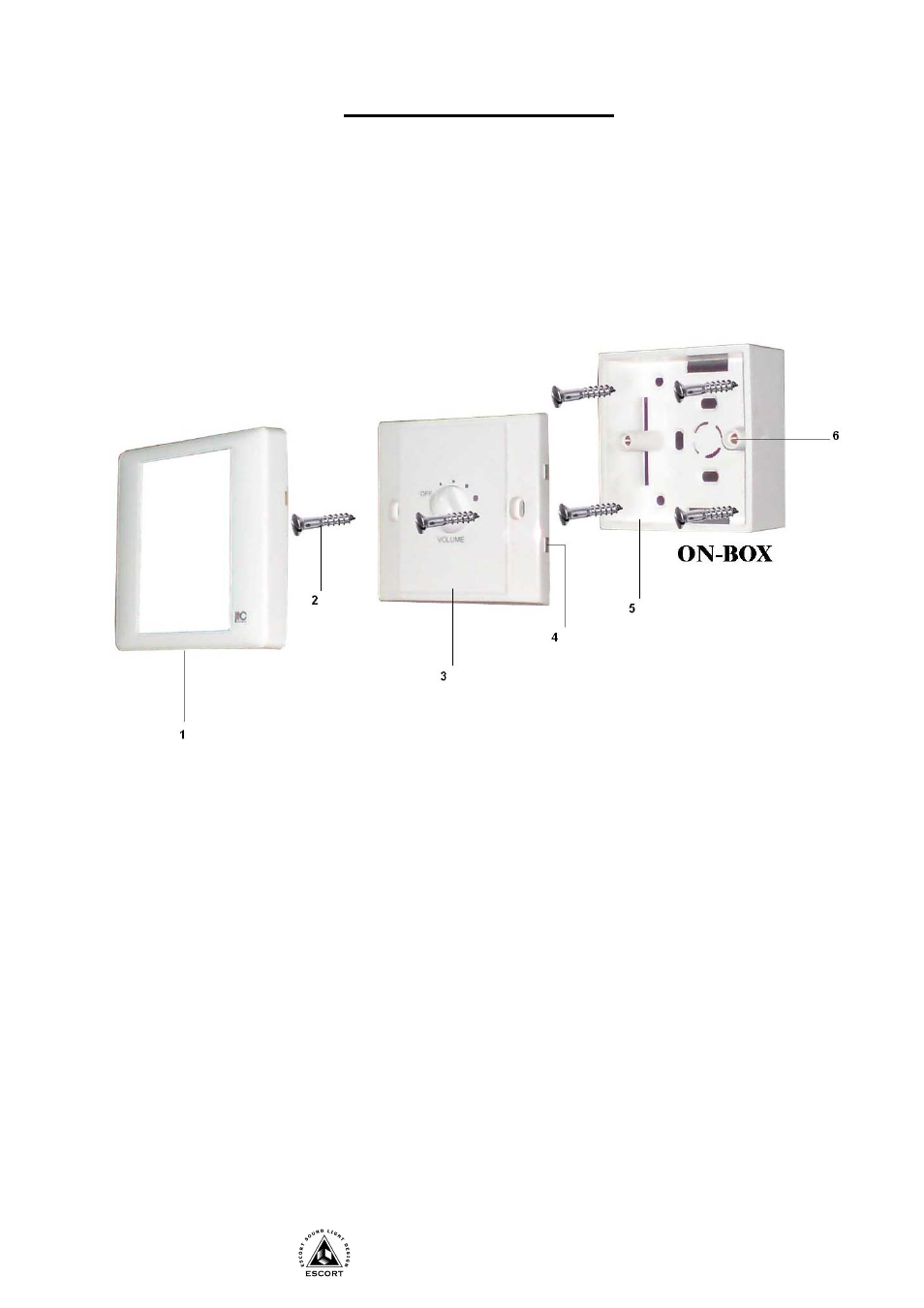

Пример, монтажа на базе таких коробок показан на рис 5.
Рис. 5
1) Приготовить стенное отверстие поз. 5 (Диаметр чуть более 80х80).
2) Подвести провода.
3) Снять переднюю панель поз. 1 (крепится на защелках поз. 4).
4) Установить и закрепить коробку поз. 5.
5) В ушные отверстия поз. 6, при помощи винтов М3 поз. 2, закрепить устройство.
6) Вставить крышку поз. 1.
