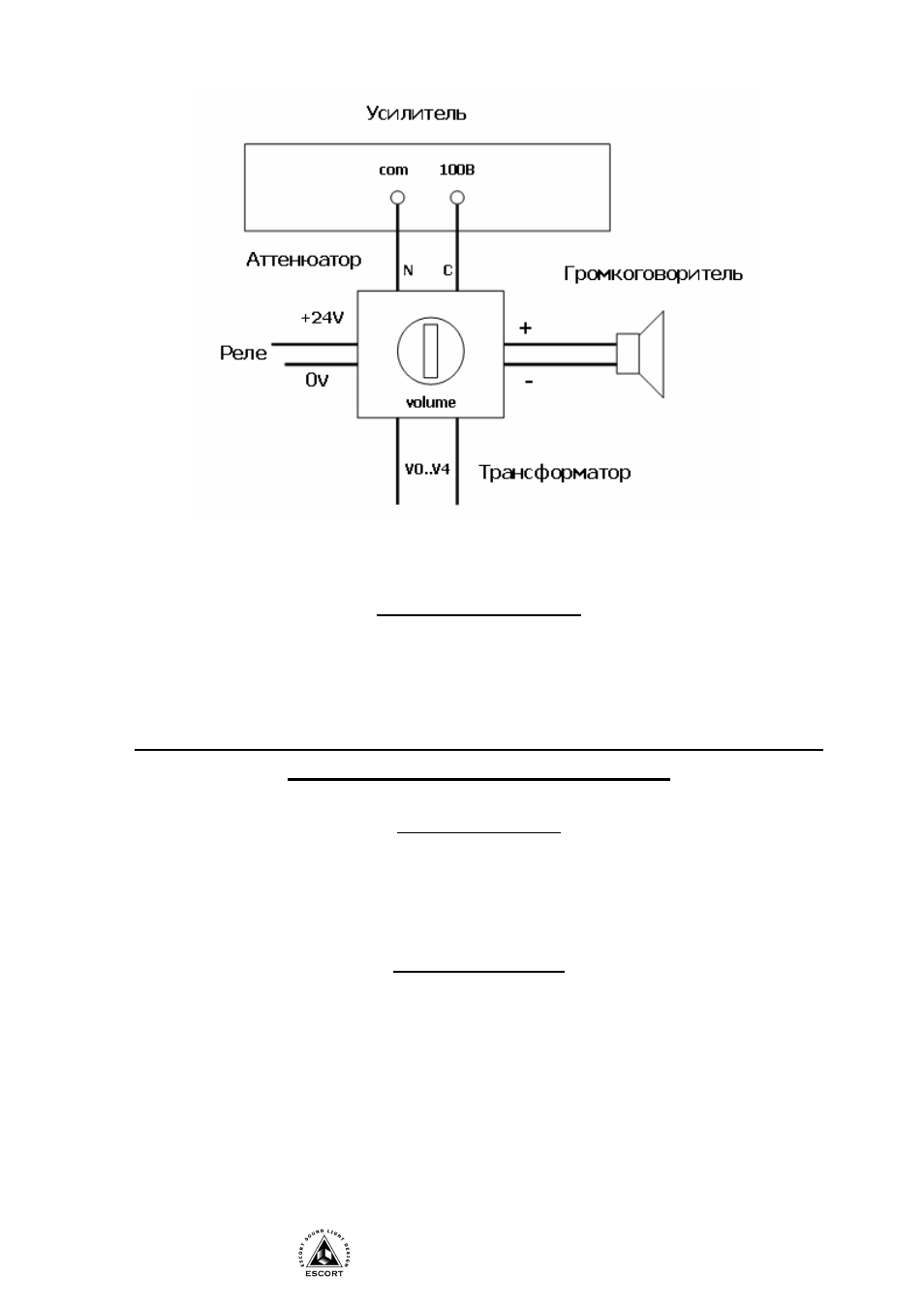

Рис. 1
Область применения
Аттенюаторы применяются везде, где необходимо раздельное регулирование уровня громкости
каждого или группы громкоговорителей (например: офисы, супермаркеты, торгово-развлекательные
комплексы, спортивные сооружения).
Селекторы зон с встроенным аттенюатором и с реле
принудительного включения
Общие сведения
Селекторы зон с встроенным аттенюатором и с реле принудительного включения, далее будем
называть селектор. Это устройство, предназначенное для врезного или накладного монтажа на
стену. Данное устройство кроме выше описанного аттенюатора, включает селектор зон. К данному
селектору можно подключить до 6-ти усилителей 5 из которых музыкальные и 1 аварийный.
Описание работы
На рис. 2 представлена структурная схема системы на базе такого селектора. Вход селектора
соединен с 100В выходами трансляционных усилителей. Уровень сигнала каждого из усилителей
регулируется ручкой на передней панели. К выходу аттенюатора подключен громкоговоритель. При
помощи ручки селектора на передней панели выбирается нужный звуковой канал, при помощи
ручки аттенюатора устанавливается уровень громкости в нем. При поступлении 24В напряжения на
встроенное реле, происходит принудительное отключение всех музыкальных усилителей и
происходит подключение аварийного усилителя к громкоговорителю. Звуковой сигнал с аварийного
усилителя не аттенюируется, что соответствует нормам пожарной безопасности.
Мощность селектора зон определяется мощностью аттенюатора и не должна быть равной или
превышать мощность подключаемого громкоговорителя или группы громкоговорителей. В линейке
оборудования ITC-ESCORT представлены селекторы мощностью от 6Вт – T-6FS, до 200Вт – T-2200FS.
