Комментарии к монтажной схеме
“-ALR+” – клеммы для подключения выходов аварийного усилителя, где:
“-” - Com (общий) усилителя.
“+” - 100В (выход) усилителя.
“N1-N5” - клеммы для подключения 100В выходов музыкальных усилителей.
“Com1-Com5” - клеммы для подключения Com (общих) выходов музыкальных усилителей.
“0 24” – клеммы для подачи 24В напряжения на реле принудительного включения.
“- SP+” – клеммы для подключения громкоговорителя, где “–“ - Com громкоговорителя.
“V0 – V4” – клеммы для подключения выводов трансформатора.
Соответствие цветов проводов, клеммам трансформатора:
Вывод V0 V1
V2
V3 V4
Цвет
Черный
Белый
Оранжевый
Зеленый
Красный
ПРИМЕЧАНИЕ: В состав данного устройства, кроме самого аттенюатора, входит трансформатор.
Трансформатор представляет собой тор, с габаритными размерами, не более D75 х H50 (в
зависимости от мощности). Трансформаторы, могут выноситься на большие расстояния и
монтироваться в стандартные монтажные коробки 80х80.
Особенности монтажа

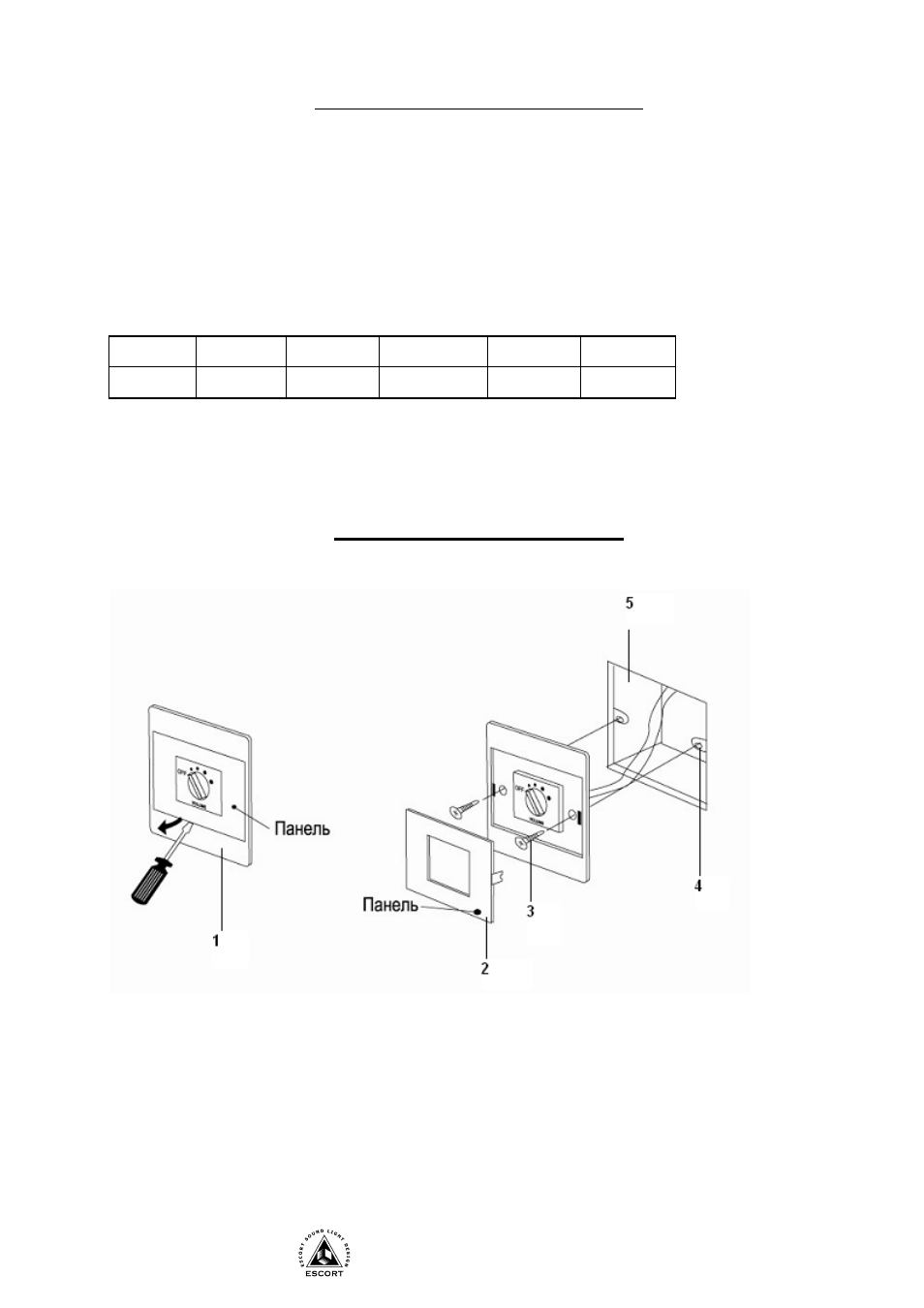

Для монтажа данного устройства необходимо (см. рис. 4):
Рис. 4
1) Приготовить стенное отверстие поз. 5 (Диаметр не менее 80х80).
2) Подвести провода.
3) Снять переднюю панель поз. 1,2 (крепится на защелках).
4) В заранее приготовленные ушные отверстия (расстояние 60мм), при помощи винтов М4,
установить устройство.
5) Вставить крышку поз. 2.
