Аттенюаторы с реле принудительного включения
Общие сведения
Понятие “аттенюация” (уменьшение) содержит в себе возможность не только уменьшения, но и
увеличения уровня громкости. Аттенюатор – это устройство, при помощи которого можно
регулировать уровень громкости громкоговорителя. Аттенюаторы классифицируются:
По подключению – параллельно или последовательно.
По способу монтажа - врезные или накладные.
По количеству подключаемых проводов - 2-х проводные, 3-х проводные, 4-х проводные.
Состав
В состав оборудования ITC-Escort входят несколько модификаций аттенюаторов, селекторов
программ, а также их комбинаций. Все доступные модели указаны в разделе характеристики.

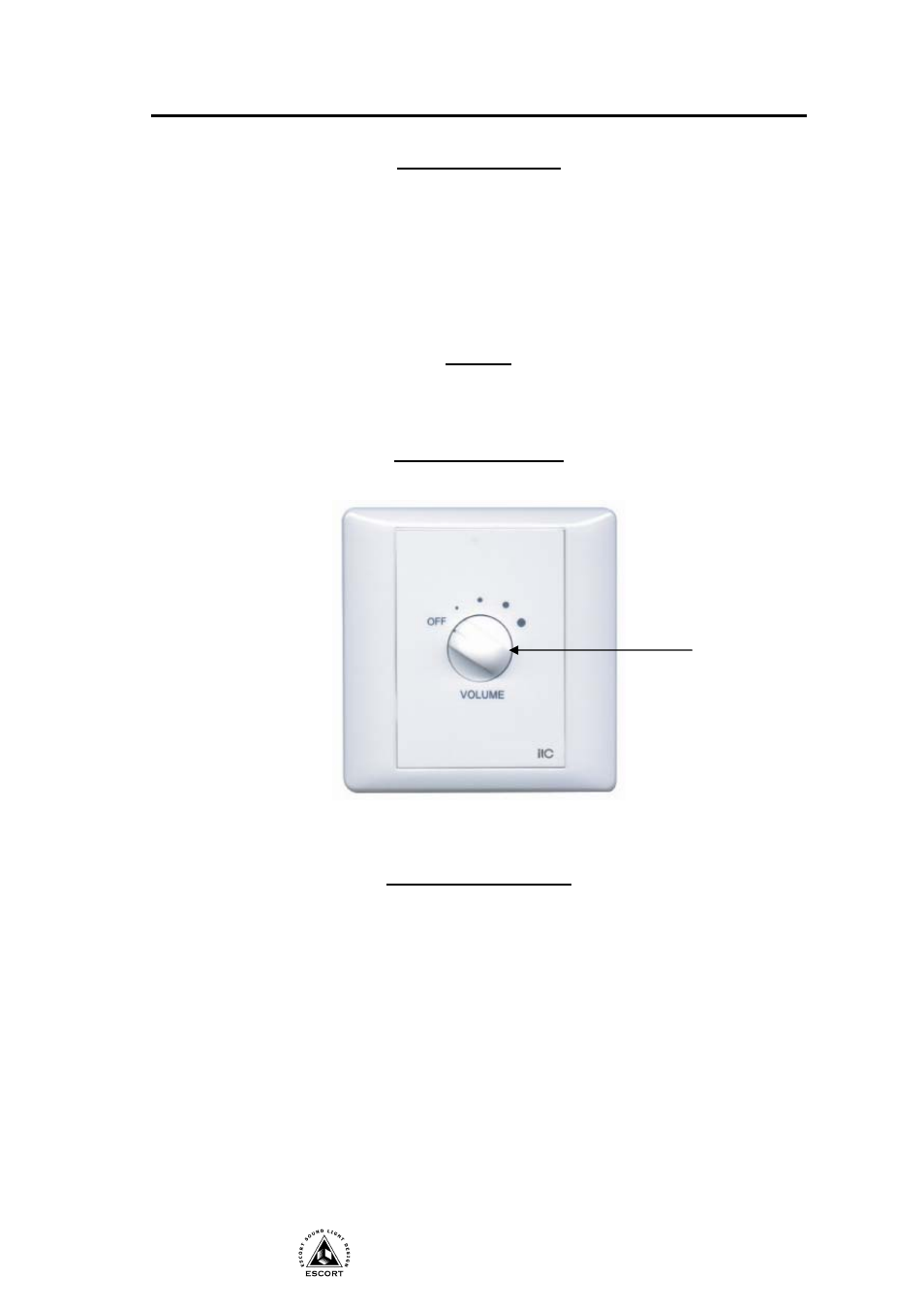

Передняя панель
Поз. 1
5-ти позиционный регулятор громкости
Структурная схема
В состав оборудования ITC-Escort входят несколько модификаций аттенюаторов, селекторов
На рис. 1 представлена структурная схема 4-х проводного аттенюатора. 4-х проводной способ
является наиболее оптимальным решением для удовлетворения НПБ. В таком аттенюаторе по 2-м
проводам проходит 100В аудио-сигнал, который и подвергается аттенюации (регулированию). По
другим 2-м проводам напряжение 24В поступает на реле, встроенное в аттенюатор. При этом
отключается режим аттенюации, что позволяет сигналу поступать на громкоговоритель в полную
мощность.
Мощность аттенюатора должна быть равной или превышать мощность подключаемого
громкоговорителя или группы громкоговорителей. В линейке оборудования ITC-ESCORT
представлены аттенюаторы мощностью от 6Вт – T-6F, до 200Вт – T-112F.
