Инструкция по эксплуатации ESCORT GROUP Inter-m IPC-System_Установка
Страница 7
7
1.
CD ROM –
CD-
дисковод
.
2.
КНОПКА
EJECT -
Используется
для
открытия
и
закрытия
подноса
диска
.
3.
КНОПКА
POWER (
СЕТЬ
) -
Нажатие
этой
кнопки
в
положение
ON
включает
данное
устройство
.
4.
ИНДИКАТОР
ВКЛЮЧЕНИЯ
ПИТАНИЯ
-
Индикатор
загорается
при
включении
питания
.
5.
ИНДИКАТОР
АВАРИЙНОГО
СТАТУСА
–
Статус
трансляции
аварийного
сообщения
.
6.
ИНДИКАТОР
FAULT –
Отражает
наличие
контакта
с
прибором
SP-100.
7.
USB-
ПОРТ
–
Слот
для
карты
Compact Flash.

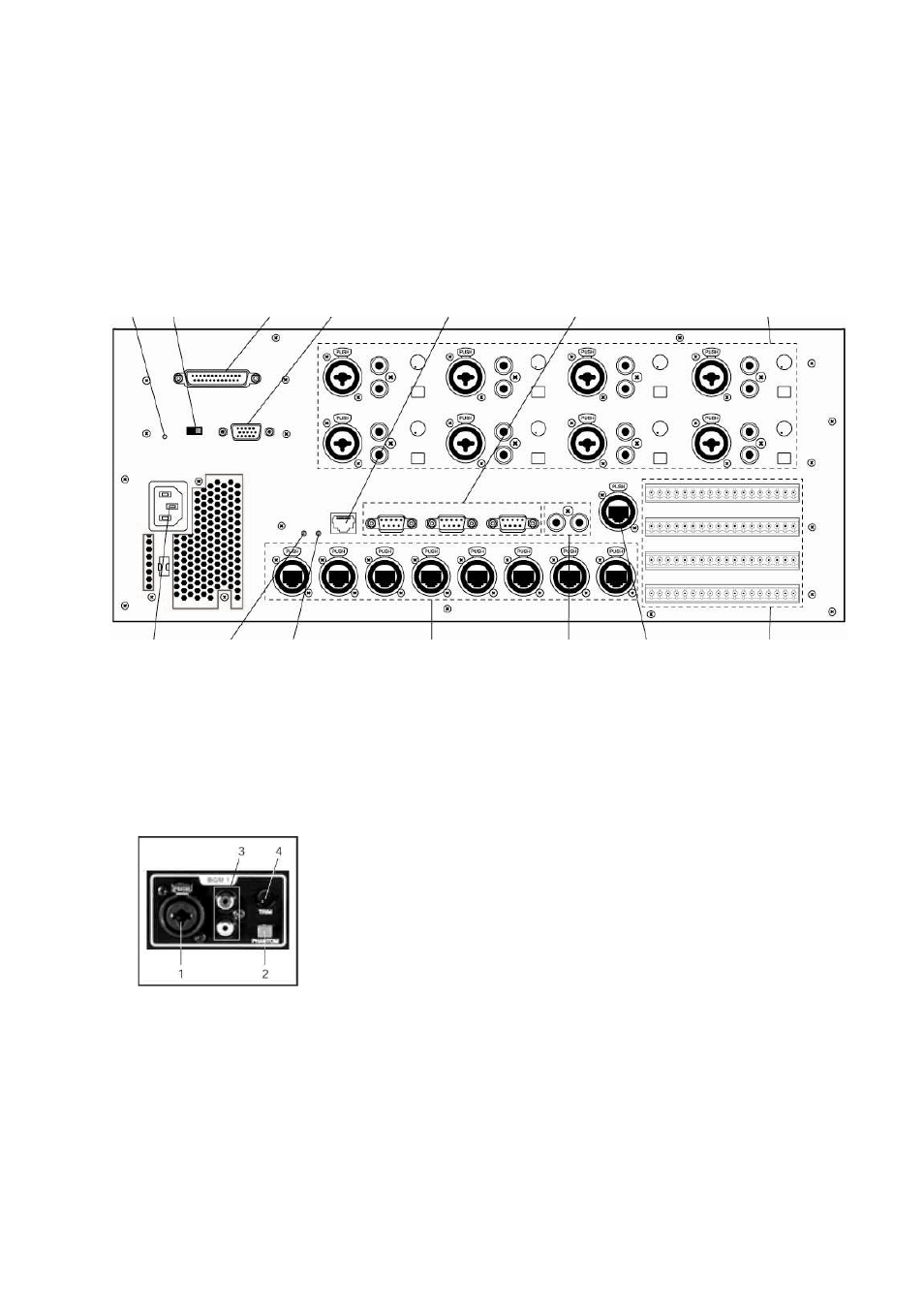

Задняя
панель
1.
ПЕРЕКЛЮЧАТЕЛЬ
СБРОСА
–
Используется
для
сброса
текущего
состояния
.
2.
ПЕРЕКЛЮЧАТЕЛЬ
MODE –
Используется
для
перевода
меню
с
текущего
экрана
на
экран
монитора
SM-100.
3.
ТЕРМИНАЛ
ДАННЫХ
–
Разъем
для
подключения
к
системе
.
4.
РАЗЪЕМ
VIDEO
ВХОД
–
Разъем
для
подключения
к
блоку
SM-100.
5.
ВХОДЫ
BGM (
фоновая
музыка
) INPUT (8CH)
1 –
Микрофонный
вход
, 2 –
включение
фантомного
питания
, 3 –
Линейный
вход
, 4 –
регулятор
уровня
звука
.
6.
РАЗЪЕМ
ПИТАНИЯ
-
Гнездо
для
подключения
шнура
сети
переменного
тока
.
7.
ИНДИКАТОР
СТАТУСА
ЛВС
–
Статус
ЛВС
.
8.
ИНДИКАТОР
СТАТУСА
ЛВС
–
Статус
обмена
данными
по
ЛВС
.
9.
ПОРТ
ДЛЯ
ПОДКЛЮЧЕНИЯ
ЛВС
–
RJ-45-
Порт
для
подключения
ЛВС
.
10.
ТЕРМИНАЛ
ДАННЫХ
–
Разъем
для
подключения
внешних
звуковых
источников
.
11.
ТЕРМИНАЛ
ДЛЯ
КОНСОЛЕЙ
–
Разъем
для
подключения
консолей
SR-100.
12.
ПОРТ
DIGI LINK –
Порт
для
подключения
внешних
звуковых
источников
.
13.
ТЕРМИНАЛ
УСИЛИТЕЛЕЙ
–
Разъем
для
подключения
усилителей
SP-100.
1
2
3
4
9
10
5
6
7
8
11
12
13
14
