Системный цифровой усилитель sp-100 – Инструкция по эксплуатации ESCORT GROUP Inter-m IPC-System_Установка
Страница 12
12
Системный
цифровой
усилитель
SP-100
Назначение
Системный
цифровой
усилитель
предназначен
для
преобразования
потока
цифровых
данных
на
входе
в
100
В
аудио
сигнал
,
с
целью
его
дальнейшей
трансляции
на
линии
громкоговорителей
.
Функционирование
- 6
независимых
звуковых
каналов
.
-
Порт
для
соединения
с
другими
устройствами
.
-
Подключение
дополнительных
аудио
источников
.
-
Линейный
/
микрофонный
аудио
вход
.
-
Цифровой
5
полосный
эквалайзер
.
-
Подключение
2/3-
х
проводных
100
В
линий
громкоговорителей
.

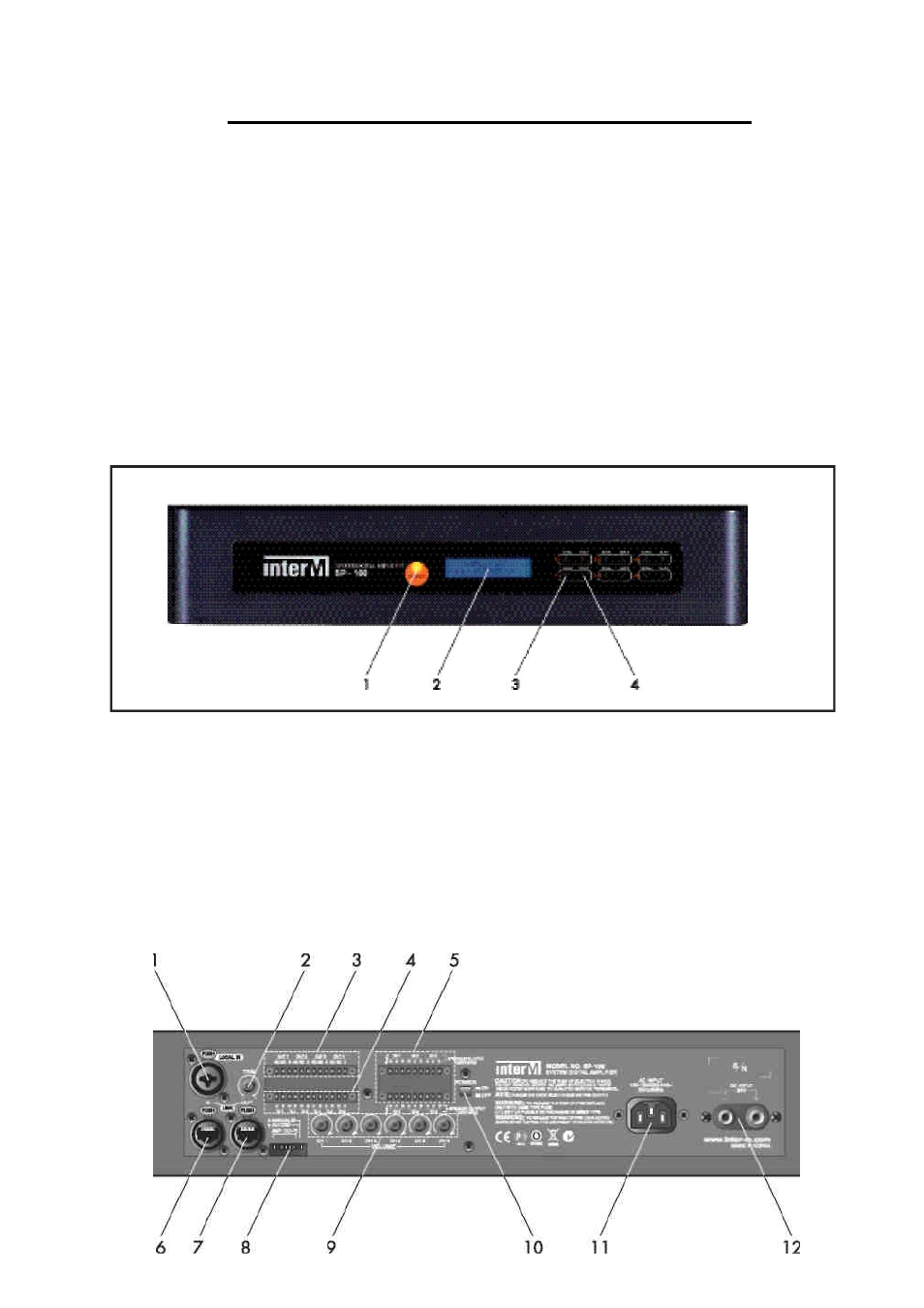

Передняя
панель
1.
ИНДИКАТОР
ВКЛЮЧЕНИЯ
ПИТАНИЯ
–
При
включении
питания
кнопкой
поз
.10,
на
задней
панели
индикатор
загорается
красным
цветом
.
Если
все
режимы
,
в
норме
,
осуществляется
подача
питания
,
индикатор
загорается
зеленым
цветом
.
2.
МНОГОФУНКЦИОНАЛЬНЫЙ
ДИСПЛЕЙ
–
Отображает
информацию
о
состоянии
(
статусе
)
блока
.
3.
ИНДИКАТОР
ВЫХОДНОГО
СИГНАЛА
-
Индикатор
загорается
зеленым
цветом
,
при
наличии
и
уровне
сигнала
более
-20
дБ
.
4.
ИНДИКАТОРЫ
FAULT CH1-CH6 –
Отражают
наличие
неисправности
,
в
каждом
из
6
каналов
.
При
возникновении
неисправности
(
КЗ
,
перегрев
,
перегрузка
),
загораются
красным
цветом
.
Задняя
панель
