Инструкция по эксплуатации ESCORT GROUP Inter-m IPC-System_Установка
Страница 24
24

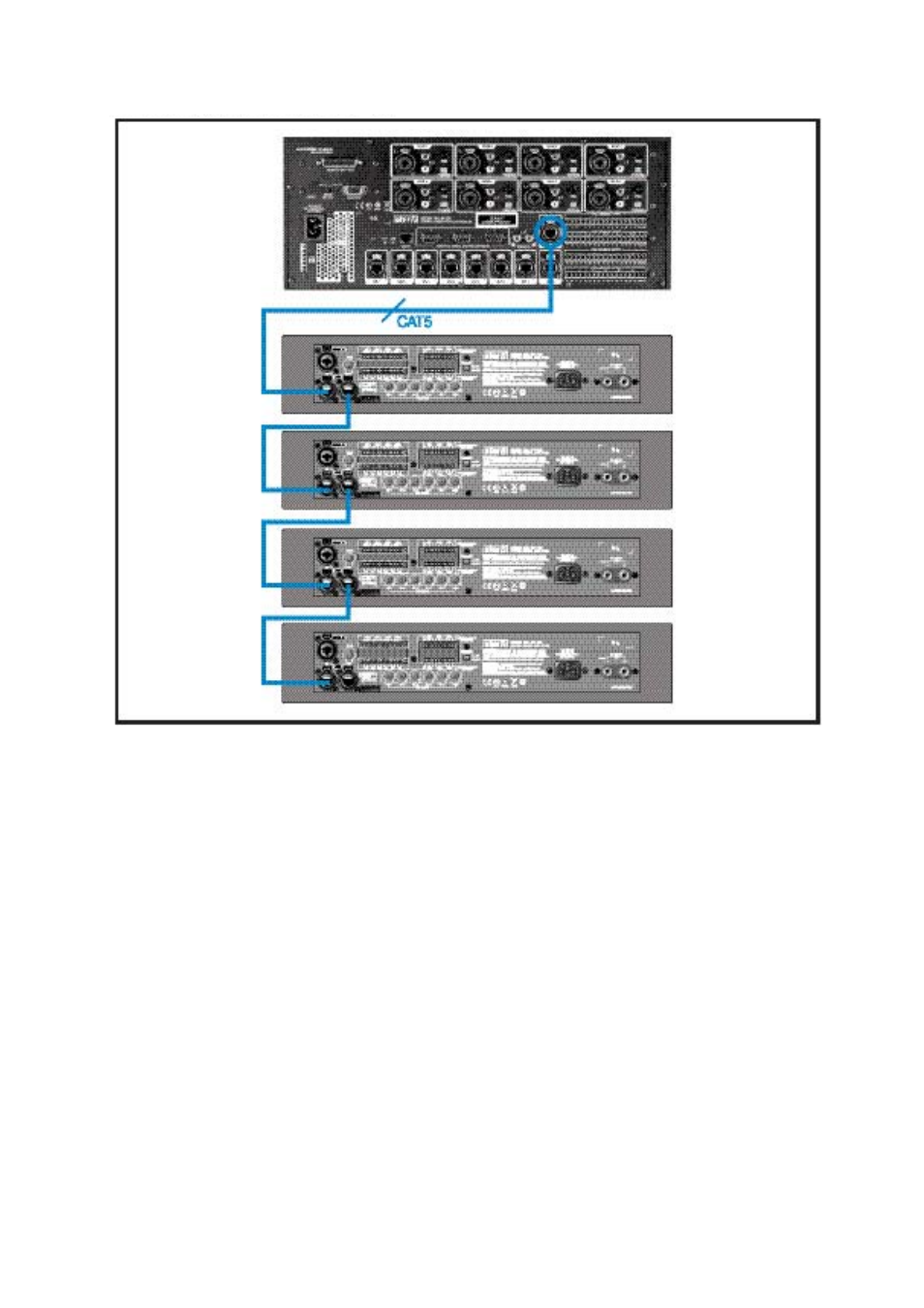

3.
ПОДКЛЮЧЕНИЕ
SP-100
К
SI-100
1)
Соедините
разъемы
OUTPUT JACK
блока
SI-100
с
входом
ITPUT JACK
блока
SP-100,
кабелем
UTP.
2)
Соедините
разъемы
LINK OUTPUT
блока
SP-100
с
входом
ITPUT JACK
следующего
блока
SP-100.
3)
Всего
можно
подключить
до
128
усилителей
SP-100.
4)
Максимальная
длина
кабеля
между
центральным
блоком
SI-100
и
каждым
из
усилителей
,
не
должна
превышать
100
м
.
5)
К
каждому
из
6
каналов
усилителя
,
подключаются
линии
громкоговорителей
,
мощность
которых
не
должна
превышать
60
Вт
.
Подключение
показано
на
следующей
странице
.
6)
УСТАНОВКА
АДРЕСА
На
‘
свитч
панели
’
усилителя
,
имеется
8 dip-
переключателей
.
Свитчи
с
1
по
7
используются
для
ручной
установки
адреса
с
1
по
128.
Установка
8
свитча
в
положение
ON
разрешает
,
не
затрагивая
первые
7
свитчей
,
устанавливать
(
назначать
,
прошивать
)
адрес
усилителю
при
помощи
программы
на
SI-100.
