1.
КНОПКА
ALL –
Используется
для
выбора
всех
зон
.
2.
КОНДЕНСАТОРНЫЙ
МИКРОФОН
–
Конденсаторный
микрофон
на
гусиной
шее
.
3.
ИНДИКАТОР
УРОВНЯ
–
Используется
для
отображения
уровня
звука
(
шкала
от
-13
дБ
до
3
дБ
).
4.
ИНДИКАТОРЫ
СОСТОЯНИЯ
POWER/FAULT
–
Индикация
подачи
питания
или
неисправности
.
BUSY
–
Индикация
занято
,
означает
,
что
канал
занят
более
высоким
приоритетом
.
MON
–
Индикация
включения
/
выключения
монитора
.
5.
МОНИТОРНЫЙ
ГРОМКОГОВОРИТЕЛЬ
–
Используется
для
контрольного
прослушивания
собственных
речевых
сообщений
.
6.
КНОПКА
ВКЛЮЧЕНИЯ
МОНИТОРА
–
Используется
для
включения
/
отключения
мониторного
громкоговорителя
.
7.
КНОПКА
TALK –
Используется
для
подключения
выбранных
зон
и
начала
сообщения
.
8.
ТАБЛИЧКИ
ДЛЯ
НАИМЕНОВАНИЯ
ЗОН
–
Используются
для
визуального
отображения
наименования
зон
(
или
любой
другой
служебной
информации
).
9.
КНОПКИ
ВКЛЮЧЕНИЯ
ЗОН
–
Используются
для
включения
/
отключения
выбранных
зон
.
10.
ИНДИКАТОРЫ
СОСТОЯНИЯ
ЗОН
–
Используются
для
отображения
состояния
включения
/
отключения
выбранных
зон
.
11.
РАЗЪЕМ
DC 12V –
Используется
для
подключения
адаптера
12
В
.
12.
КНОПКА
RESET –
Используется
для
перезапуска
консоли
,
в
случае
инициализации
или
зависания
.
13.
АДРЕСНАЯ
ПАНЕЛЬ
–
Используется
для
установки
адресов
.
14.
ТЕРМИНАЛ
АУДИО
,
ВХОДНЫХ
,
ВЫХОДНЫХ
ДАННЫХ
(RJ-45) –
Используется
для
передачи
сигналов
управления
,
а
также
передачи
звука
в
систему
.
15.
РЕГУЛЯТОРЫ
УРОВНЯ
MON/MIC/AUX–
Используется
для
установки
необходимого
уровня
звука
на
встроенном
мониторе
,
микрофоне
,
дополнительном
внешнем
источнике
.
16.
РАЗЪЕМ
AUX INPUT (RCA) –
Используется
для
подключения
внешнего
дополнительного
источника
звука
.
Работа
1)
К
блоку
SI-100
можно
подключить
8
микрофонных
консолей
.
2)
К
блоку
PAC-5000
можно
подключить
4
микрофонные
консоли
.
3)
В
обычном
режиме
,
при
помощи
данной
микрофонной
консоли
,
можно
управлять
24
зонами
(
каналами
).
В
режиме
расширения
120
зонами
(
каналами
),
для
РАС
-5000
и
160
для
IPC-System.
Для
расширения
к
консоли
,
необходимо
подключить
клавиатуру
расширения
KEY PAD (SR-100KR).
Для
добавления
96
зон
,
к
основной
базе
подключается
8
таких
клавиатур
.
4)
Консоли
работают
по
приоритетам
.
Наивысший
приоритет
имеет
консоль
RM1.
5)
Микрофонная
консоль
может
функционировать
без
дополнительного
источника
питания
,
при
условии
,
что
она
подключена
одна
,
используется
не
более
24
зон
и
расстояние
до
блока
не
более
50
м
.
6)
Каждая
микрофонная
консоль
должна
иметь
свой
адрес
и
должна
подключаться
к
своему
входу
.
Адреса
не
должны
пересекаться
.
7)

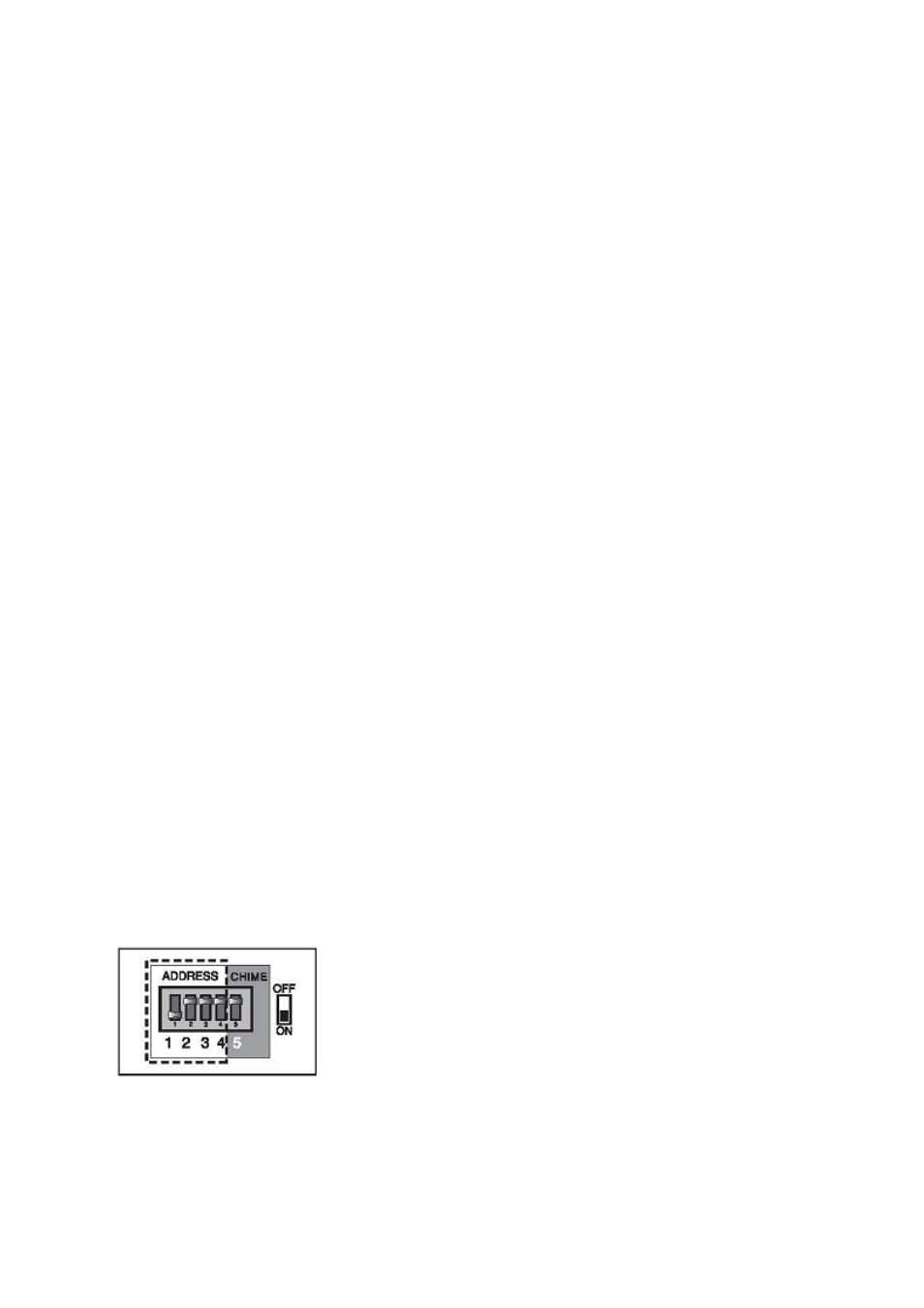

Установка
адресов
изображена
на
рис
.
ниже
.
Для
установки
номера
консоли
используются
первые
4
свитча
. 5
свитч
используется
для
включения
сигнала
привлечения
внимания
перед
началом
сообщения
.
