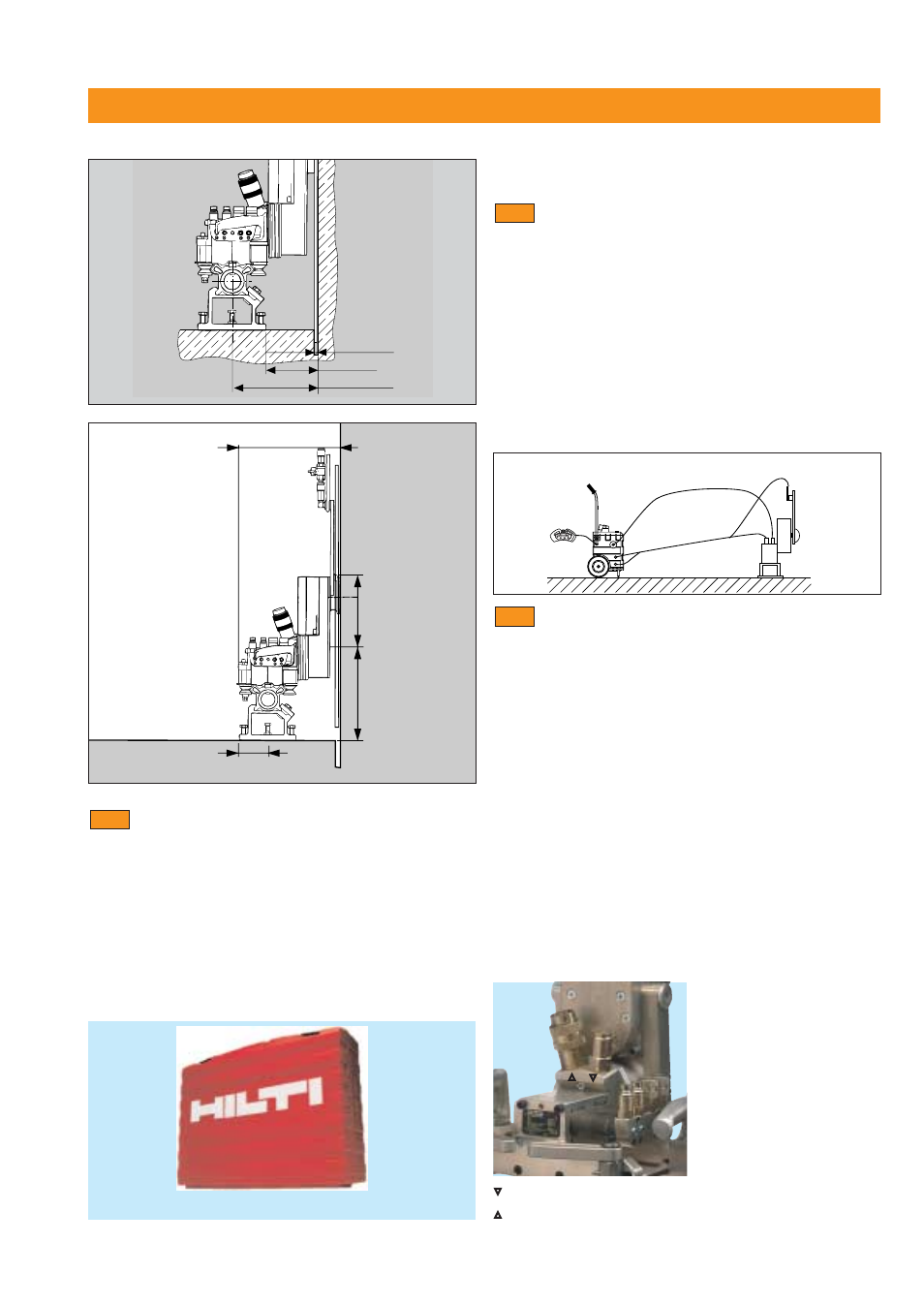

6. Перед запуском в работу
5 mm
183 mm
274 mm
150 mm
424 mm
205 mm
270 mm
Инструментальный комплект D-LP32/DS-TS32
■ Инструментальный комплект содержит все необходимые
для монтажа и установки машины инструменты и
включает в себя детали, обеспечивающие безопасную
эксплуатацию, зажимные винты, гайки и т.п.
■ Для обеспечения правильной и безопасной
эксплуатации оборудования необходимо
использовать инструментальный комплект Hilti.
■ IВся информация по инструментам и деталям,
содержащимся в данном комплекте, порядок их
6.2.9
использования, номера изделий для заказа
содержится в руководстве, прилагаемом к комплекту.
Соединения шлангов и кабелей DS-TS 32
■ Для подсоединения режущей головы к
гидравлическому агрегату используются два шланга
PH
3
/
4
″
и один комплект FH
1
/
4
″
.
■ Управление всеми функциями может осуществляться
только с помощью электрического дистанционного
пульта управления.
■ Стандартная длина гидравлических шлангов и
кабеля пульта дистанционного управления составляет
10 метров. Она может быть увеличена, но при этом
необходимо учесть вероятность ухудшения рабочих
характеристик системы.
Использование других гидравлических
блоков для системы DS-TS 32
■ Гарантийные обязательства компании Hilti Corpo-
ration не распространяются на повреждение системы
DS-TS 32 вследствие использования иного гидра-
влического пульта (кроме D-LP 32 или D-LP 30).
■ При эксплуатации режущей головы с гидравлическими
агрегатами других типов (кроме заявленных Hilti)
на свой риск, необходимо, чтобы агрегат отвечал
следующим требованиям:
■ Интенсивность подачи масла 80-100 л/мин.
■ Максимальное рабочее давление 190 бар
■ Модификация гидравлических штуцеров DS-TS
32 НЕ ДОПУСКАЕТСЯ (см рисунок, показывающий
направление потока масла).
■ Пользователь отвечает за обеспечение
правильного функционирования используемой
системы управления.
6.2.11
6.2.10
Инструментальный комплект D-LP 32 / DS-TS 32
1x DS-FH 4/14-10
2x DS-PH 34-10
D-RC-LP
32
Направление потока масла (шланг высокого давления)
Направление потока масла (шланг возврата)
