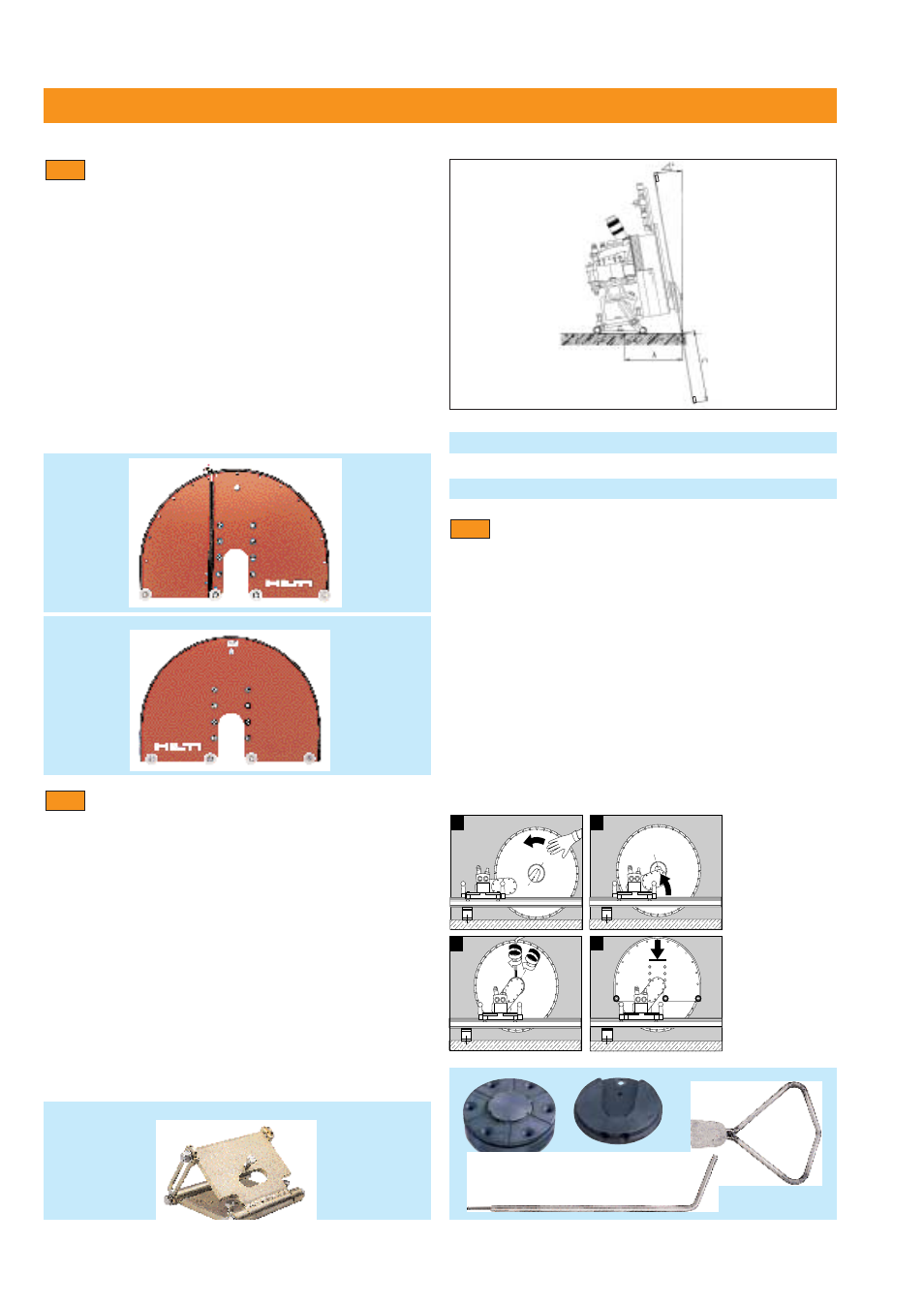

Защитный кожух
■ Монтаж защитного кожуха BS-BG при работе машины
является обязательным условием.
■ Для обеспечения возможности резки в углах
защитного кожуха состоит из двух секций.
■ Благодаря симметричности конструкции, защитный
кожух может легко проворачиваться при
необхолдимости резки в углы вправо/влево (или
верх и вниз) без снятия диска с пропила.
■ Затяжка держателя кожуха выполняется
шестигранным гаечным ключом на 10 mm AF. Кожух
после этого остается в неизменном положении.
■ Для резки вровень с поверхностью используется
защитный кожух DS-BGF (открытый с одной стороны).
Применение опоры для резки под углом
DS-RFP
■ Опора для резания под углом применяется для
резания на лестничных пролетах, в туннелях, а также
для резки под углом до 45°.
■ С помощью транспортира (используется для замера
угла диска при его установке на голове) выровнять
оборудование.
■ Глубина резки сокращается вследствие того, что
диск устанавливается под углом. Кроме того, диск
подвергается дополнительным изгибающим нагрузкам.
Для установки габаритов пиления и глубины см.
следующую таблицу. ВАЖНО: При выполнении
угловой резки, сделать неглубокий направляющий
надрез, после чего приступить к аккуратному резанию!
6.2.7
6.2.6
Угол резки
10°
20°
30°
40°
45°
Диаметр (мм) 900
900
900
900
900
C (cm)
30
24
18
8
3
A (cm)
24
26
29
34
38
Резка вплотную к поверхности с применением
фланца для резки вплотную DS-FCA-110
■ Как и при стандартном резании, диск может быть
установлен после монтажа головы на рельсе. (Старый
метод: голова и установленный диск должны были
подниматься в сборе на рельс с заводкой диска в
рез.).
■ Машина (система) Hilti может быть предварительно
собрана и установлена с точностью до миллиметра.
■ Электрическая система дистанционного управления
позволяет поворачивать руку головы без значительных
усилий на высоту монтажного отверстия диска.
■ Установка скорости шпинделя и процедуры резания
аналогичны используемым при стандартной резке.
6.2.8
DS-BG
DS-BGF
DS-RFP
3
4
DS-BGF
2
1
6. Перед запуском в работу
DS-FCA
