Перед запуском в работу – Инструкция по эксплуатации Hilti DS-TS 32
Страница 30
30

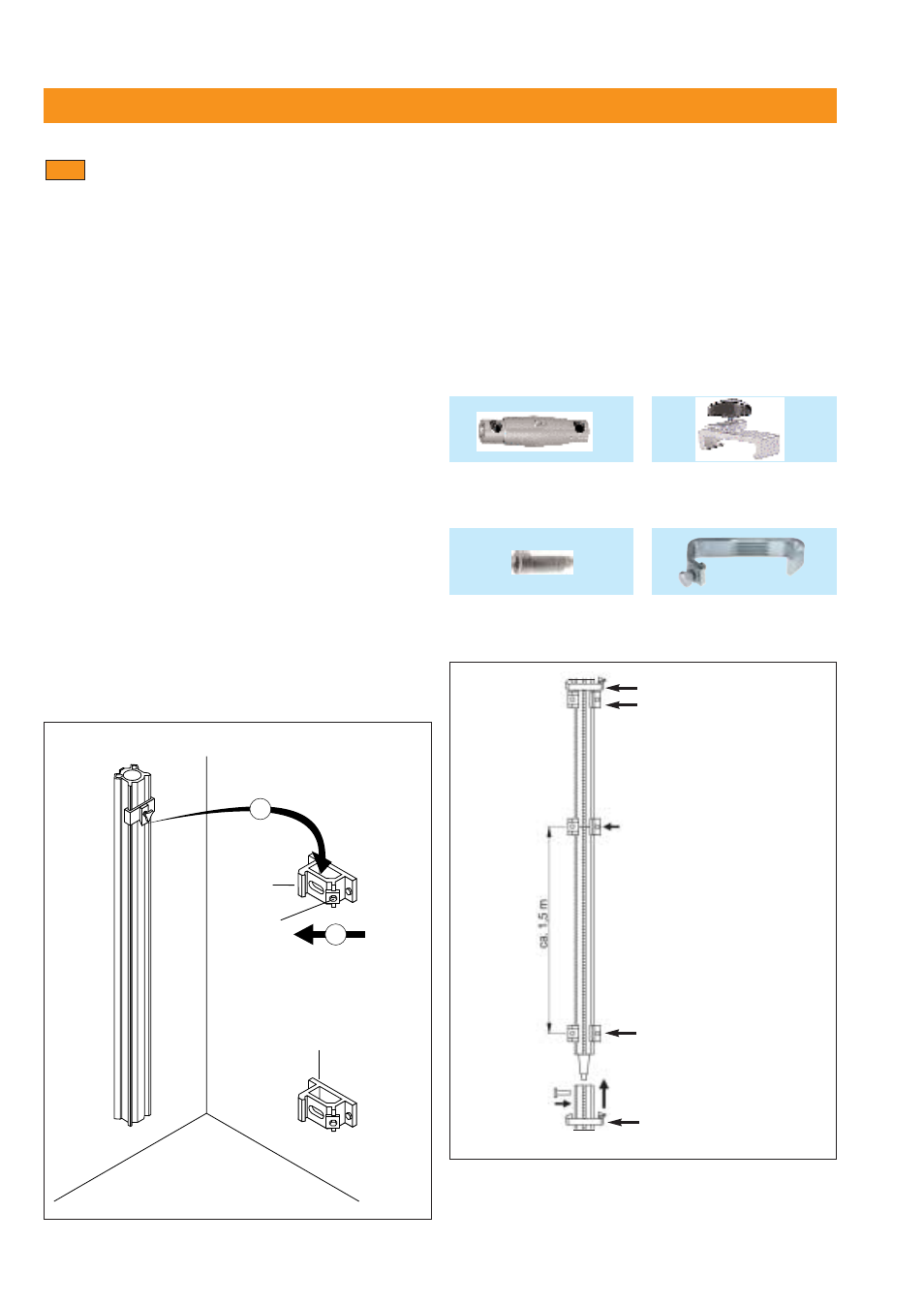

Монтаж рельс D-R..L, фиксатор для вертикаль-
ного зажимного элемента и рельсового удлинителя
■ Рельсы D-R...L поставляются длиной 50, 100, 150,
200 и 230 см.
■ При вертикальном монтаже рельса используется
фиксатор D-CP-M/L. Закрепить фиксатор к рельсу
D-R..L и смонтировать его в верхней предварительно
выставленной по уровню и выровненной рельсовой
опоре DS-RF ➊.
■ Установить нижний конец рельса в нижней рельсовой
опоре (еще не полностью затянутой), надвинуть
зажимную пластину и затянуть болт M12. Проверить
расстояние от линии реза / выровненность перед
завершающей затяжкой винта ➋.
■ При монтаже рельс, рельсовые опоры должны быть
размещены под прямыми углами к рельсу. Лишь
после этого можно приступать к затяжке всех
монтажных болтов рельса.
■ Все рельсы Hilti D-R..L могут быть удлинены и
превращены в жесткую сборку с помощью сдвоенного
конусного кольца D-C-O-ML и эксцентрикового
болта D-EP-ML.
■ Рекомендуемое расстояние между рельсовыми
опорами составляет примерно 1.5 м.
6.2.3
■ При невозможности использования конусного
пальца, удлинить рельс можно за счет монтажа
рельсовой опоры на стыке между двумя рельсами.
В этом случае для установки требуемого расстояния
между секциями рельс используется концевой
ограничитель DS-ES-L.
■ Рельсы D-R..L используются также в качестве колонны
в гидравлической сверлильной системе DD-750HY.
■ После завершения монтажа рельса установить
ограничитель хода головы.
1
2
Рельсовая
опора DS-RF
Зажимная
пластина с
болтом M12
(19 мм AF)
Рельсовая опора с зажимной пластиной
Закрепить зажимной элемент
Конусный палец D-CO-ML
Эксцентриковый болт D-EP-ML
Зажимной элемент D-CP-ML
Ограничитель DS-ES-L
6. Перед запуском в работу
Для удлинения рельсов
использовать конусный
палец D-CO-ML или
установить рельсовую
опору DS-RF на стыке
между рельсами.
DS-ES-L
DS-RF
DS-RF
DS-ES-L
Прим. 1.5 м
