31

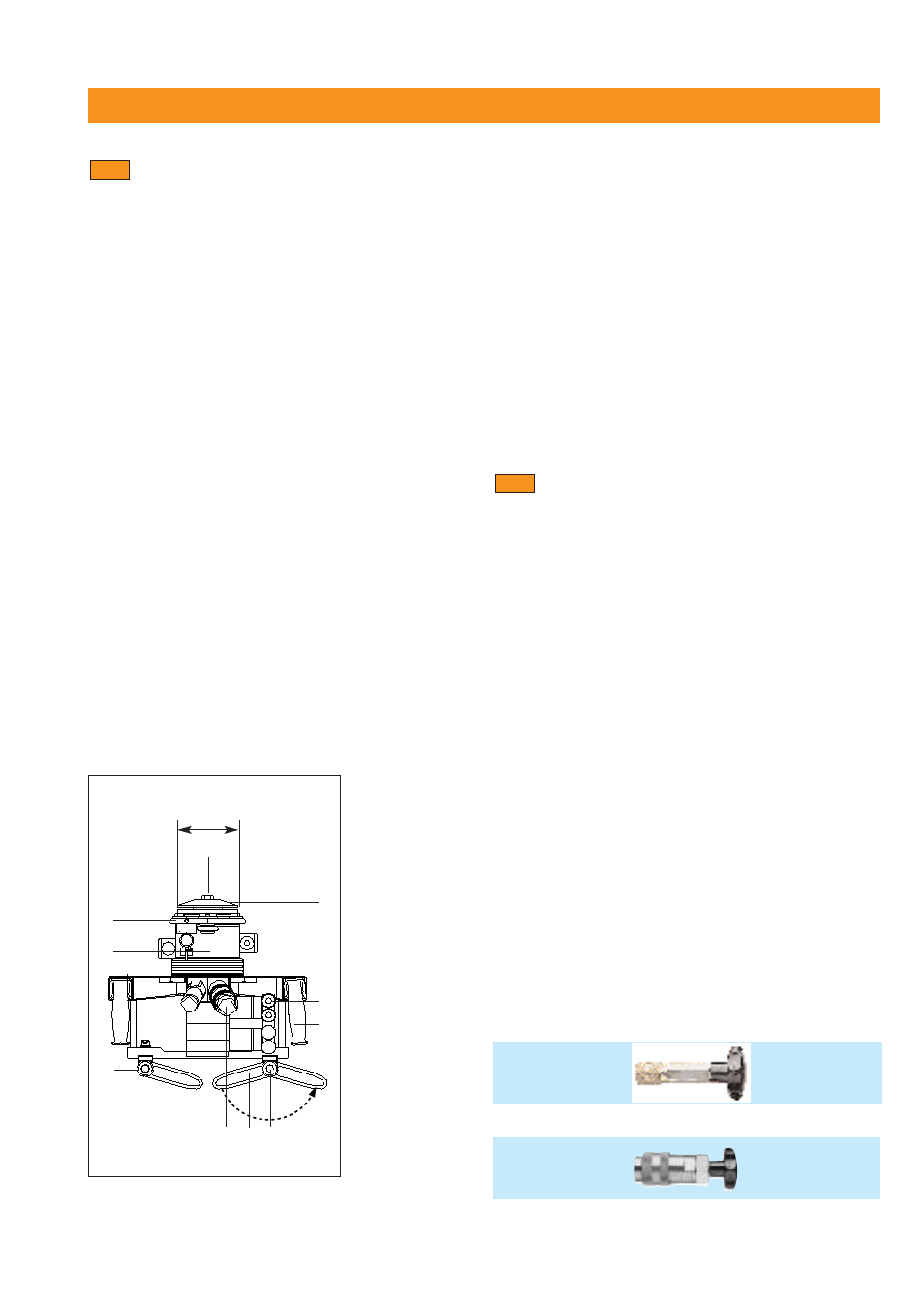

Монтаж режущей головы DS-TS32,
гидравлических шлангов и диска
■ Поворотная рука головы ➊ должна быть установлена
в положении запуска (направлена вертикально
вверх). Нажать фиксирующие кнопки ➌ большими
пальцами и повернуть ручки ➋ примерно на 180°
наружу в направлении руки головы. Ролики
кулачкового типа ➍ на стороне руки головы при
этом установлены в открытом положении.
■ Установить режущую голову на рельсе (уже надежно
закрепленном), ввести каретку в зацепление с
зубьями на рейке и закрыть ролики кулачкового
типа, нажав стопорные кнопки большими пальцами
и переведя ручки в закрытое положение.
■ Подсоединить гидравлический шланг D-PH 34 ➎
(PH
3
/
4
″
шланг высокого давления для двигателя) и
шланги управления D-FH 4/14 ➏ (FH
1
/
4
″
шланг
управления) к режущей голове.
■ Установить держатель защитного кожуха ➐ в
требуемое положение на руке. Перед монтажом
диска надежно затянуть болт с шестигранной
головкой, расположенный в центре руки (использовать
торцевой гаечный ключ) (10 мм AF). Держатель и
защитный кожух будут оставаться в требуемом
положении на всем протяжении резания.
■ Захваты ➑ используются для переноски режущей
головы.
6.2.4
Монтаж диска
■ Выбрать требуемый диск (диаметр, тип Hilti CS-H,
CM-H или CH-H) в зависимости от марки бетона,
характера работы и последовательности резания
(при использовании дисков различного диаметра).
■ Установить диск с учетом направления вращения
на фланце руки головы.
■ Смонтировать специальную крышку фланца для
монтажа диска ➒ и специальный болт ➓ M12
×
25
(марка 10.9).
■ Слегка провернуть диск таким образом, чтобы
раззенкованные отверстия для крепления диска
при впотайной резке были расположены РЯДОМ с
6 водяными канавками.
■ Для надежной затяжки специального болта М12
использовать накидной гаечный ключ 19 мм AF ➓.
Инструкции по обращению с гидравлическими
шлангами и гидравлическими штуцерами
■ Перед подсоединением штуцеры всегда должны
очищаться с помощью ткани. После защелкивания
повернуть стопорную муфту на штуцере.
■ Для обеспечения надежности в эксплуатации и
увеличения срока службы всей системы в целом,
все гидравлические штуцеры должны подвергаться
ежедневной очистке.
■ Не оставлять гидравлические штуцеры в грязи и не
ударять ими о бетонные поверхности. Не
рекомендуется протаскивание гидравлических
шлангов по острым кромкам.
■ После завоза на рабочую площадку всех модулей,
гидравлический агрегат должен быть немедленно
установлен в правильное положение с последующим
подсоединением к нему (агрегату) всех
гидравлических шлангов. Это позволит предупредить
создание в шлангах давления, даже в случае
попадания на них прямых солнечных лучей.
■ При затруднении или невозможности надеть шланг
даже после сброса давления в системе даже с
помощью всех регулирующих клапанов, можно
использовать перепускной клапан D-PRT (для
стравливания избыточного давления из шлангов).
Выдуваемое при этом в небольших количествах
масло, должно быть удалено тканью.
■ Перед отсоединением штуцеров повернуть стопорную
муфту до ее защелкивания в положении ”открыто”.
6.2.5
Перепускной клапан D-PRT FH
1
/
4
″
Перепускной клапан D-PRT PH
3
/
4
″
6. Перед запуском в работу
µ
¾
º
²
¶
³
¿
∅
120 mm
· »
´
