719 Series
Руководство пользователя
18
Подача питания петли
Калибратор может подавать питание петли напряжением
24 В постоянного тока на передатчик тока, отсоединённый
от системы. Выполните следующие действия:
1. Отключив питание, нажмите и удержите в нажатом
положении Z, одновременно нажимая. На дисплее
отобразится надпись n Loop Power (Питание петли).
2. Отключите нормальное питание петли передатчика,
затем последовательно подключите измерительные
провода калибратора мА (+) и COM (-) к токовой
петле прибора, как показано на рисунке 7.
3. Измерьте показания тока петли с использованием
шкалы мА дисплея.
4. По окончании создания напряжения петли
деактивируйте подачу постоянного тока напряжением
24 В нажатием n.
S I G N A L
T E S T
+ –
qo007f.eps

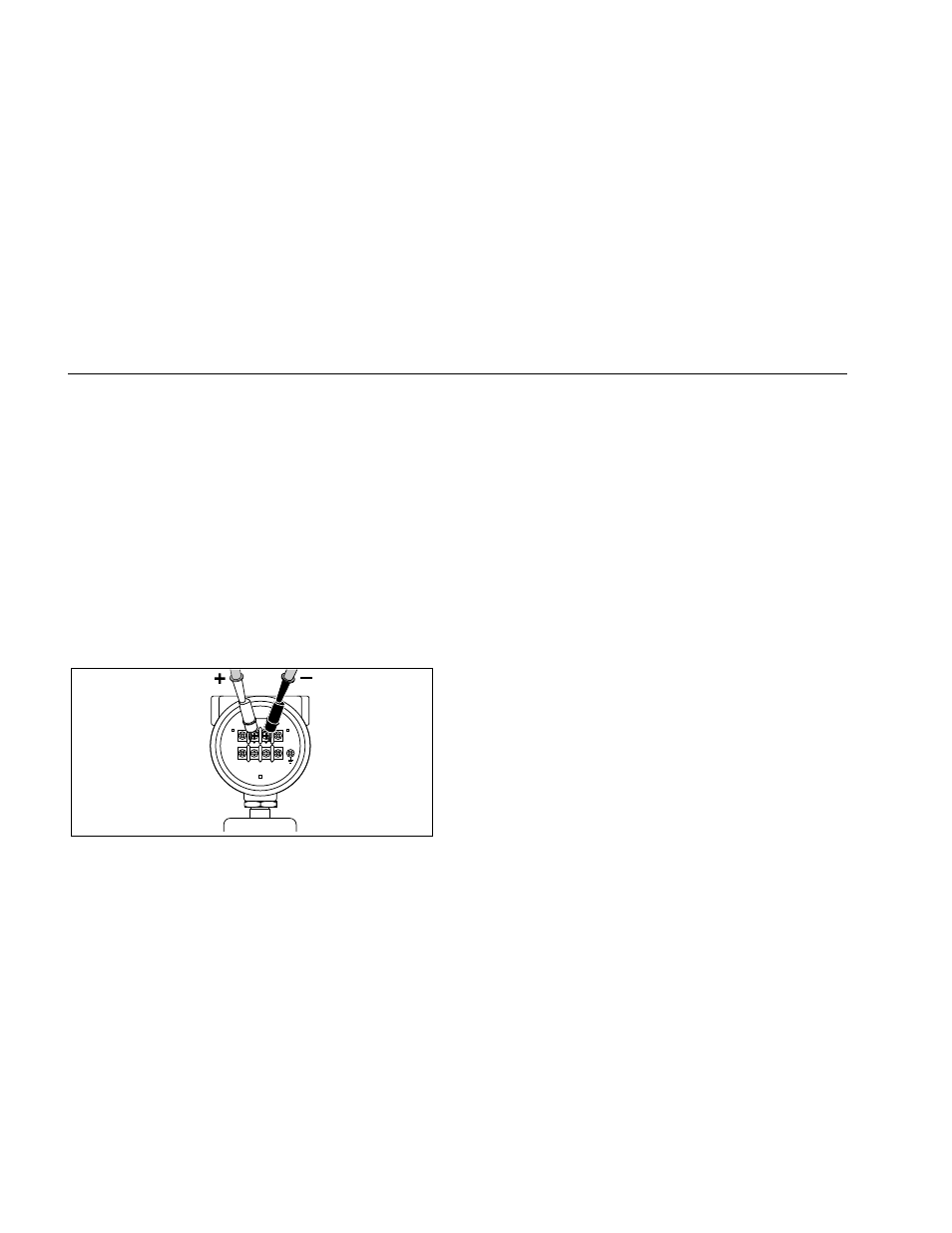

Figure 7. Создание напряжения петли
Режимы мА
Повторное нажатие A обеспечивает доступ к
различным функциям мА:
• мА- отображение измеренного значения тока.
• Режим в процентах- значение тока в процентах
по шкале 4-20 мА.
• В процентах погрешности- на дисплей
выводится значение погрешности в процентах по
току на выходе передатчика. Погрешность
рассчитывается на основе регулируемого нулевого
и промежуточного давления и по шкале 4-20 мА.
• Источник мА- создание тока в соответствии с
отображенным значением. Чтобы отрегулировать
значение тока, используйте V или U.
• Имитация мА- используется для определения
тока в режиме внешнего питания петли 24 В.
Чтобы отрегулировать значение тока, используйте
V
или U.
Примечание
Если в режиме создания или имитации
присутствует открытый контур, на дисплее
мигает надпись OL.
