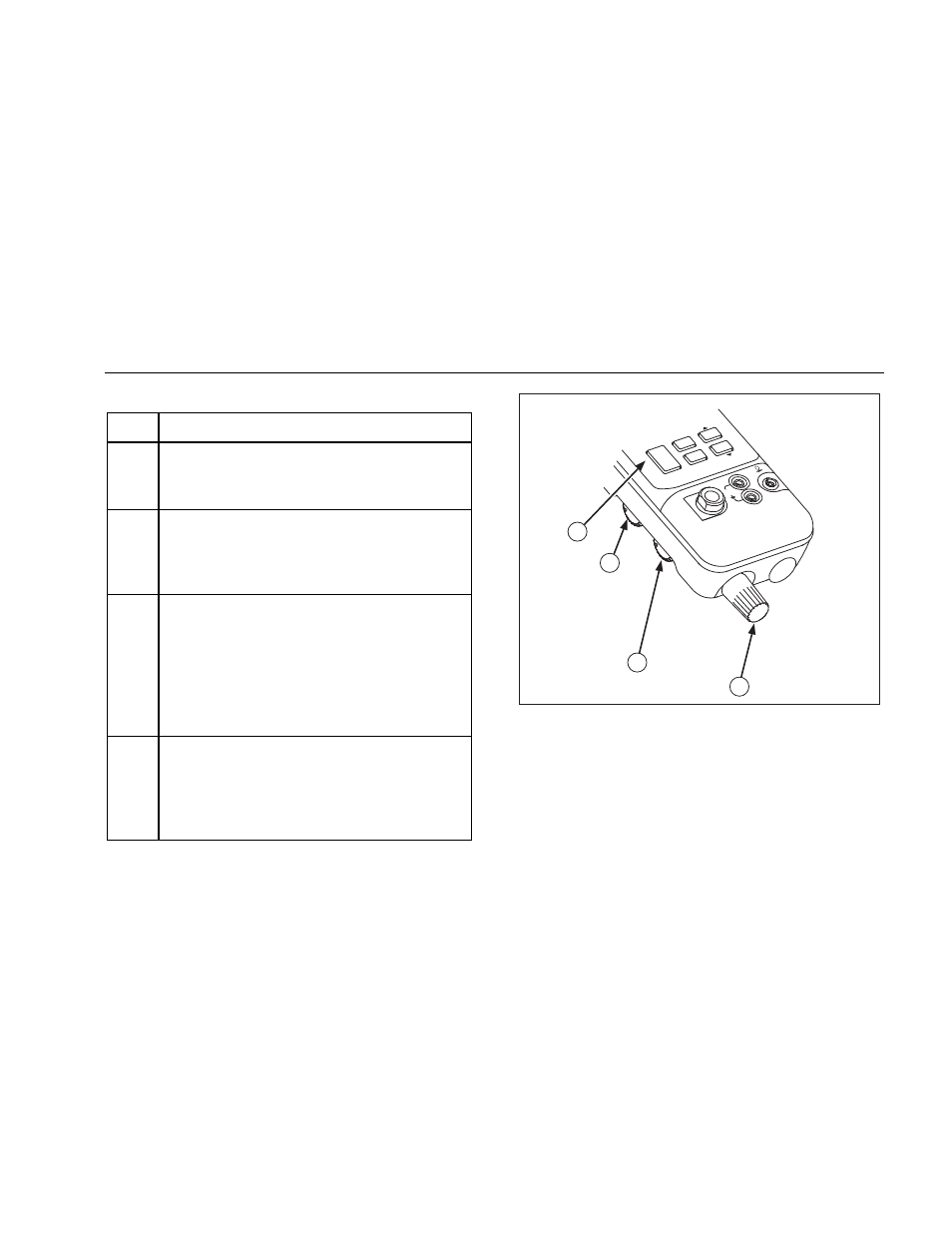

Figure 3. элементы насоса – Инструкция по эксплуатации Fluke 719 series
Страница 15
Pressure Calibrator with Electric Pump
Знакомство с калибратором
7
Таблица 4. Элементы насоса
Поз.
Описание
A
Внутренний насос- Нажмите
P
, чтобы
активировать внутренний электрический
насос и режим создания давления/вакуума.
B
Реле давления/вакуума - Вращение вперед
(по часовой стрелке) - активация режима
давления; вращение назад (против часовой
стрелки) - активация режима вакуума.
C
Клапан сброса давления/вакуума - Чтобы
сбросить все давление или вакуум,
поверните назад (против часовой стрелки)
до упора. (Для постепенного стравливания
вращайте медленно) Для закрытия клапана
поверните переключатель по часовой
стрелке.
D
Ручка точной регулировки - Вращайте в
обоих направлениях в рамках точной
настройки значения приложенного
давления или вакуума. Полный диапазон
вращения – около 30 оборотов.
mA
OUTPUT
25% Step
COM
30V
MAX
SOURCE/SIMULATE
0-24 mA
LIMITS
ADJUST ALL.
PUMP
mA
MIN
MAX
SWITCH
TEST
2
3
4
1
fgx009f.eps
Figure 3. Элементы насоса
