Pressure Calibrator with Electric Pump
Знакомство с калибратором
5
Знакомство с калибратором
Калибратор одновременно выводит на дисплей результаты
измерения давления и тока. Элементы передней панели
приведены в Таблице 2 и на рисунке 2.
В верхней части дисплея отображается значение
приложенного давления или вакуума (выраженное
отрицательным числом). Чтобы выбрать другую единицу
измерения, нажмите ENTER, затем UNITS. В случае
выключения питания калибратор сохраняет активной
последнюю выбранную единицу измерения.
В нижней части дисплея выводятся показания тока (до 24
мА), подаваемого на используемый в данный момент ввод
(в мА), или же значение выхода по току (в мА).
Для генерирования напряжения в контуре нажмите Z
одновременно с включением O (ON).
Операции с использованием кнопок описаны в Таблице 3.
Элементы насоса указаны на рис. 3 и описаны в Таблице 4.
Таблица 2. Элементы передней панели
Позиция
Элемент
A
Показания измерения давления
B
Вход модуля давления
C
Токовые клеммы
D
Вход датчика измерения давления (место
установки фильтра)
E
Кнопка включения питания
F
Показания измерения и генерирования
тока (мА)
34.5
-7
719
PRESSURE
CALIBRATOR
HOLD
mA
OUTPUT
25% Step
COM
30V
MAX
SOURCE/SIMULATE
0-24 mA
UNITS
LIMITS
ENTER
LOOP
PO
WER
ADJUST ALL.
PUMP
mA
MIN
MAX
HOLD
SWITCH
TEST
ZERO
1
2
3
4
5
6
Fgx005f.eps

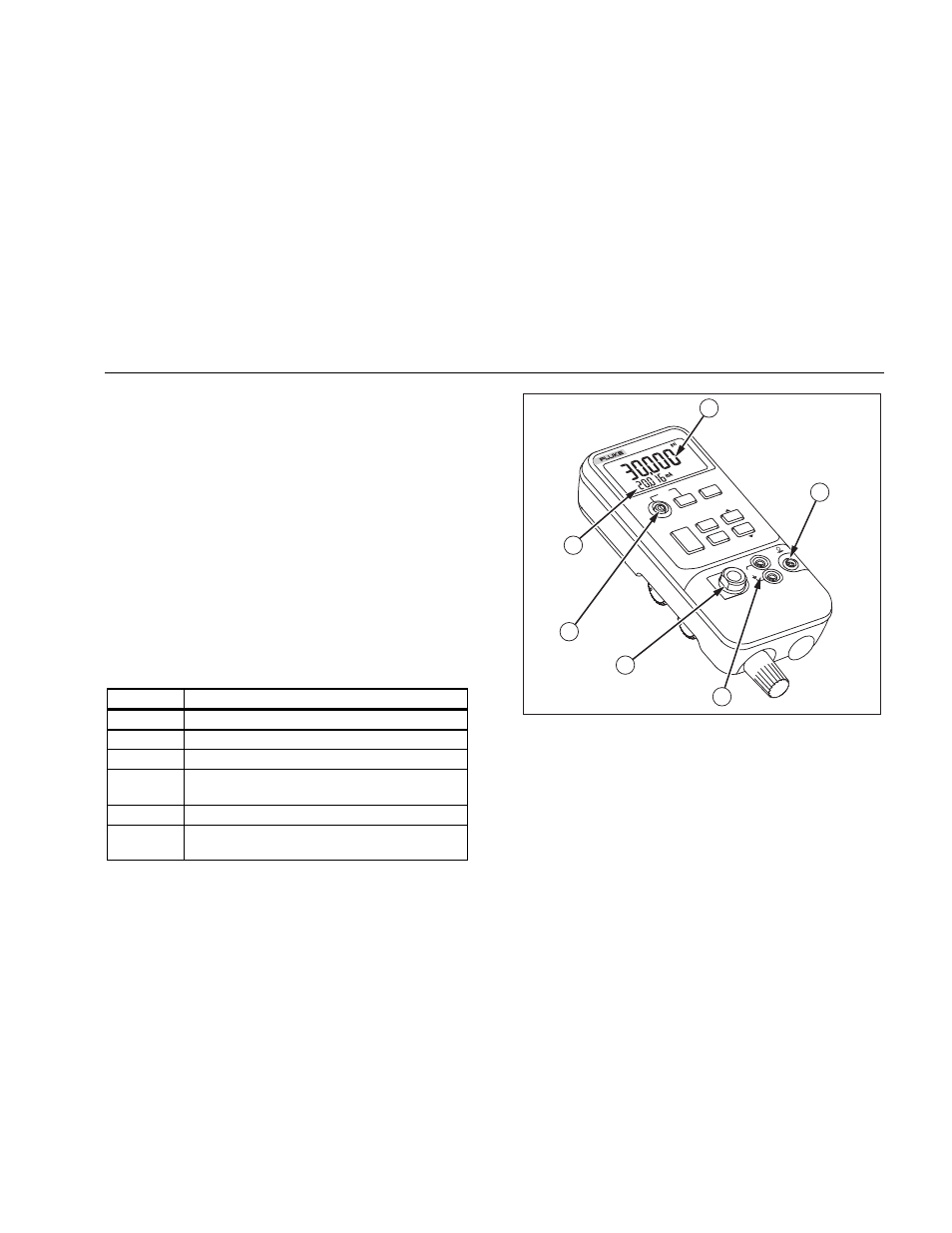

Figure 2. Элементы передней панели
