Этап 2. Надежно подсоедините черный “отрицательный” провод от радиостанции
непосредственно к кузову автомобиля. Для наилучшей работы радиостанции требуется
надежный контакт с металлом кузова.
Этап 3. Подсоедините красный “положительный” провод от радиостанции с
встроенным держателем предохранителя к блоку предохранителей. Обычно наиболее
удобной точкой для подключения радиостанции считается блок предохранителей. Можно
подключить кабель питания к контактам замка зажигания, в этом случае радиостанция
будет выключаться автоматически при выключении зажигания, что предотвратит
случайный разряд аккумулятора.
Этап 4. Восстановите подсоединение кабелей питания к клеммам аккумулятора.
Подсоедините штекер шнура питания к разъему кабеля радиостанции
УСТАНОВКА И НАСТРОЙКА АВТОМОБИЛЬНОЙ АНТЕННЫ
В Си-Би диапазоне наибольшее распространение получили антенны с вертикальной
поляризацией. Это связано с тем, что на автомобиле сложно разместить эффективную
антенну с горизонтальной поляризацией, а Си-Би связь в основном применяется для
мобильных объектов. Из этих же соображений применяются антенны с круговой
диаграммой направленности типа “GP” (Ground Plane).
В общем случае имеются два типа антенн для мобильных Си-Би радиостанций -
полноразмерный штырь длиной 1/4 волны (2,75 м) и укороченная согласованная штыревая
антенна (от 0,5 до 1,9 м). Из-за большой длины полноразмерных антенн на автомобилях
применяются, в основном, укороченные антенны длиной не менее 1,2 м, в различных
конструктивных исполнениях с креплением через отверстие в крыше, на кронштейне за

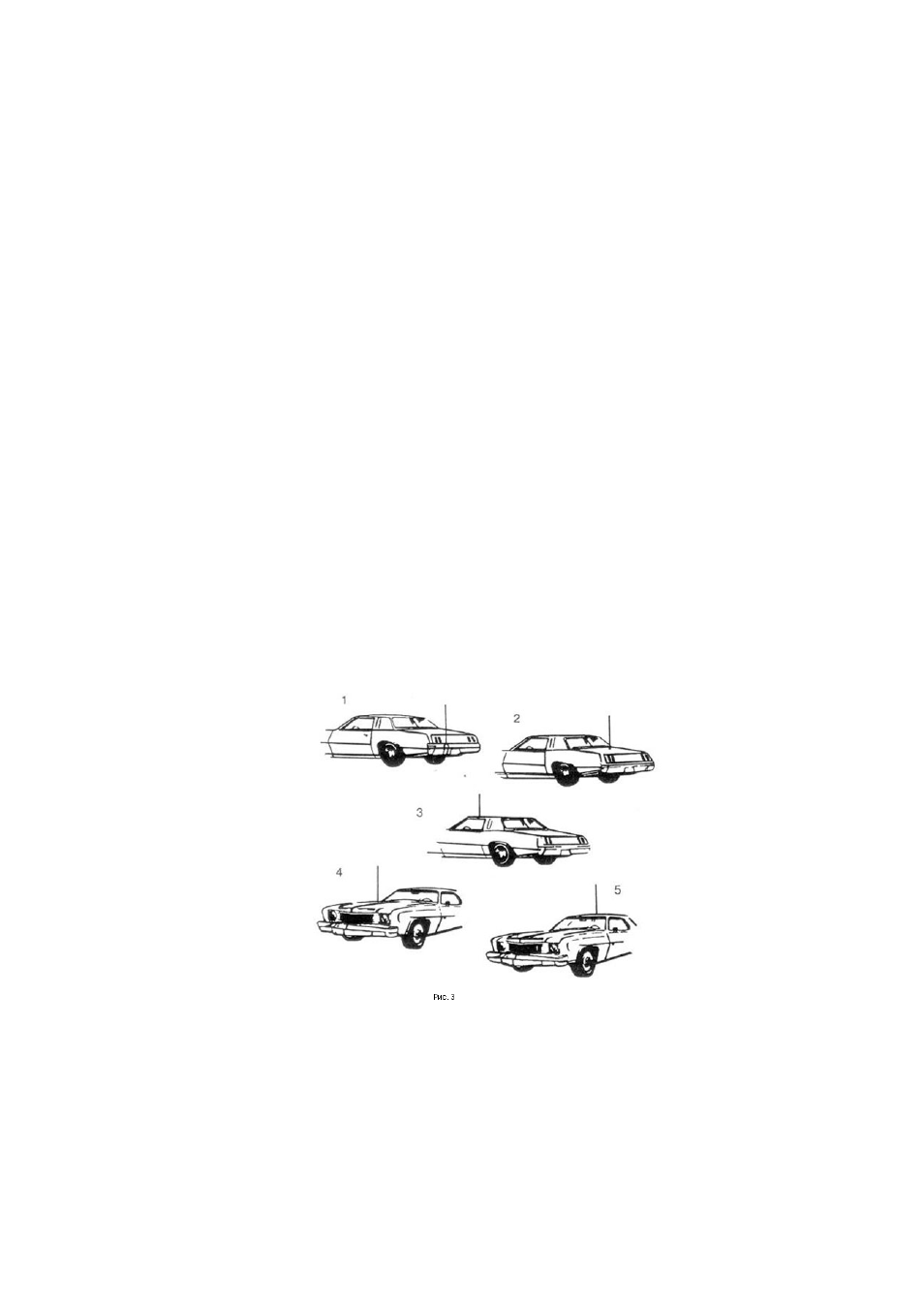

отбортовку водостока или на магнитном основании (см. рис. 3).
Антенны на магнитном основании имеют то преимущество, что легко убираются
внутрь машины на стоянке, а сила магнита обеспечивает ее надежное крепление при
тряске и движении с высокой скоростью.
От места установки антенны зависит ее диаграмма направленности. При установке
антенны на середине крыши, диаграмма направленности приближается к круговой. Если
антенна установлена на правом краю крыши, то ее максимальное усиление будет
направлено влево от оси автомобиля. При размещении антенны на заднем багажнике ее
диаграмма будет направлена вперед.
