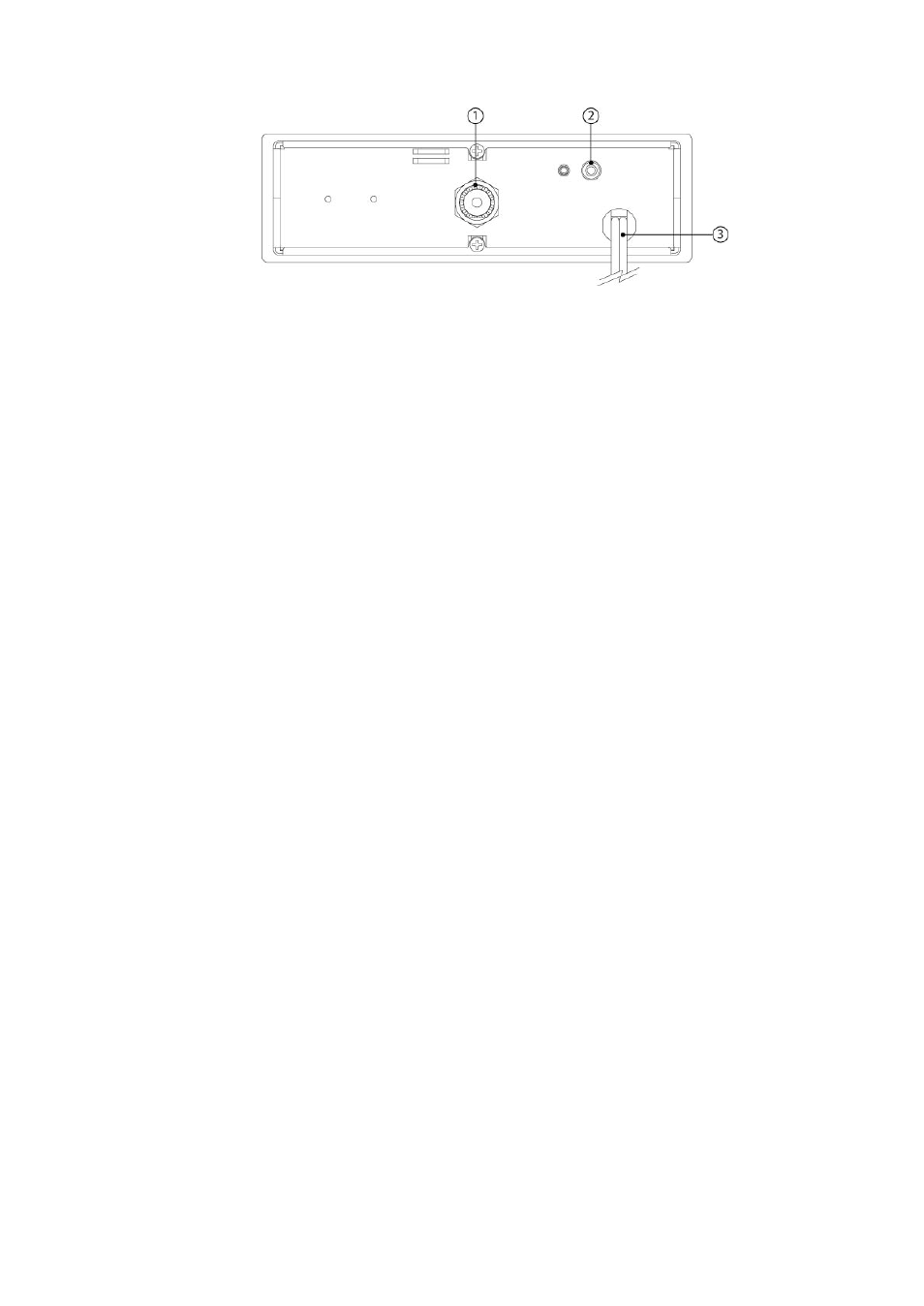

ЗАДНЯЯ ПАНЕЛЬ

1. Разъём для подсоединения кабеля антенны с разъемом PL-259

2. Разъём для внешнего громкоговорителя 3,5 мм.

3. Провод питания (красный провод к «+» источника питания, черный провод – к «-»
источника питания).

ОСНОВНЫЕ РЕЖИМЫ


Режимы Приём / Передача
Переход из режима Прием в режим Передача осуществляет переключатель PTT (нажал -
говори, отпустил – слушай). Кнопка PTT переключателя расположена на гарнитуре
радиостанции.

Режим RESET CPU.
Используется для очистки памяти процессора и установки заводских настроек. Удерживая
нажатой кнопку CH9 включить радиостанцию ручкой VOL / OFF.

Режим 40 / 120 каналов.

Удерживая нажатой кнопку A/F, включить радиостанцию ручкой VOL / OFF. На экране
отобразится символ «М», что соответствует сетке «С» и означает переход в 120-
канальный режим. Переключение между сетками производится нажатием на кнопку СН9.
Символ «L» соответствует сетке «В», символ «Н» - соответствует сетке «Е».

Режим -5кГц (Российский/Польский стандарт)
Удерживая нажатыми кнопки A/F и СН9, включить радиостанцию ручкой VOL / OFF.
При этом на экране отобразится символ «5» Для возврата в обычный режим нужно
повторить указанную операцию.

МАЛОГАБАРИТНЫЙ ЖК-ДИСПЛЕЙ

В конструкции радиостанции используется дисплей на жидких кристаллах (ЖК) типа
Black Matrix с запоминанием текущего режима и с дополнительной подсветкой.

Особенно удобны при пользовании ЖК-дисплеем цифры индикатора номера канала
размером 10 мм, черного цвета на янтарном фоне.

На информационной панели ЖК-дисплея отображаются основные функциональные
параметры режимов работы Си-Би радиостанции. Назначения мнемонических знаков,
индицируемых на панели дисплея, следующие.
