Инструкция по эксплуатации MegaJet MJ100
Страница 3
* Жидкокристаллический дисплей
1. Отображение КАНАЛЫ/СЕТКА/СКАНИРОВАНИЕ
2. Индикация режимов TX / FM /AM / L / М / H
* Разъём для внешнего громкоговорителя 3,5мм
* Разъём для антенны типа PL-259
* Разъём для гарнитуры 5-контактный
* Размеры 138 х 125 х 40 мм
* Вес: 0,6 кг., общий: 1 кг.

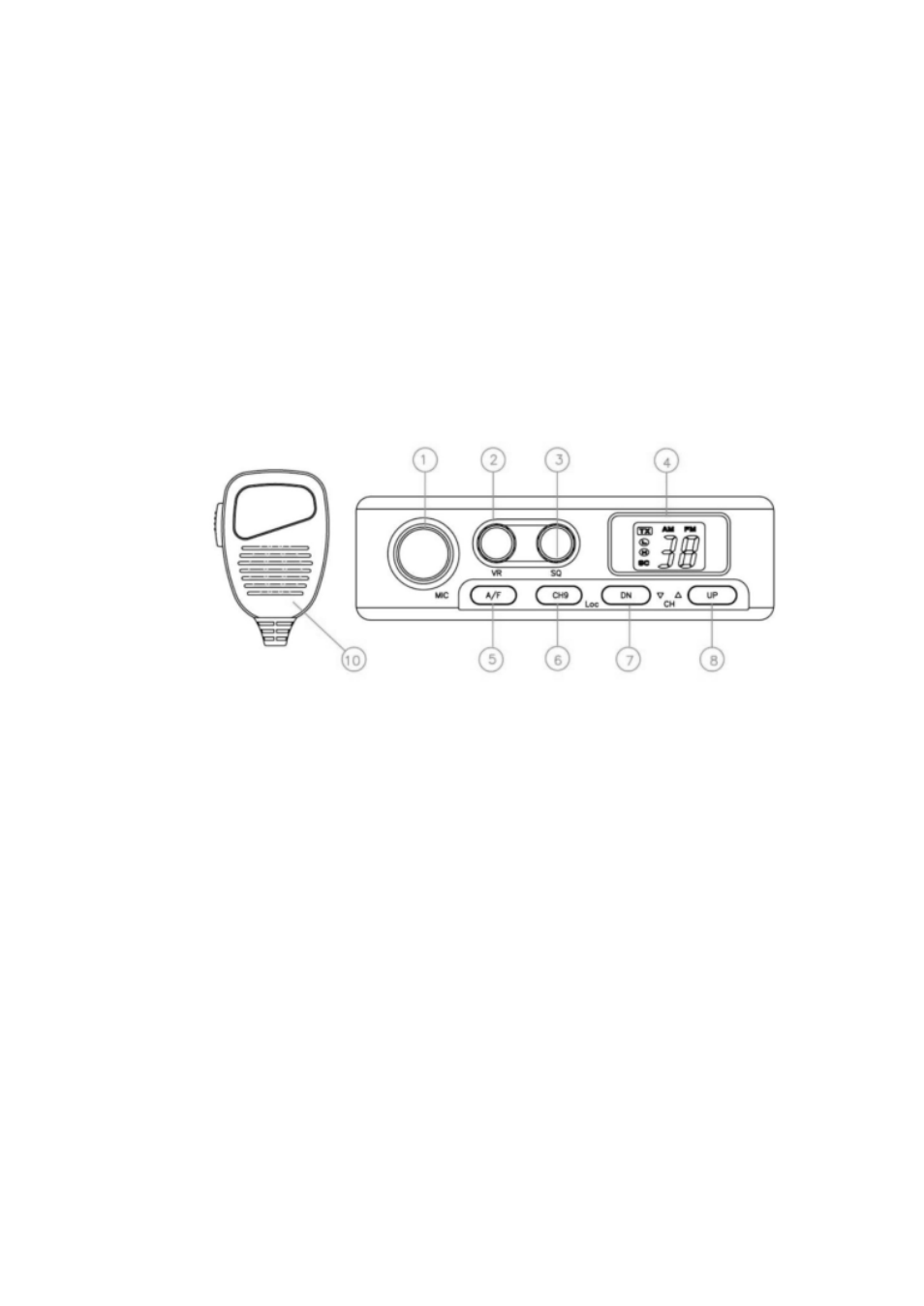

ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ
Описание органов управления
1. Разъем 5-контактный для подключения гарнитуры.
2. Включение питания / Регулятор громкости VOL / OFF.
3. Регулятор уровня порога срабатывания шумоподавления SQ..
4. ЖК-дисплей LCD. Отображаются все текущие режимы работы радиостанции.
5. Кнопка выбора вида модуляции АМ / ЧМ.
6. Кнопка быстрого переключения в канал экстренного вызова CH9 / переключения сеток.
При коротком нажатии радиостанция переключается на 9-й канал. Если радиостанция
работает в многосеточном режиме, с помощью этой кнопки осуществляется переключение
сеток. При длительном нажатии (более 1 сек) включается встроенный аттенюатор для
ослабления принимаемого сигнала. При этом на экране отобразятся символы «Lо». При
повторном удержании кнопки СН9 режим отключается, при этом на экране отобразятся
символы «Lf».
7, 8. Кнопки переключения каналов вниз DN (7) и вверх UP (8)
10. Выносная гарнитура (микрофон)
