Сборка колонок, Чтобы не допустить падения акустических колонок – Инструкция по эксплуатации Panasonic SC-PT860
Страница 6
6
Проста
я н
а
ла
дка
Сб
ор
ка к
о
л
о
н
о
к
RQ
TX01
02
[PT560]
Фронтальные колонки
[PT860]
Фронтальные колонки и колонки объемного звучания
Подготовка
≥ Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ней.
≥ Для сборки используйте крестовую отвертку.
≥ Порядок монтажа на стене приведен на стр. 8.
∫ Чтобы не допустить падения
акустических колонок
≥ Для крепления колонок к стенам или колоннам вам
потребуются соответствующие винты с кольцом на конце.
≥ Проконсультируйтесь у квалифицированного специалиста
относительно того, как выполнять крепление на бетонной
стене или поверхности, не имеющей достаточно прочной
опоры. Неправильное крепление может привести к
повреждению стены или колонок.
шаг
1

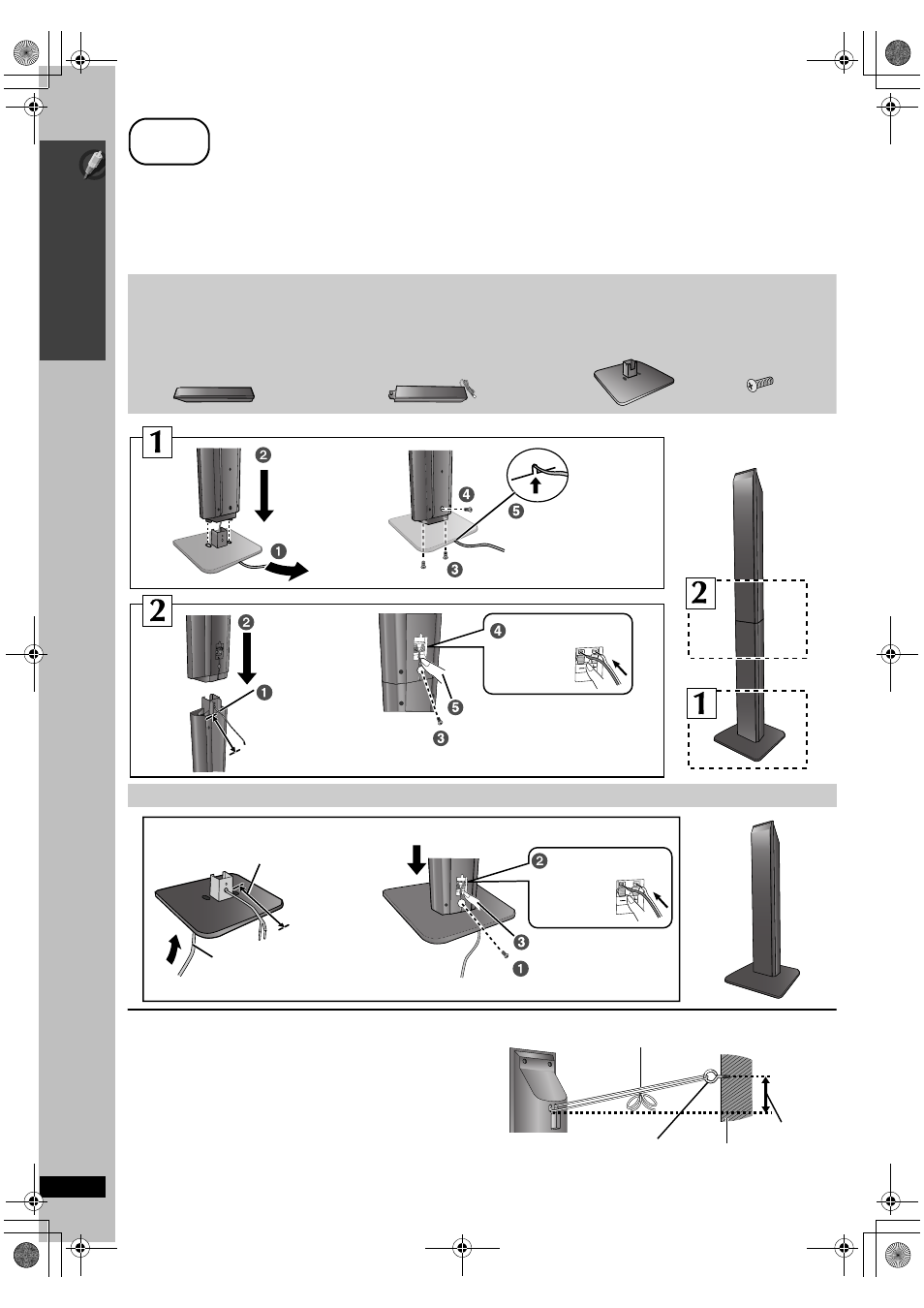

Сборка колонок
Вариант сборки колонок
Перед началом сборки, установки и подсоединения проверьте наличие всех указанных деталей.
[PT560] 2 Фронтальные колонки
[PT860]
2 Фронтальные колонки и
2 Колонки объемного
звучания
[PT560] 2 Стойки (с кабелем)
[PT860]
4 Стойки
≥ 2 Стойки с коротким кабелем: Для
фронтальных колонок
≥ 2 Стойки с длинным кабелем: Для
колонок объемного звучания
[PT560] 2 Основания
[PT860]
4 Основания
[PT560] 8 Винтов
[PT860]
16 Винтов
Хорошо затяните.
Вставьте в паз.
Расположите
кабель между
выступами.
Хорошо затяните.
Нажмите и вставьте в паз.
Вставьте провод до
конца.
i: Белый
j: Синий
Подайте
вперед!
Расстояние должно быть около 90 мм
Расстояние должно быть около 100 мм
Вы можете отсоединить кабель от стойки и
использовать его. Указания по повторному
присоединению кабеля см. на стр. 6.
Вставьте провод до
конца.
i: Белый
j: Синий
Подайте
вперед!
Хорошо затяните.
Нажмите и вставьте в паз.
Протяните кабель для подключения
акустических колонок через основание.
Закрепите колонку.
Бечевка (в комплект поставки не входит)
Протяните от стены к колонке и хорошо завяжите.
Задняя сторона
колонки
Стена
Примерно
150 мм
Винт с кольцом на
конце
(в комплект поставки
не входит)
