10
Прос
та
н
астрой
ка
Підк
люч
е
нн
я к
а
бе
лі
в
RQ
TX01
02

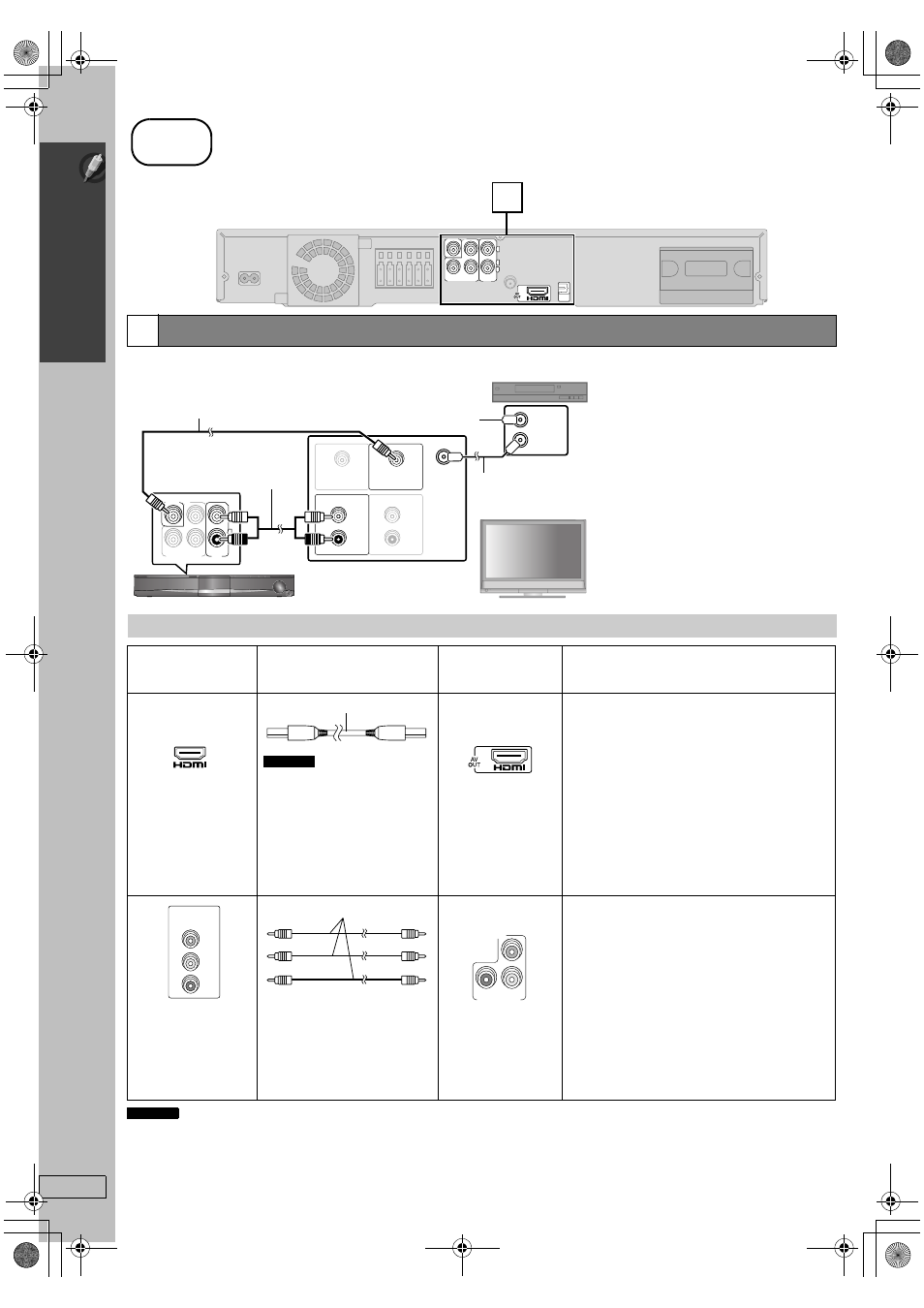

Основний приклад підключення
≥ Не встановлюйте підключення через відеомагнітофон.
У зв’язку з захистом від копіювання картинка може відображатись не належним чином.
≥ Потрібне тільки одне відеопідключення. Виберіть одне з вищенаведених відеопідключень залежно від марки вашого телевізора.
крок
3
Підключення кабелів
3
Аудіо- та відеопідключення
Інші відеопідключення для покращення якості зображення
Роз’єм на
телевізорі
Потрібен кабель
(не входить у комплект)
Роз’єм на
основному
апараті
Характеристики
Кабель HDMI
≥ Забороняється
використовувати кабелі, не
сумісні з HDMI.
≥ Рекомендуємо використовувати
кабель Panasonic HDMI.
Рекомендовані моделі кабелів:
RP-CDHG15 (1,5
м),
RP-CDHG30 (3,0
м),
RP-CDHG50 (5,0
м), тощо
[\\\\\\\\\\\HDMI\\\\\\\\\\\]
Дане підключення забезпечує найвищу якість
зображення.
≥ Встановіть “VIDEO PRIORITY” на “ON”
(
➜ 25, Меню “HDMI”).
≥ Встановіть “VIDEO FORMAT” у Menu 5 (HDMI)
(
➜ 21).
VIERA Link
“HDAVI Control”
Якщо ваш телевізор Panasonic сумісний із VIERA
Link, ви можете керувати ним, виконуючи операції
на системі домашнього кінотеатру і навпаки (
➜ 28,
Використання VIERA Link “HDAVI Control
TM
”).
≥ Підключіть додатковий аудіопристрій (
➜ 11), якщо
ви використовуєте функцію VIERA Link “HDAVI
Control” .
Телевізори з вхідними
терміналами 576/
50i·50p, 480/60i·60p
сумісні з прогресивною
розгорткою. Якщо у вас
інша марка телевізора,
порадьтеся з
виробником.
Відеокабелі
[COMPONENT_VIDEO_OUT]
≥ Підключайте до
роз’ємів однакового
кольору.
Дані роз’єми забезпечують кращу якість
зображення, ніж роз’єм VIDEO OUT.
Для перегляду відео з прогресивною
розгорткою
≥ Підключіть телевізор, сумісний з прогресивним
виходом.
–
Виставте “VIDEO OUT (I/P)” у Меню “VIDEO” на
“PROGRESSIVE”, а тоді виконуйте вказівки на
екрані меню (
➜ 24, Меню “VIDEO”).
Примітка
OPTICAL
IN
L
R
P
B
Y
AUX
COMPONENT VIDEO OUT
VIDEO OUT
R
P
3
Основний апарат
COMPONENT VIDEO OUT
P
B
Y
R
P
VIDEO OUT
L
R
AUX
L
R
L
R
VIDEO IN
VIDEO OUT
AUDIO OUT
AUDIO IN
RF IN
RF OUT
RF IN
Основний апарат
Аудіокабель
§
(не входить у
комплект)
Телевізор (не входить у комплект)
Відеокабель
(входить у
комплект)
Скринька кабельного телебачення
або відеомагнітофон
(не входить у комплект)
Літцендрат
(не входить у
комплект)
До скриньки кабельного
телебачення або телеантени
§
Дане підключення дозволяє відтворювати
звук на вашому телевізорі, скриньці
кабельного телебачення або
відеомагнітофоні за допомогою системи
домашнього кінотеатру
(
➜ 32, Прослуховування звукових записів
на телевізорі).
AV IN
COMPONENT
VIDEO IN
P
B
P
R
Y
COMPONENT
VIDEO OUT
P
B
P
R
Y
Примітка
