Panasonic SC-PT860 - Инструкция (Страница 10)

10
Проста
я н
а
ла
дка
Кабельные по
дклю
чен
и
я
RQ
TX01
02

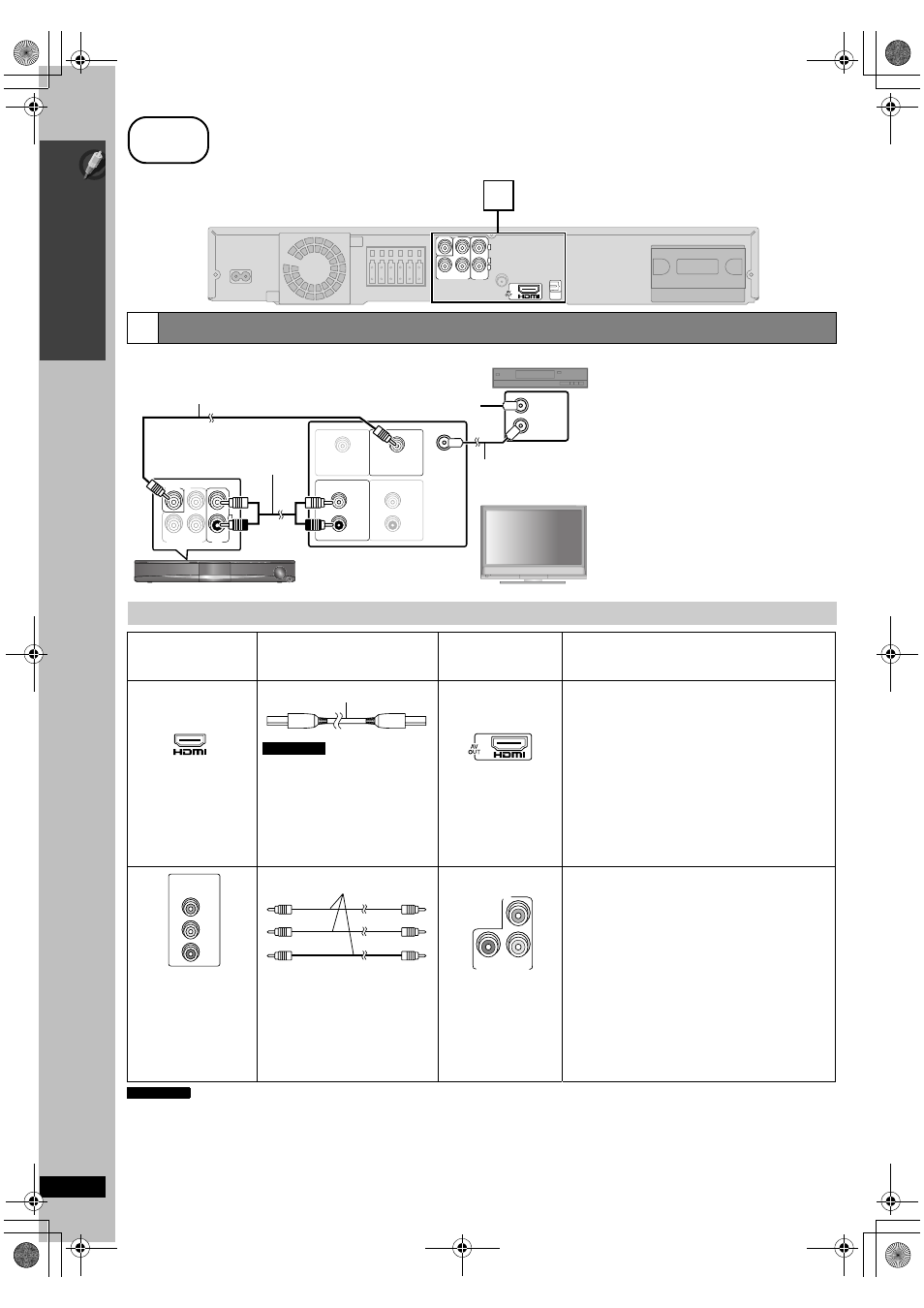

Пример основного подключения
≥ Не выполняйте видеоподключения через видеомагнитофон.
Из-за защиты от копирования изображение может искажаться.
≥ Необходимо только одно видеоподключение. Выберите одно из приведенных выше видеоподключений в зависимости от вашего
телевизора.
шаг 3
Кабельные подключения
3
Аудио- и видеоподключения
Другие видеоподключения, обеспечивающие улучшенное качество видеовоспроизведения
Разъем на ТВ
Необходимый кабель
(в комплект поставки не
входит)
Разъем на
основном блоке
Особенности
Кабель HDMI
≥ Несовместимые с HDMI кабели
использовать нельзя.
≥ Рекомендуется использовать
кабели HDMI производства
компании Panasonic. Номера
рекомендованных кабелей:
RP-CDHG15 (1,5 м),
RP-CDHG30 (3,0 м),
RP-CDHG50 (5,0 м), и т.д.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Данное подключение обеспечивает самое высокое
качество изображения.
≥ Установите “VIDEO PRIORITY” в положение “ON”
( ➜ 25, Меню “HDMI”).
≥ Выберите “VIDEO FORMAT” в Menu 5 (HDMI)
( ➜ 21).
VIERA Link “HDAVI Control”
Если ваш телевизор Panasonic совместим с VIERA
Link
, вы можете синхронизировать его работу с
работой домашнего кинотеатра и наоборот ( ➜ 28,
Как пользоваться VIERA Link “HDAVI Control TM ”).
≥ При использовании функции VIERA Link “HDAVI
Control ” выполните дополнительное
аудиоподключение ( ➜ 11).
Телевизоры с
входными разъемами
576/50i·50p, 480/60i·60p
совместимы с
построчным видео.
Если у вас телевизор
другой марки,
проконсультируйтесь с
производителем.
Видеокабели [COMPONENT_VIDEO_OUT]
≥ Выполняйте
подключение к
клеммам того же
самого цвета.
Данное подключение обеспечивает более чистое
изображение, чем разъем VIDEO OUT.
Для воспроизведения построчного видео
≥ Подключите к построчному выходу совместимого
телевизора.
– Установите “VIDEO OUT (I/P)” для “VIDEO”
Меню на “PROGRESSIVE” и затем выполните
инструкции, указанные в экранном меню (
➜ 24,
Меню “VIDEO”).
Примечание
OPTICAL
IN
L
R
P B Y
AUX COMPONENT VIDEO OUT
VIDEO OUT R P
3
Основной блок
COMPONENT VIDEO OUT
P B Y
R P VIDEO OUT
L
R
AUX
L
R
L
R
VIDEO IN VIDEO OUT
AUDIO OUT AUDIO IN
RF IN
RF OUT
RF IN
Основной блок
Аудиокабель § (в комплект
поставки не входит)
Телевизор (в комплект поставки не входит)
Видеокабель
(входит в комплект поставки)
Декодер каналов кабельного телевидения
или видеомагнитофон
(в комплект поставки не входит)
ВЧ-кабель
(в комплект
поставки не входит)
К кабельному телевидению
или телевизионной антенне
§ Такое подключение позволяет
воспроизводить звук от телевизора,
декодера каналов кабельного телевидения
или видеомагнитофона через систему
домашнего кинотеатра
(
➜ 32, Воспроизведение звука телевизора).
AV IN
COMPONENT
VIDEO IN
P B
P R
Y
COMPONENT VIDEO OUT
P B Y
R P
Примечание
