Panasonic SC-PT860 - Инструкция (Страница 48)

6
Прос
та
на
с
т
ройка
М
онт
аж
пе
редні
х
к
о
лон
о
к
R
Q
TX
0102

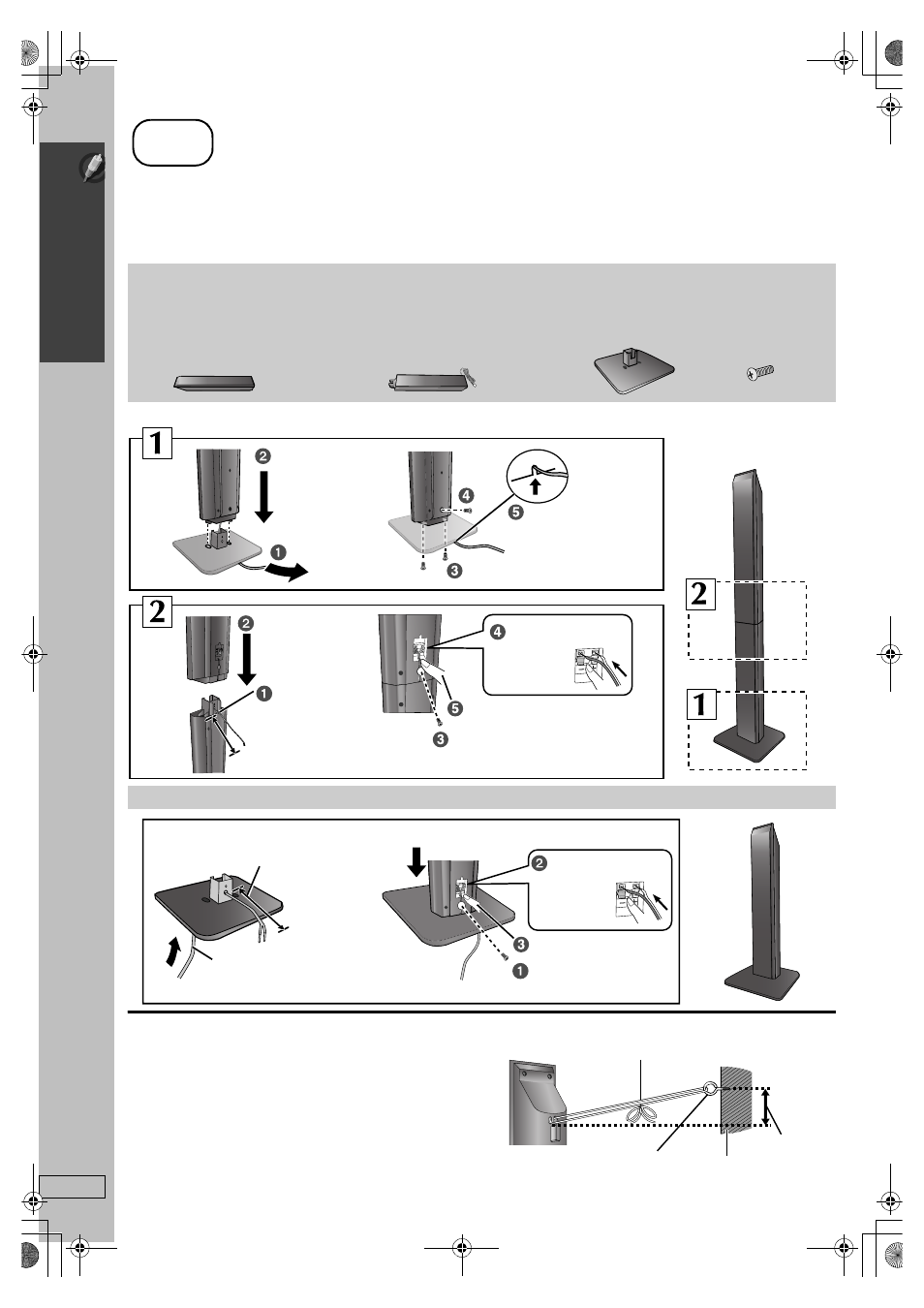

[PT560] Фронтальні колонки
[PT860] Фронтальні колонки та колонки об’ємного звучання
Підготовка
≥ Щоб уникнути пошкодження та появи подряпин, виконуйте монтаж колонок на м’якій підстилці.
≥ Використовуйте для монтажу викрутку Philips.
≥ Щоб розмістити колонки на стіні, див. стор. 8.
∫ Захист колонок від падіння
≥ Придбайте відповідні гвинти з вушками для кріплення їх у
стінах або колонах.
≥ Зверніться за інформацією до кваліфікованого будівельника
стосовно кріплення колонок до бетонної стіни або нестійкої
поверхні. Неналежне прикріплення колонок може призвести
до пошкодження стіни або колонок.
крок 1
Монтаж передніх колонок
Опції складання колонок
Перед початком монтажу, настройки та підключення упевніться, чи наявні у комплекті усі зазначені компоненти.
[PT560] 2 Передні колонки
[PT860] 2 Фронтальні колонки та
2 колонки об’ємного
звучання
[PT560] 2 Стійки (з кабелями)
[PT860] 4 Стійки
≥ 2kстійки з коротким кабелем: Для
фронтальних колонок
≥ 2kстійки з довгим кабелем: Для
колонок об’ємного звучання
[PT560] 2 Підставки
[PT860] 4 Підставки
[PT560] 8 Гвинти
[PT860] 16 Гвинти
Міцно затягніть.
Помістіть у паз.
Розмістіть
кабель між
краями.
Міцно затягніть.
Втисніть у паз.
Вставте кабель
повністю.
i: Білий
j: Синій
Натисніть!
Відстань має бути близько 90 мм
Відстань має бути близько 100 мм
Ви можете від’єднати кабель від стійки і
використовувати його. Для повторного
підключення кабелю див. стор. 6.
Натисніть!
Міцно затягніть.
Втисніть у паз.
Протягніть кабель для підключення
акустичних колонок через основу. Прикріпіть колонку.
Вставте кабель
повністю.
i: Білий
j: Синій
Шнурок (не входить у комплект)
Протягніть від стіни до колонки та міцно
прив’яжіть.
Задня панель колонки Стіна
Прибл.
150 мм
Кріпильна
петля
(не входить у
комплект)
