UNITHERM USB 150 - 1000 S - Инструкция (Страница 7)

USB 120 160 U

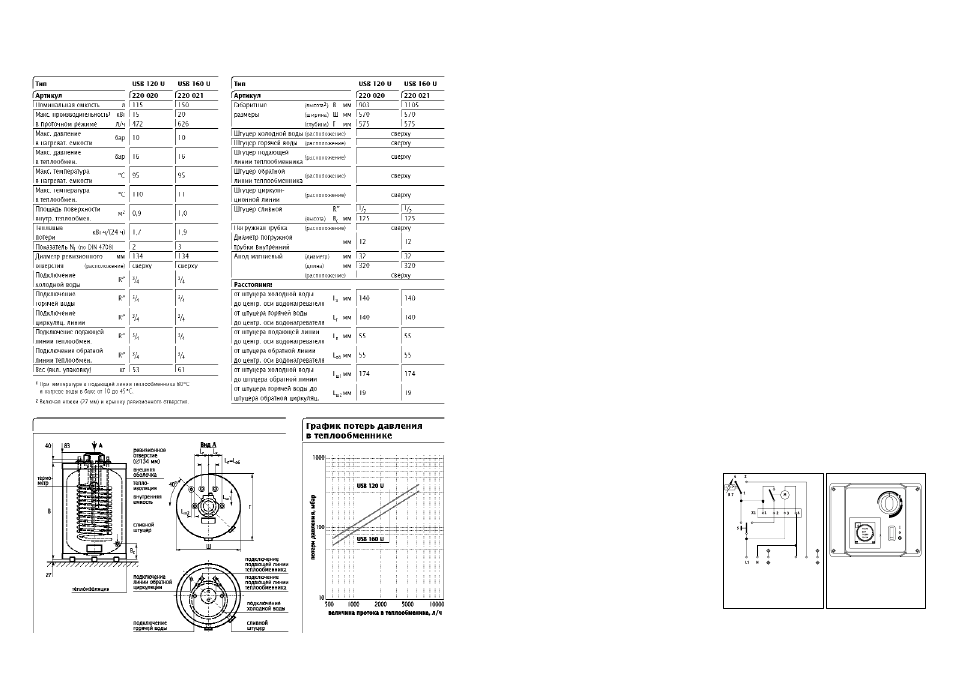

Технические данные
Габаритные и монтажные размеры
18
Чертеж
Сервисное обслуживание и уход
Проверка предохранительного клапана
В большинстве случаев повреждение внутренней емкости
водонагревателя связано с плохим функционированием
предохранительного клапана. Помимо проверки клапана
при монтаже необходимо время от времени проводить кон
трольные проверки его работоспособности. Из исправно
функционирующего клапана вскоре после включения на
грева должна начать капать (но не течь) вода. Давление,
при котором срабатывает клапан, можно проверить с помо
щью манометра, монтируемого при установке клапана. Для
того, чтобы клапан не зарос накипью, время от времени не
надолго взводите пружину (активируйте сбросной клапан).
Очистка от накипи
Очистку от накипи нагревательной емкости и нагреватель
ного элемента следует производить, в зависимости от жест
кости воды, каждые 6 12 месяцев. Для этого необходимо
слить воду и демонтировать нижний фланец. Ни в коем
случае не используйте кислоты и другие агрессивные ве
щества, а также механические способы очистки. Перед
монтажом фланца обратно, скорее всего, потребуется также
очистить или заменить уплотнительную прокладку.
Замена защитного анода
Анод выполняет дополнительную функцию защиты от кор
розии наряду со специальным эмалевым покрытием. Он
смонтирован в верхней части водонагревательной емкости,
поэтому для его проверки / замены необходимо слить из
бака сравнительно небольшой объем воды. Мы
рекомендуем через 2 года после начала эксплуатации
прибора вызвать специалиста для проверки состояния
анода. Перед проверкой анода необходимо отключить
водонагреватель от электричества и слить из него часть во
ды ниже уровня установки анода. Снять крышку, теплоизо
лирующую прокладку и вывинтить анод. Анод необходимо
заменить на новый, если его размер уменьшился более, чем
на 70%. При монтаже следите за хорошим электросоедине
нием между анодом и корпусом емкости, иначе не получит
ся защитного эффекта.
Установка анода с внешним питанием
Демонтировать магниевый анод. Смонтировать на его место
рабочий электрод при помощи переходника. Закрепить
блок питания на корпусе водонагревателя или на стене.
Подключить анод к электросети и произвести ввод водона
гревателя в эксплуатацию. Не допускается отключение
электропитания от анода CORREX, когда водонагреватель
заполнен водой, даже если не происходит нагрева.
Замена нагревательного элемента
Отключите электропитание, слейте воду из водонагревате
ля через подающую трубу. Снимите декоративную крышку
фланцевого нагревательного элемента, отсоедините элект
ропровода и штекерные соединения, выньте термодатчик
из защитной трубки и открутите винты М 12 на фланце.
При замене ТЭНа на муфте вывинтить нагревательный эле
мент. Сборка производится в обратном порядке, при этом
необходимо заменить уплотнения. Максимальный динамо
метрический момент: нагревательный элемент–2 3 Нм,
винты на фланце–22 Нм.
Защитный температурный ограничитель
Защитный температурный ограничитель в электроТЭНах
срабатывает, отключая подачу электроэнергии к водона
гревателю в случае, если температура воды в нем достигла
110°С (это может произойти, например, при выходе из
строя терморегулятора). Повторный ввод в эксплуатацию
возможен только после устранения причины неисправнос
ти специалистом.
Гарантийное обслуживание и ремонт
В случае возникновения неисправности обращайтесь в
специализированную сервисную службу. При этом назы
вайте модель и артикул прибора, это поможет сэкономить
время.
Принадлежности
Пульт управления водонагревателем
Пульт управления является универсальным устройством
для управления насосом ГВС (котел теплообменник).
Пульт управления должен монтироваться на стену вблизи
водонагревателя, поскольку капиллярный датчик должен
быть вставлен в соответствующую муфту для датчика, рас
положенную на водонагревателе. В базовом исполнении
датчик регулятора уже выведен из пульта управления. Дли
на капилляра составляет 170 см.
Электроподключение должно производиться в соответст
вии с действующими нормами и предписаниями местных
организаций электроснабжения. Подключение электропи
тания и циркуляционного насоса производите согласно
прилагаемой к пульту инструкции.
Переключатель имеет 3 положения:
1. Среднее положение "0, Aus" ("0, Выкл): регулятор
выключен.
2. Верхнее положение " I, Ein" (I, Вкл): регулятор включен
и обеспечивает постоянное поддержание заданной темпе
ратуры в водонагревателе. В этом положении происходит
отключение программы работы по таймеру.
3. Нижнее положение: "Uhr" (часы): работа по таймеру
регулятор будет работать в соответствии с заданной про
граммой. Если таймер не вмонтирован (отдельная принад
лежность), то это положение соответствует среднему поло
жению "Выкл".
Требуемая температура нагрева устанавливается вращени
ем ручки настройки. Если температура горячей воды зада
ется на регуляторе котла, ее необходимо установить выше
требуемой по меньшей мере на 5°C. Пульт управления дает
возможность регулирования температуры от 20 до 85°C.
Обратите внимание на то, что при задании более низких
температур нагрева воды, водонагреватель работает более
экологичнее и экономичнее.
7
