UNITHERM USB 150 - 1000 S - Инструкция (Страница 2)

USB 150 500 H
50/45
6,0
148
154,0
16,9
416
57,5
21,6
531
45,4
26,1
642
36,4
12,4
214
118,4
18,0
310
80,5
23,2
400
61,2
7
8,6
212
110,0
23,6
581
40,4
30,5
750
31,3
37,8
930
25,0
16,8
289
83,4
24,7
425
54,9
32,4
558
42,3
21
11,4
280
80,0
33,3
819
28,4
44,5
1095
21,9
54,5
1341
17,5
23,0
396
59,1
34,0
585
39,1
46,1
794
29,2
164
12,0
295
76,0
35,9
883
25,9
48,2
1186
19,9
58,4
1437
16,3
24,2
417
55,0
36,5
629
35,7
49,9
859
27,4
362
V L/BW 500 l/h 1000 l/h 3000 l/h 4500 l/h
70/45
80/45
90/45
70/60
80/60
90/60
mbar
kW
l/h
min
kW
l/h
min
kW
l/h
min
kW
l/h
min
kW
l/h
min
kW
l/h
min
kW
l/h
min
USB 200/10 H USB 200/13 H
USB 350/16 H

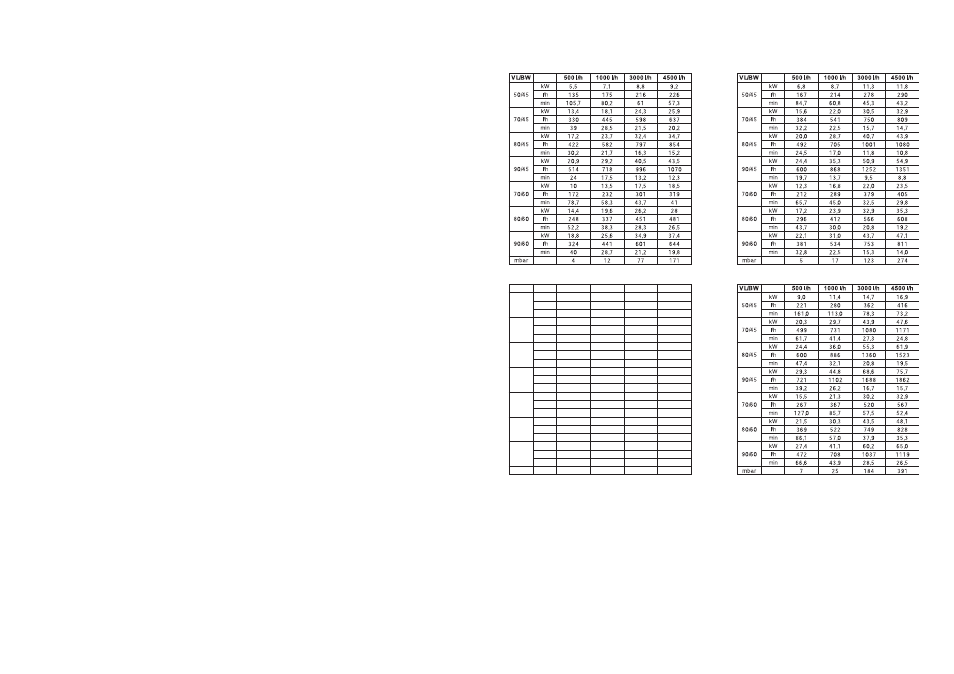

Температура подающей линии (VL) и нагрев воды в бойлере (BW) от 10°C до 45/60°C при разных значениях протока в
теплообменнике (l/h)
мощность в проточном режиме в кВт (kW)
проток через водонагреватель при указанной мощности в л/ч (l/h)
время нагрева в мин. (min)
потери давления при данном значении протока в теплообменнике в мбар (mbar)
USB 500/20 H
23
Содержание
Общее 2
Конструкция 3
Монтаж 4
Эксплуатация 7
Сервисное обслуживание и уход 7
Технические данные, Габаритные и монтажные размеры,
Чертежи
8
Производительность 20
Принадлежности 24
Пояснения к принадлежностям 28
Общее
Указания
Соблюдайте все рекомендации данной инструкции, иначе
мы снимаем с себя ответственность за возможные повреж
дения / неисправности.
При значительных повреждениях подключать и монтиро
вать прибор нельзя. Обращайтесь к поставщику.
Эксплуатация прибора должна осуществляться только в
соответствии с инструкцией. Инструкция является собст
венностью владельца прибора и должна при необходимос
ти предъявляться специалисту монтажнику.
Внимание! Монтаж, электроподключение и ремонт прибо
ра должны осуществляться с соблюдением всех предписа
ний и только подготовленным специалистом авторизован
ной сервисной службы. Адреса авторизованных сервисных
центров см. на посл. стр.
Следите за тем, чтобы для ремонта использовались ориги
нальные запчасти производителя.
Водонагреватель должен быть подсоединен к водопрово
ду с использованием группы безопасности, включающей
предохранительный и обратный клапаны (принадлеж
ность).
Описание
Водонагреватель закрытого типа (напорный) для централь
ного обеспечения горячей водой нескольких водоразбор
ных точек совместно с напольным или настенным котлом.
Управление водонагревателем возможно либо с помощью
автоматики котла, либо с помощью отдельного пульта уп
равления (принадлежность).
Область применения
Напольный накопительный водонагреватель служит для
приготовления горячей воды. Нагрев воды осуществляется
с помощью одного или двух встроенных гладких теплооб
менников. Широкие возможности выбора водонагреватель
ной емкости и поверхности теплообмена позволяют полу
чить почти любую требуемую мощность.
Для приготовления горячей воды водонагреватель может
быть оснащен дополнительным источником нагрева (при
надлежности: электрический ТЭН или теплообменник с
оребрением) [только серии USB, USB…E, USB...S2]. Таким
образом, в зависимости от времени года можно выбрать
наиболее экономичный режим работы водонагревателя:
зимний режим (во время отопительного периода): при
наличии подключенного отопительного котла приготовле
ние горячей воды осуществляется с помощью теплообмен
ника
летний режим (вне отопительного периода): при отклю
ченном отопительном котле нагрев воды может осущест
вляться с помощью электроТЭНа, при условии, что установ
лен электрический ТЭН UFO (принадлежность только для
серий: USB, USB…E, USB...S2) и / или UFR (принадлеж
ность, только для серии USB…E).
Конструкция
Водонагреватель изготавливается согласно DIN 4753, часть
1 в цилиндрическом исполнении. Теплообмен обеспечива
ет рабочая поверхность одного или двух приваренных спи
ралевидных теплообменников. Спереди находятся одно
или два (в зависимости от модели) фланцевых отверстия
[только серии USB, USB…E, USB...S2], на которые можно
установить дополнительный теплообменник с оребрением
(кроме USB...S2) или электрический ТЭН. Кроме того,
фланцевое отверстие обеспечивает возможность чистки
водонагревателя. В моделях USB...E имеется также
резьбовая муфта, на которую можно устанавливать
электрический ТЭН для догрева воды в верхней части
водонагревателя. Все штуцеры для подсоединения воды
находятся сзади [серия USB...U – сверху].
Защита от коррозии
Нагревательная емкость защищена по всей внутренней по
верхности специальным эмалевым покрытием, нанесенным
методом полива при температуре 850°C (согласно DIN
4753, часть 3). В сочетании со встроенным защитным маг
ниевым анодом (USB 1500 3000 E – анод с внешним
питанием) гарантируется надежная защита от коррозии.
Водонагреватели серии USB...S2 изготовлены из нержаве
ющей стали, поэтому штатный анод не предусмотрен.
Однако опционально они могут быть оснащены анодом с
внешним питанием
Теплоизоляция и внешний чехол
Теплоизоляция состоит из высококачественного твердого
или мягкого пенополиуретана, не содержащего вредных
фтор хлор углеводородных соединений. Его теплопровод
ность ниже чем у аналогичных теплоизолирующих матери
алов примерно на 35%. Минимальные тепловые потери
обеспечиваются эффективным процессом вспенивания, ис
ключающим возникновение возможных слабых мест и пус
тот в теплоизоляции. Дополнительно водонагреватель ос
нащен прочным износоустойчивым кожухом из синтетичес
кого материала с дополнительным поролоном 5 мм [серии
USB...U, USB...H – жесткий стальной кожух].
Регулирование
Все водонагреватели серий USB оснащены встроенными
погружными трубками, которые позволяет без проблем ус
тановить практически все термодатчики известных произ
водителей. Нагреватели оборудованы термометром. Пульт
управления циркуляционным насосом при необходимости
поставляется отдельно, как принадлежность.
Транспортировка
Водонагреватель поставляется в надежной упаковке из де
рева и картона или полиэтилена.
2
