USB 1500 3000 E, USB 1502 3002 E
Технические данные
Габаритные и монтажные размеры
Тип USB
1500 E USB
2000 E USB
2500 E USB
3000 E USB
1502 E USB
2002 E USB
2502 E USB
3002 E
Артикул 220 030 220 031 220 032 220 033 220 070 220 071 220 072 220 073
Номинальная емкость л 1500 2000 2500 3000 1500 2000 2500 3000
Макс. раб. давление в нагр. емкости бар 10 10 10 10 10 10 10 10
Макс. раб. температура в нагр. емкости °C 95 95 95 95 95 95 95 95
Площадь встроен. гладкого теплообм.
основного
м2 3,5 4 4 5 3,5 4 4 5
дополнительного м2 1,75 2 2 2,5
Подключение
линия хол./гор.воды
R" 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4
циркуляц. линия R" 1 1 1 1 1 1 1 1
под./обр. линия R" 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4
Муфта для подключения электр. ТЭНа R" 2 2 2 2 2 2 2 2
Анод с внешним питанием R" 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4
дополнительный датчик температуры R" 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2
Ревизионная муфта R" 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4
Габаритные размеры
диаметр без теплоиз.
D мм 1000 1100 1200 1200 1000 1100 1200 1200
диаметр с теплоиз. Ш мм 1200 1300 1400 1400 1200 1300 1400 1400
высота В мм 2122 2313 2373 2768 2122 2313 2373 2768
Фланцевое отверстие
диаметр
Dф мм 240 240 240 240 240 240 240 240
центр Вф мм 437 447 477 447 437 447 477 447
Штуцер
холодной воды
Вх мм 80 80 80 100 80 80 80 100
горячей воды Вг мм 1825 1997 2027 2422 1825 1997 2027 2422
циркуляц.линии Вц мм 1217 1252 1282 1682 1217 1252 1282 1682
обр. линии (осн. теплообм.) Воб1 мм 442 452 482 482 442 452 482 482
под. линии (осн. теплообм.) Вп1 мм 1117 1152 1182 1262 1117 1152 1182 1262
Анод с внешним питанием Вав мм 1494 1612 1642 1992 1494 1612 1642 1992
Муфта
для подключения электрического ТЭНа
Вм мм 1354 1472 1502 1852 1354 1472 1502 1852
доп.для темп.датчика Втр1 мм 1167 1202 1232 1482 1167 1202 1232 1482
доп.для темп.датчика Втр2 мм 1825 1997 2027 2422 1825 1997 2027 2422
для отвода воздуха В мм 2122 2313 2373 2768 2122 2313 2373 2768
Вес без воды кг 360 420 495 620 404 475 550 686
Принадлежности
Электрический ТЭН на фланец
UFO 240/…,
возможно UFO 180/… с использованием переходника UFZ 180–240F
Теплообменник на фланец UWT 240/…,
возможно UWT 180/… с использованием переходника UFZ 180–240F
Электрический ТЭН на муфту UFR … с использованием переходника UFZ 40 50 R
15
Чертеж см. стр. 17

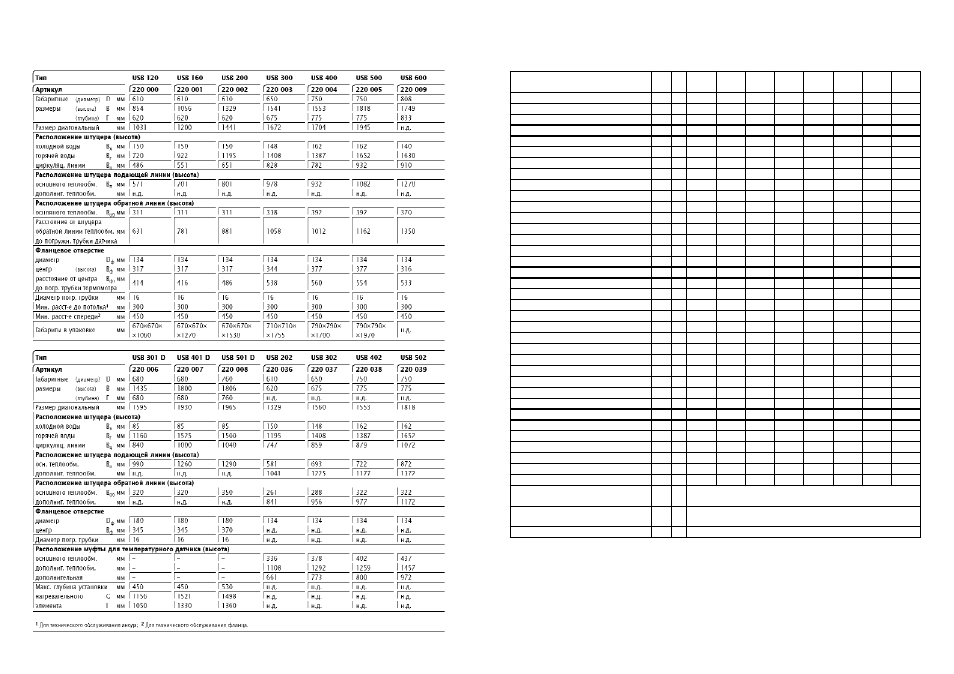

USB 120 600, USB 301 501 D, USB 202 502
Габаритные и монтажные размеры
10
Технически данные см. стр. 8 и 9, Чертеж см. стр. 11
