USB 150 500 H
Технические данные
Габаритные и монтажные размеры
19
Чертеж
1. Запорный вентиль
2. Редуктор давления
3. Проверочный штуцер
4. Обратный клапан
5. Штуцер для подключения манометра
6. Сливной вентиль
7. Мембранный предохранительный клапан
8. Воздухоотводчик
9. Запорный вентиль со сбросным клапаном
10. Запорный вентиль с обратным клапаном 11. Насос ГВС (котел теплообменник)
12. Циркуляционный насос ГВС с таймером
13. Погружная трубка
14. Магниевый антикоррозийный анод /
анод с внешним питанием
15. Пульт управления (принадлежность)
16. Ревизионный фланец
17. Котел
18. Температурный датчик

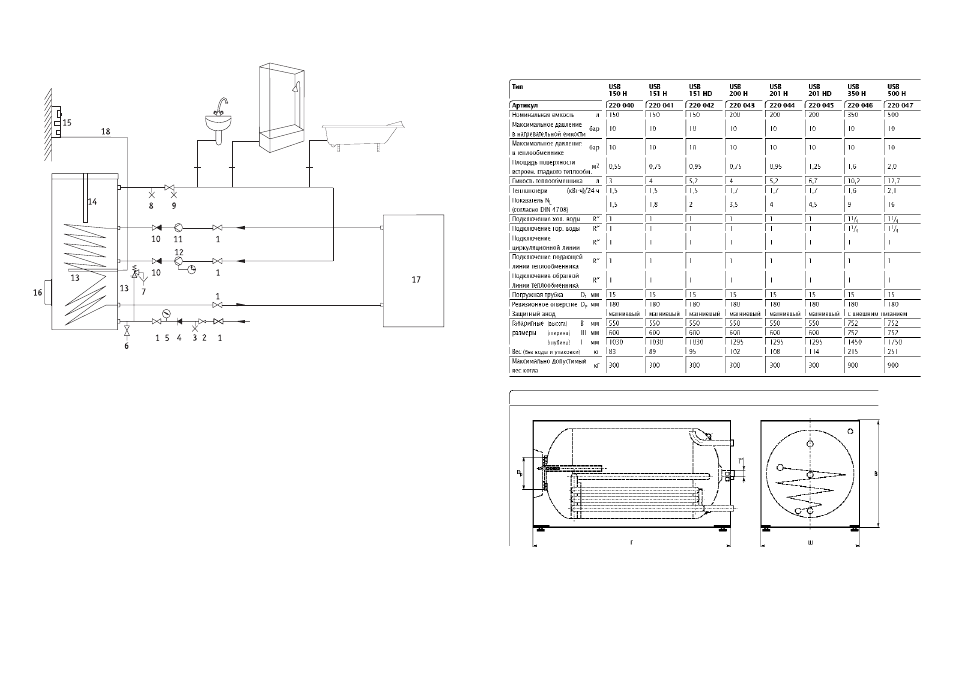

Принципиальная гидравлическая схема подключения водонагревателя косвенного нагрева в систему горячего
водоснабжения (на примере водонагревателя серии USB120 600)
Рис.2 Подключение напорного водонагревателя в соответствии с DIN 1988
6
Эксплуатация
Ввод в эксплуатацию
После выполнения всех монтажных работ необходимо вна
чале заполнить водонагреватель водой, и лишь после этого
подключать электричество. Вы можете определить, что во
донагреватель заполнен, когда из крана горячей воды на
водоразборной точке пойдет вода.
Перед первым вводом в эксплуатацию рекомендуется тща
тельно промыть водонагреватель. Во время нагрева следу
ет проверить правильность функционирования предохра
нительного клапана и терморегулятора.
Настройка температуры нагрева
Требуемая температура нагрева воды устанавливается либо
на пульте управления (см. раздел Принадлежности), либо с
помощью оснащенной функцией управления ГВС автомати
ки котла.
Желаемую температуру нагрева можно контролировать с
помощью встроенного термометра и соответствующим об
разом корректировать.
Подключение температурного датчика
Для подключения температурного датчика в водонагревате
лях смонтирована погружная трубка (внутренний диаметр
см. раздел Технические данные)
Термометр
Во время водоразбора в нижнюю часть водонагревателя
поступает объем холодной воды, равный объему использо
ванной нагретой. При отсутствии догрева (например, при
выборе функции использования ночного нагрева) термо
метр будет показывать высокую температуру, что, однако,
будет справедливо только для верхней трети водонагрева
теля.
