БЛОК УПРАВЛЕНИЯ

НАРУЖНЫМИ ЗЕРКАЛАМИ

МАРШРУТНЫЙ КОМПЬЮТЕР

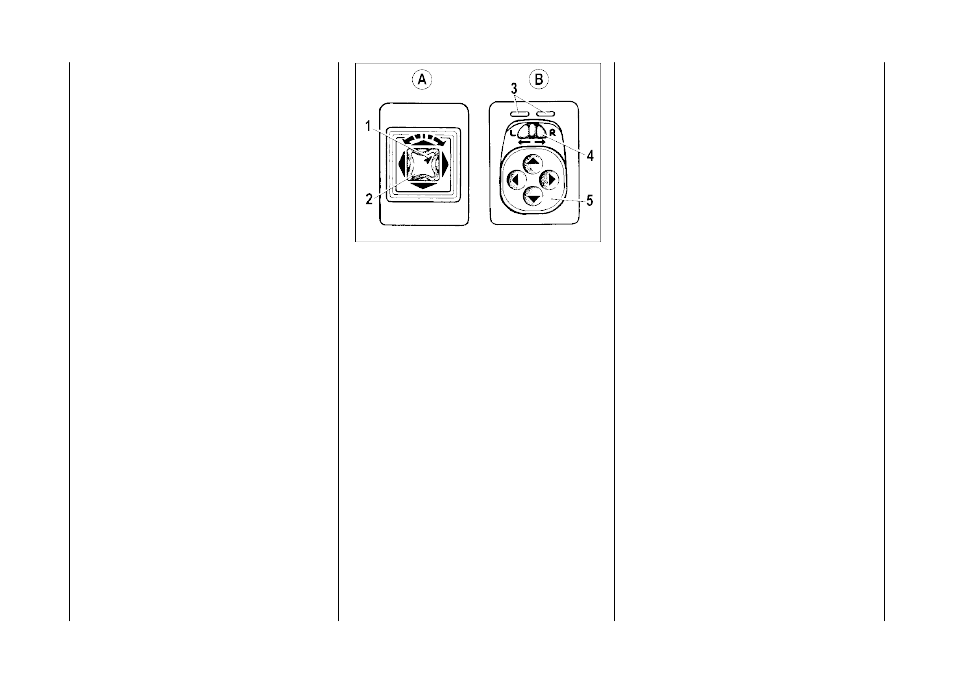

Рис. 26. Блоки управления

наружными зеркалами

Электроприводом регулировки

наружных зеркал, блок управле-

ния которого располагается на об-

лицовке тоннеля пола, комплекту-
ются автомобили в вариантном

исполнении. В этом случае после-

довательным наклоном клавиши 2

(рис. 26 “А”) в направлении стре-

лок производится вертикальная и

горизонтальная регулировка как

правого, так и левого зеркала.

Выбор регулируемого зеркала

осуществляется вращением кла-

виши на 90° и определяется на-

правлением метки 1. При этом

клавиша имеет два положения и
поэтому при включенном зажига-

нии электропривод одного из зер-

30

кал постоянно находится под на-
пряжением.

В вариантном исполнении на

автомобиле устанавливается блок
управления наружными зеркала-
ми, в котором выбор зеркал про-
изводится перемещением движка
4 (рис. 26 “В”), а их регулировка -
нажатиями на края клавиши 5 в
местах,

указанных

стрелками.

В крайних положениях движка ста-
вится под напряжение электро-
привод левого (буква “L”) или пра-
вого (буква “R”) зеркал и загорает-
ся соответствующий сигнализатор
3. В среднем положении движка
электропривод зеркал выключен.

Маршрутный компьютер (МК),

показанный на рис. 27, устанавли-
вается на часть выпускаемых
автомобилей LADA SAMARA. MK
имеет 15 функций, разбитых на 7
групп (см. табл. 1). Семь кнопок
управления служат для выбора
нужной группы функций и выбора
функций внутри группы и имеют
следующее

обозначение:

“Т”,

“КМ/Н”, “KM”, “L”, “L/100”, “MOM”,
“Н”. Функции внутри группы пере-
бираются по кольцу. При выклю-
ченном зажигании

компьютер

всегда находится в режиме “Теку-
щее время”, а функции управле-
ния кнопками - заблокированы.
