ПОДРУЛЕВЫЕ

ПЕРЕКЛЮЧАТЕЛИ

1 - очистители и омыватель ве-

трового стекла выключен;

2 - включен прерывистый ре-

жим работы очистителей ветрово-

го стекла (не фиксированное по-

ложение);

3 - включен прерывистый ре-

жим работы очистителей ветрово-

го стекла (фиксированное поло-

жение);

4 - включена первая скорость

очистителей ветрового стекла

(фиксированное положение);

5 - включена вторая скорость

очистителей ветрового стекла

(фиксированное положение);

6 - (на себя), включен омыва-

тель ветрового стекла (не фикси-

рованное положение). Одновре-

менно включаются и очистители

ветрового стекла;

7 - (от себя), включен очисти-

тель заднего стекла (двери задка)

(фиксированное положение);

8 - (от себя), дополнительно

включается омыватель заднего

стекла (двери задка) (не фиксиро-

ванное положение).

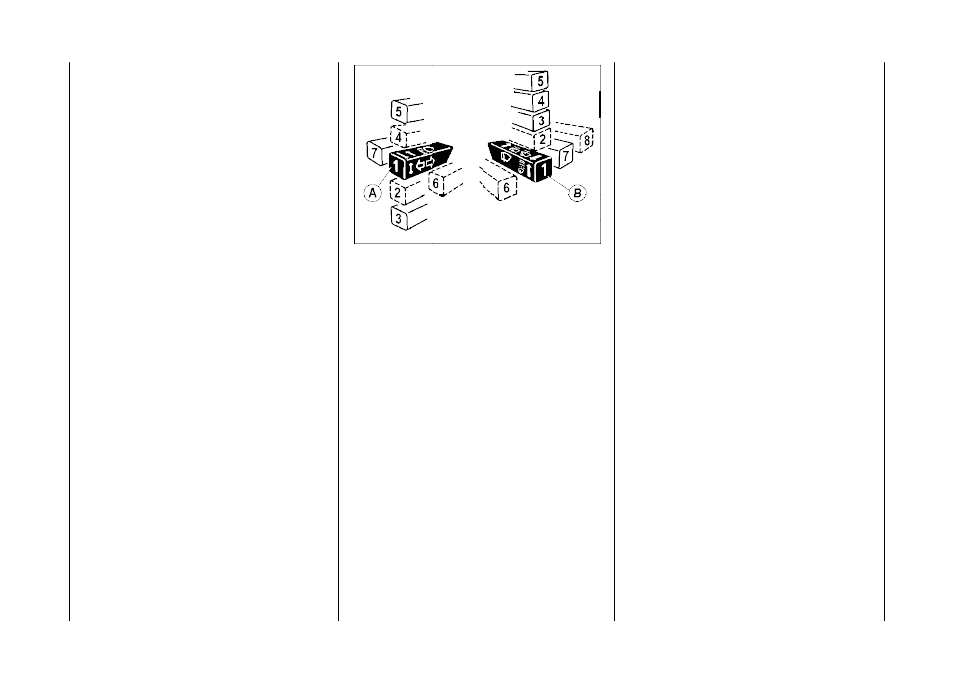

Рис. 24. Подрулевые

переключатели

Положения рычага “А” (рис.

24) переключателя указателей по-

ворота и света фар означают:

1 - указатели поворота выклю-

чены; включен ближний свет фар,
если переключателем наружного

освещения поставлены под напря-

жение цепи фар;

2 - включены указатели левого

поворота (не фиксированное по-

ложение);

3 - включены указатели левого

поворота (фиксированное поло-

жение);

4 - включены указатели право-

го поворота (не фиксированное

положение);

26

5 - включены указатели право-

го поворота (фиксированное по-

ложение);

6 - (на себя), включен дальний

свет фар независимо от положе-

ния переключателя наружного ос-

вещения (не фиксированное поло-

жение);

7 - (от себя), включен дальний

свет фар, если переключателем

наружного освещения поставлены

под напряжение цепи фар (фикси-
рованное положение).

Положения рычага “В” пере-

ключателя стеклоочистителей и

омывателя ветрового стекла озна-

чают:
