Установка/Подключение
Установка/Подключение
Подключение

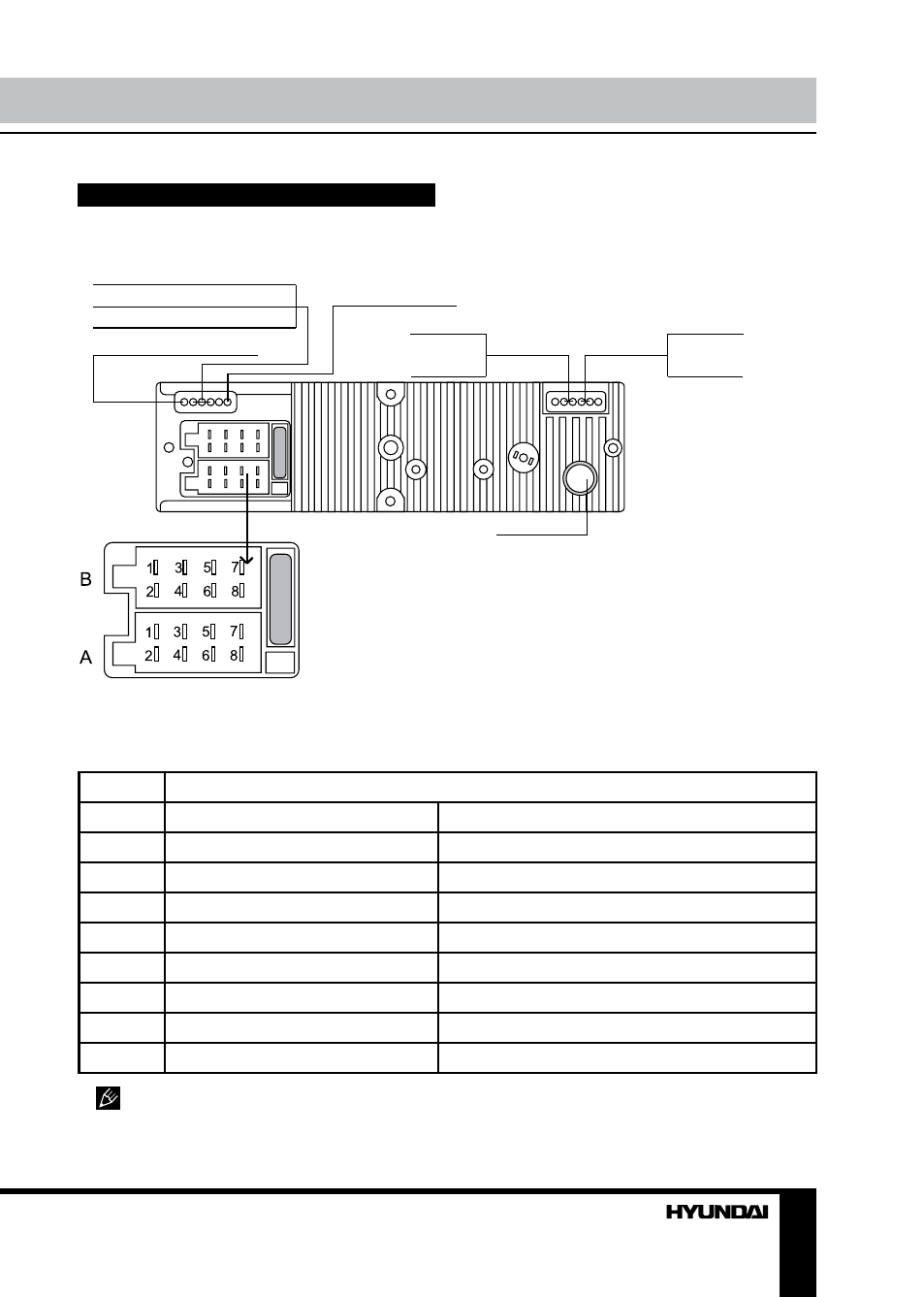

Схема электрических соединений
Коннектор A
1. -
2. -
3. -
4. К аккумулятору +12В
5. Питание антенны
6. К габаритным огням
7. +12В (питание)
8. Заземление
Коннектор B
1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
3. Фронтальный правый динамик (+)
4. Фронтальный правый динамик (-)
5. Фронтальный левый динамик (+)
6. Фронтальный левый динамик (-)
7. Тыловой левый динамик (+)
8. Тыловой левый динамик (-)
ISO-коннектор
DVD видео RCA вых.(желт.)
Красн.-Прав.
Красн.-Прав.
Лин. вых.
Сер.-фронт.
Лин. вых.
Корич.-тыл.
DVD аудио RCA вых.(бел.-лев.)
DVD аудио RCA вых.(красн.-пр.)
Бел.-Лев.
Бел.-Лев.
Парковочный (коричн.)
Выход сабвуфера (синий)
Разъем для антенны
Таблица проводов ISO-коннектора
Номер
Функция
Разъем A
Разъем B
1
Тыловой правый(+)---Фиолетовый
2
Тыловой правый(-)---Фиолетовый/Черный
3
Фронтальный правый(+)---Серый
4
Питание 12В (+)/желтый
Фронтальн. правый(-)---Серый/Черный
5
Питание антенны/синий
Фронтальный левый(+)---Белый
6
Подсветка панели/оранжевывй
Фронт. левый((-)---Белый/Черный
7
Зажигание/красный
Тыловой левый(+)---Зеленый
8
Земля/черный
Тыловой левый(-)---Зеленый/Черный
Провод питания антенны предназначен для подачи питания на антенну и для удален-
ного управления дополнительным усилителем.
