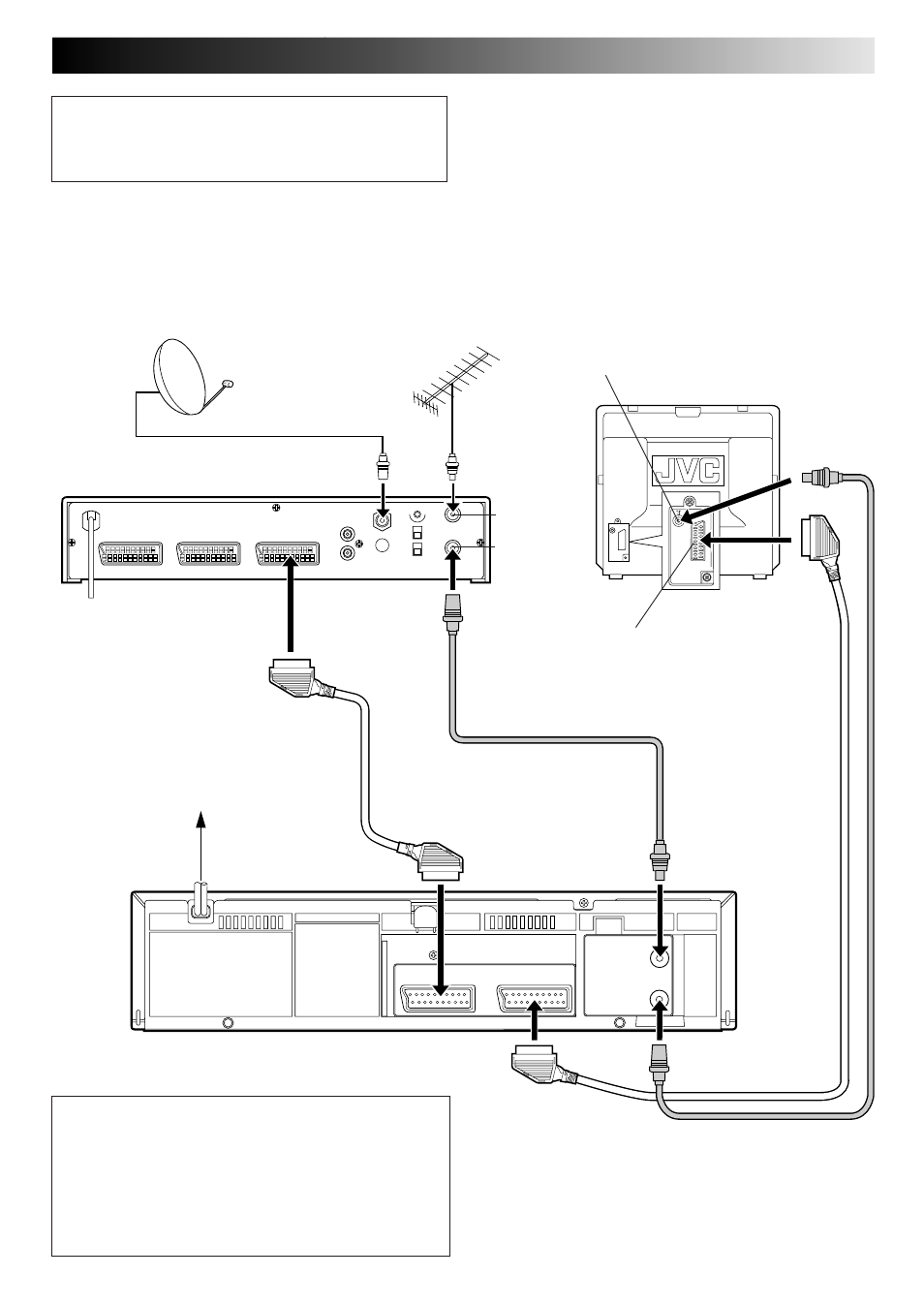

Подключение к
спутниковому тюнеру
К розетке электросети
Кабель
телевизионной
антенны
Разъем для подключения антенны
Cпyтнкoвый тюнep
Кабель спутниковой антенны
Наружный блок
Антенна
Задняя панель
телевизора
21-штырьковый
входной разъем AV
(SCART)
ВЫХОД РЧ
ВХОД АНТЕННЫ
Задняя панель видеомагнитофона
ПОДКЛЮЧЕНИЯ СИСТЕМЫ
ВАЖНО
Если Вы установите для строки “AV2 SELECT” режим
“SAT” (
੬
стр. 22), возможен просмотр спутникового
телевещания с установкой ТВ в режиме AV, даже если
видеомагнитофон находится в режиме таймера, режиме
остановки, во время записи или выключен.
Когда видеомагнитофон находится в режиме остановки
или записи, нажмите кнопку TV/VCR на ПДУ для
выключения индикатора VCR на дисплейной панели.
Подсоедините спутниковый тюнер к разъему
видеомагнитофона AV2 IN/DECODER, затем подсоедините
разъем видеомагнитофона AV1 IN/OUT к 21-штырьковому
разъему SCART телевизора.
ПРИМЕЧАНИЯ:
● Установите для строки “AV2 SELECT” режим “AV2”.
(
੬
стр. 22)
● Для просмотра программы через спутниковый тюнер
выберите режим L-2, нажав кнопки NUMBER и/или TV
PROG так, чтобы на дисплейной панели появился
индикатор “L-2”.
