Изменение навески дверцы – Инструкция по эксплуатации Miele KFN 14827 SDE ed
Страница 73

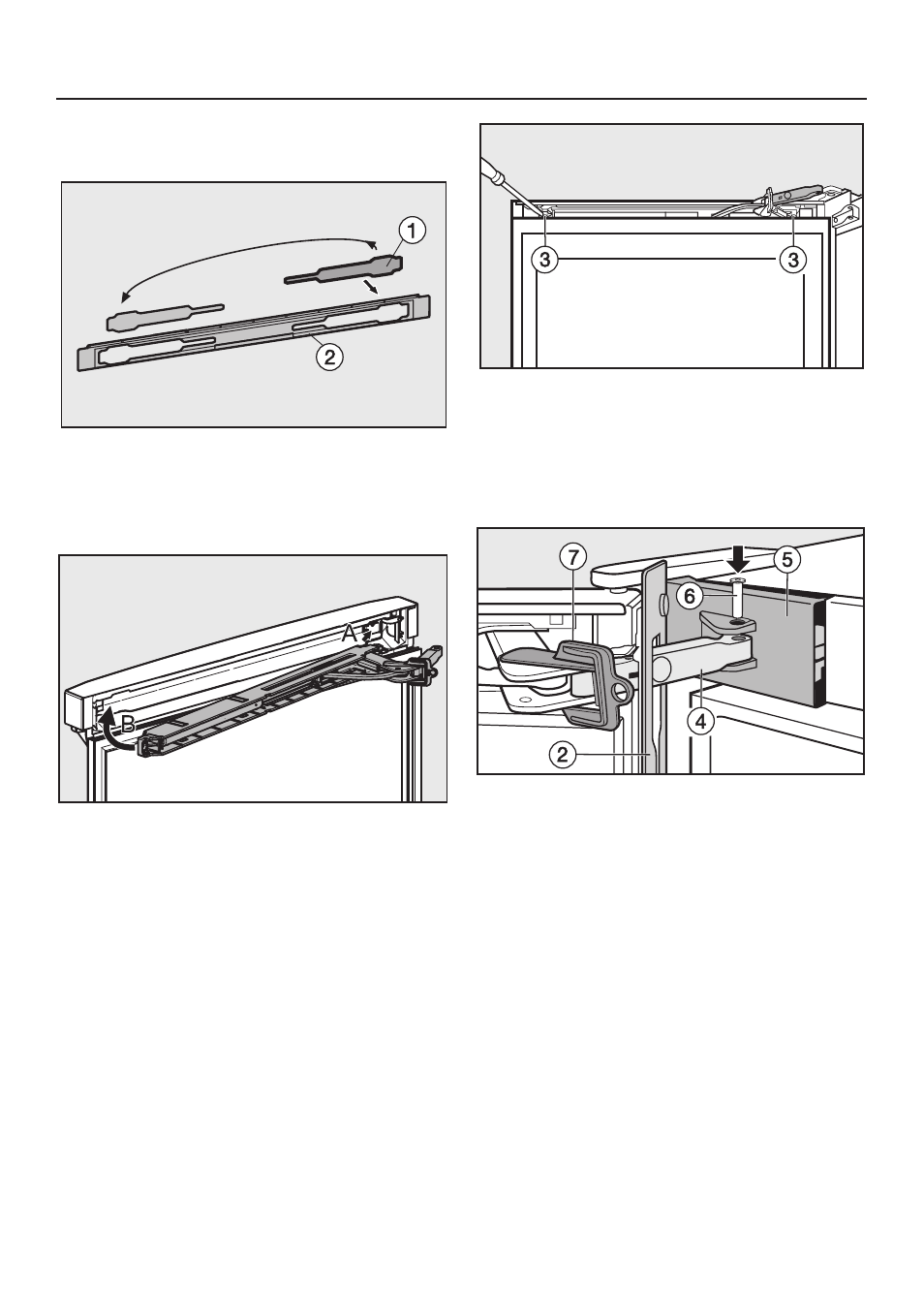

Установка верхнего амортизатора
закрывания дверцы:
^ Отделите деталь облицовки a от
планки
b и, повернув ее на 180°,
снова установите на другой сторо-
не.
^ Установите амортизатор в дверь
прибора, при этом устанавливайте
его сначала на стороне прибора.
^ Сдвиньте амортизатор с помощью
шлицевой отвертки, насколько
возможно, в сторону прибора.
Отверстия для шурупов слева и
справа должны точно совпадать.
^ Хорошо приверните амортизатор
шурупами сначала на стороне при-
бора, затем на стороне ручки
c,
при этом еще раз сильно сдвиньте
его в сторону прибора.
^ Повесьте планку b на скобу амор-
тизатора
d.
^ Сдвиньте сбоку деталь облицовки
e таким образом, чтобы отверстия
для оси
f располагались одно над
другим.
^ Подтяните скобу амортизатора d
к кронштейну подшипника и
вставьте ось
f сверху так, чтобы
четырехгранник находился в
углублении.
^ Теперь полностью зафиксируйте
деталь облицовки
e.
Изменение навески дверцы
73
