Изменение навески дверцы – Инструкция по эксплуатации Miele KFN 14827 SDE ed
Страница 67
^ Снимите облицовочную деталь d .
Теперь соединение между
амортизатором и прибором
разъединено.
^ Снимите облицовочную деталь a.
^ Сдвиньте скобу амортизатора f ,
насколько это возможно, в сторону
ручки и отвинтите шурупы
g у
амортизатора.
^ С помощью шлицевой отвертки
сдвиньте амортизатор закрывания
дверцы, насколько это возможно,
в сторону ручки и выведите его
сбоку.
^ Отложите амортизатор закрыва-
ния в сторону.

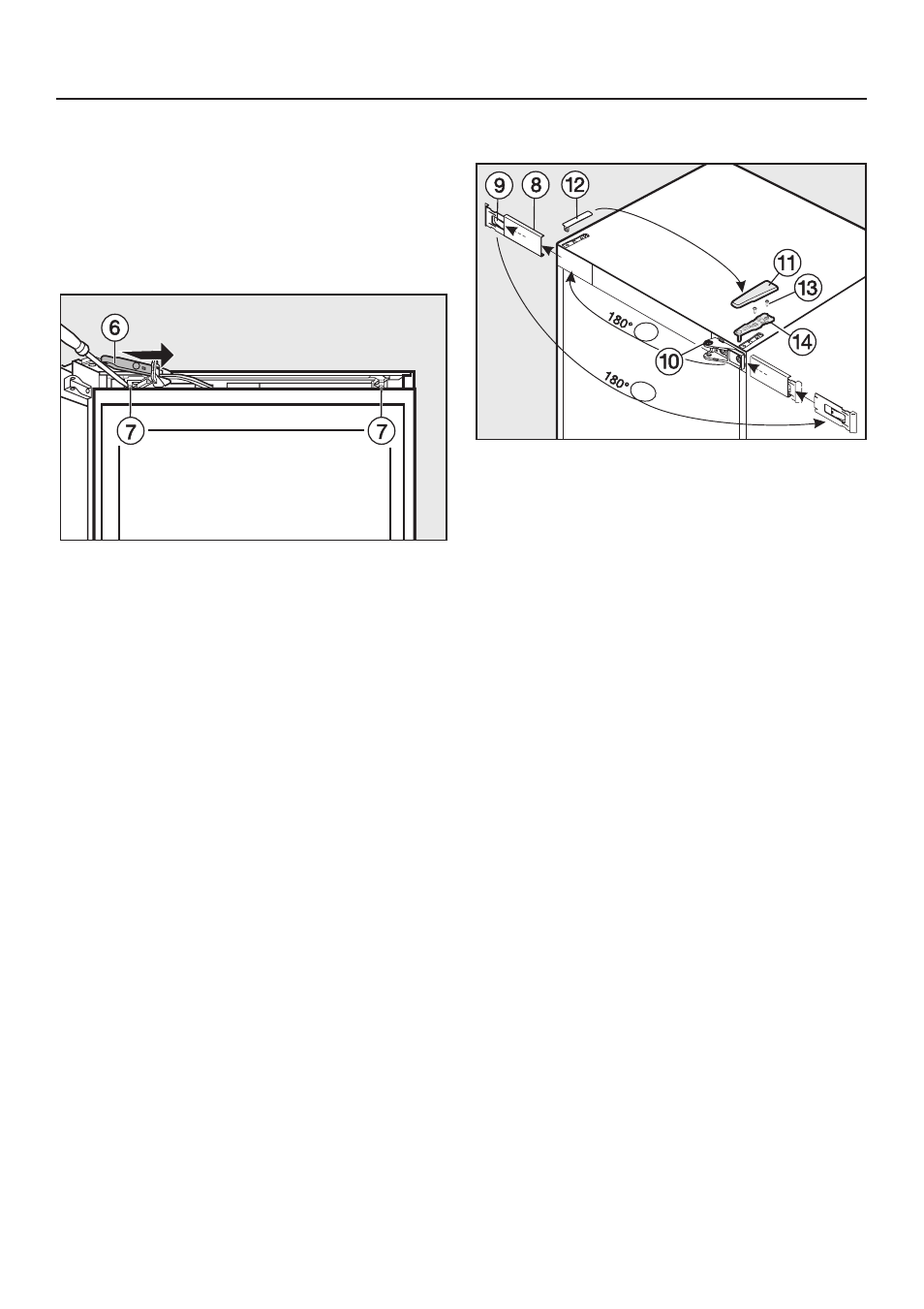

Демонтаж верхней дверцы:
^ Отделите деталь облицовки h,
для чего осторожно введите снизу
в паз шлицевую отвертку.
^ Снимите деталь облицовки h
вместе с держателем
i.
^ Отделите держатель i от детали
облицовки
h, для чего сдвиньте
деталь влево и потом снимите
крышку движением вперед.
^ Поверните держатель i на 180°.
^ Насадите деталь облицовки h
спереди на держатель
i и сдвинь-
те ее вправо. Надпись должна чи-
таться.
^ Отвинтите деталь подшипника j,
поверните ее на 180° и установите
на противоположную сторону. Для
этого предварительно проколите
отверстия для шурупов.
^ Снимите верхнюю деталь облицов-
ки
k, сдвинув ее вперед и сняв
движением вверх.
^ Снимите деталь облицовки l дви-
жением вверх.
Изменение навески дверцы
