Изменение навески дверцы – Инструкция по эксплуатации Miele KFN 14827 SDE ed
Страница 70

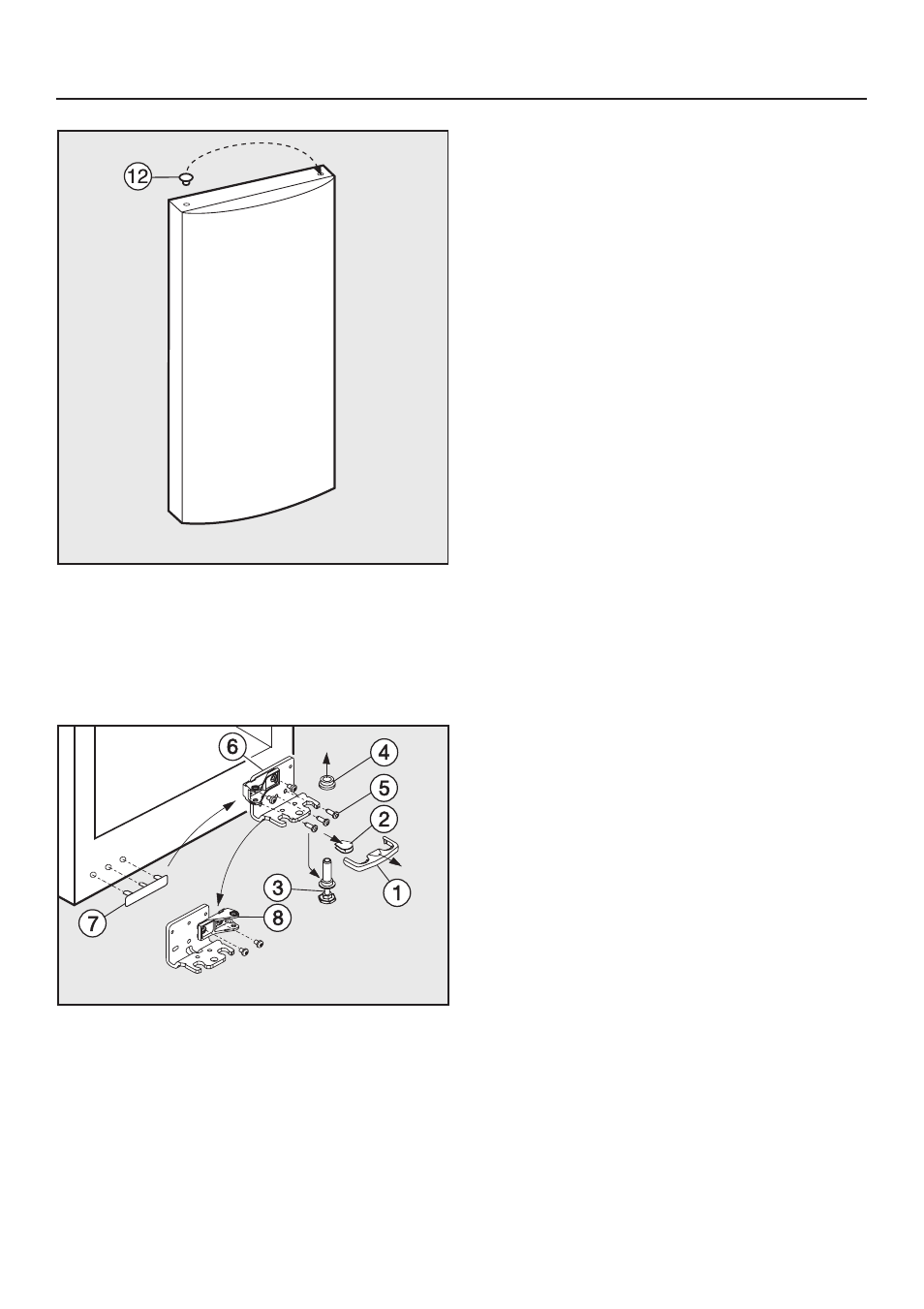

^ Снимите заглушку l с подшипни-
ковой втулки в дверце и поставьте
ее на противоположную сторону.
Монтаж нижней дверцы:
^ Снимите деталь облицовки a дви-
жением вперед.
^ Снимите заглушку b .
^ Полностью завинтите ножку на оси
подшипника
c .
^ С помощью второго человека осто-
рожно наклоните прибор назад и
выньте ось подшипника
c движе-
нием вниз.
^ При этом обратите внимание на
гильзу шарнира
d.
^ Отвинтите шурупы e и снимите
кронштейн подшипника
f .
^ Снимите деталь облицовки g и ус-
тановите ее на противоположную
сторону.
^ Привинтите кронштейн подшипника
f на противоположной стороне
двумя внешними шурупами.
Оставьте средний шуруп без ис-
пользования, только в этом случае
можно будет позднее выровнять
дверь прибора через внешние
продольные пазы!
^ Отвинтите деталь подшипника h
от кронштейна
f, поверните ее на
180° и привинтите на противопо-
ложной стороне в отверстие для
крепления кронштейна.
^ Вставьте облицовочную деталь b
на противоположной стороне.
^ С помощью второго человека осто-
рожно наклоните прибор назад и
вставьте ось подшипника
c снизу
в кронштейн подшипника
f. При
этом насечка в кронштейне снизу
указывает вперед.
^ Наденьте гильзу шарнира d на ось
подшипника
c.
^ Наденьте декоративную деталь a.
^ Наденьте нижнюю дверцу сверху
на ось подшипника
c.
