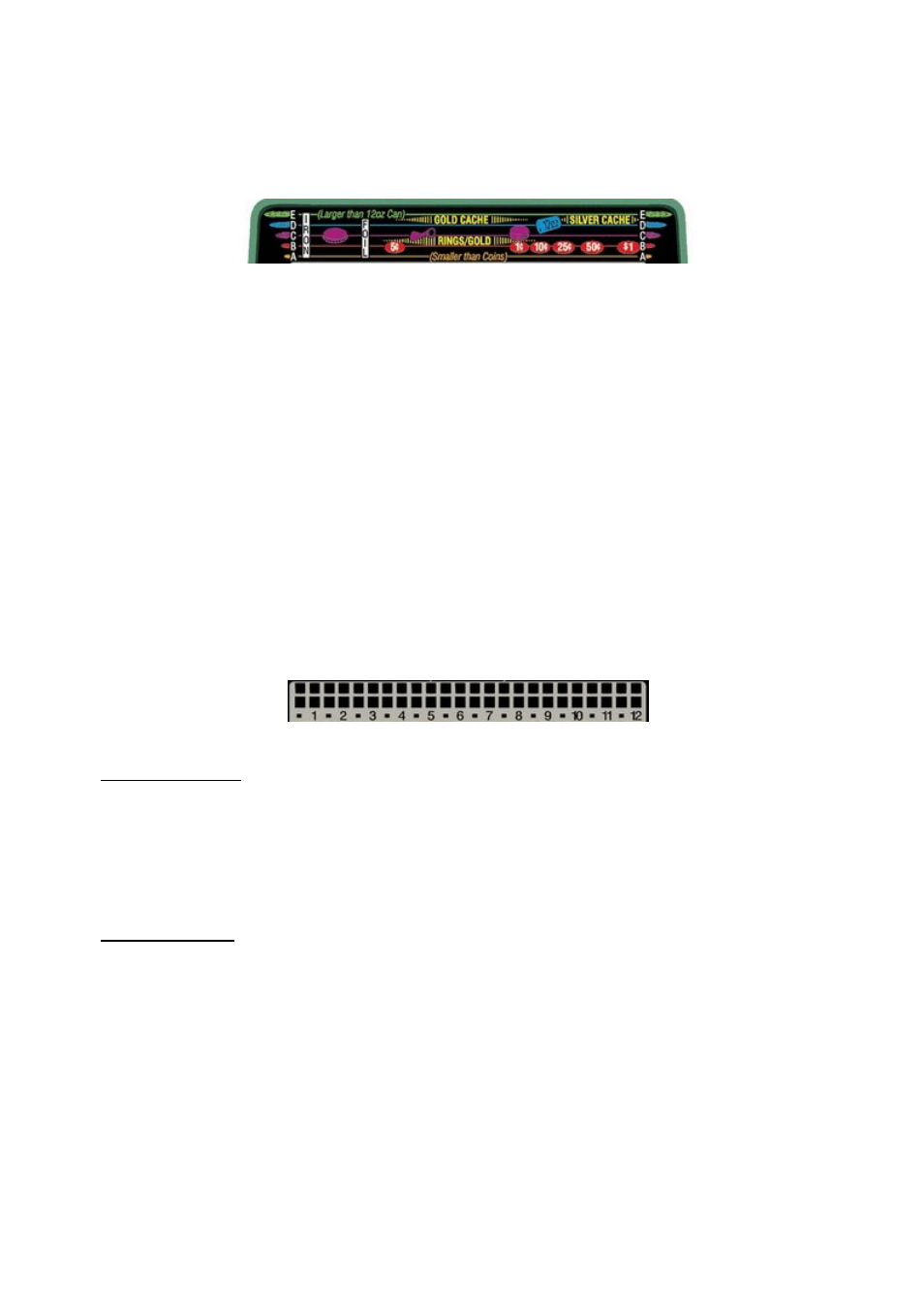

4.1 Шкала условных обозначений цели.
На шкалу нанесены типы металла и обозначения специфических целей. Объекты
на шкале размещены в соответствии с их электропроводностью по горизонтали и
размерами по вертикали от A до E (см. 6.1-6.2).
Рис.4
4.2 ЖК дисплей.
4.2.1 Верхняя шкала, Нижняя шкала.
Две шкалы в верхней части дисплея состоят из 24-х сегментов каждая.
Информация, отображаемая на шкалах, зависит от того, в каком режиме работает
детектор.
Числовые значения позволяют считывать показания Верхней и Нижней шкал в
цифровом формате от 0 до 12 с шагом ½. При настройке параметров MANUAL
GROUND BAL (см. 8.2.3) и THRESH (см. 8.2.4) на Верхней шкале отображается целая
часть параметра, а на Нижней шкале отображается значение параметра после
запятой.
Рис.5
Верхняя шкала:
✔
в режимах поиска (ALL-METAL и DISCRIMINATE) при обнаружении
металлических объектов в соответствии с их электропроводностью отображает
Курсор идентификации цели (см. 6.1).
✔
в режиме Локализации цели TREASURE IMAGING отображает слева направо
уровень сигнала от обнаруженного объекта (см. 8.3).
Нижняя шкала:
✔
в режиме дискриминации
DISCRIMINATE
отображает метки для
объектов/металлов, при обнаружении которых будет звучать звуковой сигнал
(см. 8.1).
✔
в режиме Локализации TREASURE IMAGING отображает слева направо
расстояние в дюймах от катушки до обнаруженного объекта (см. 8.3).
