Инструкция по эксплуатации Garrett Metal Detectors GTI 2500
Страница 15
6.2 Глубина и размер цели (SEARCH IMAGE)
Использование цифровой обработки сигнала позволяет GTI2500 оценить размер
цели и глубину ее залегания. Эта информация выводится в центральной части
дисплея на указателе глубины-размера.
Расстояние от катушки до цели определяется
по вертикальной шкале сверху вниз с шагом в
два дюйма (1дюйм = 2,54см).
Размер цели отображается в виде овалов
разного размера от A до E.

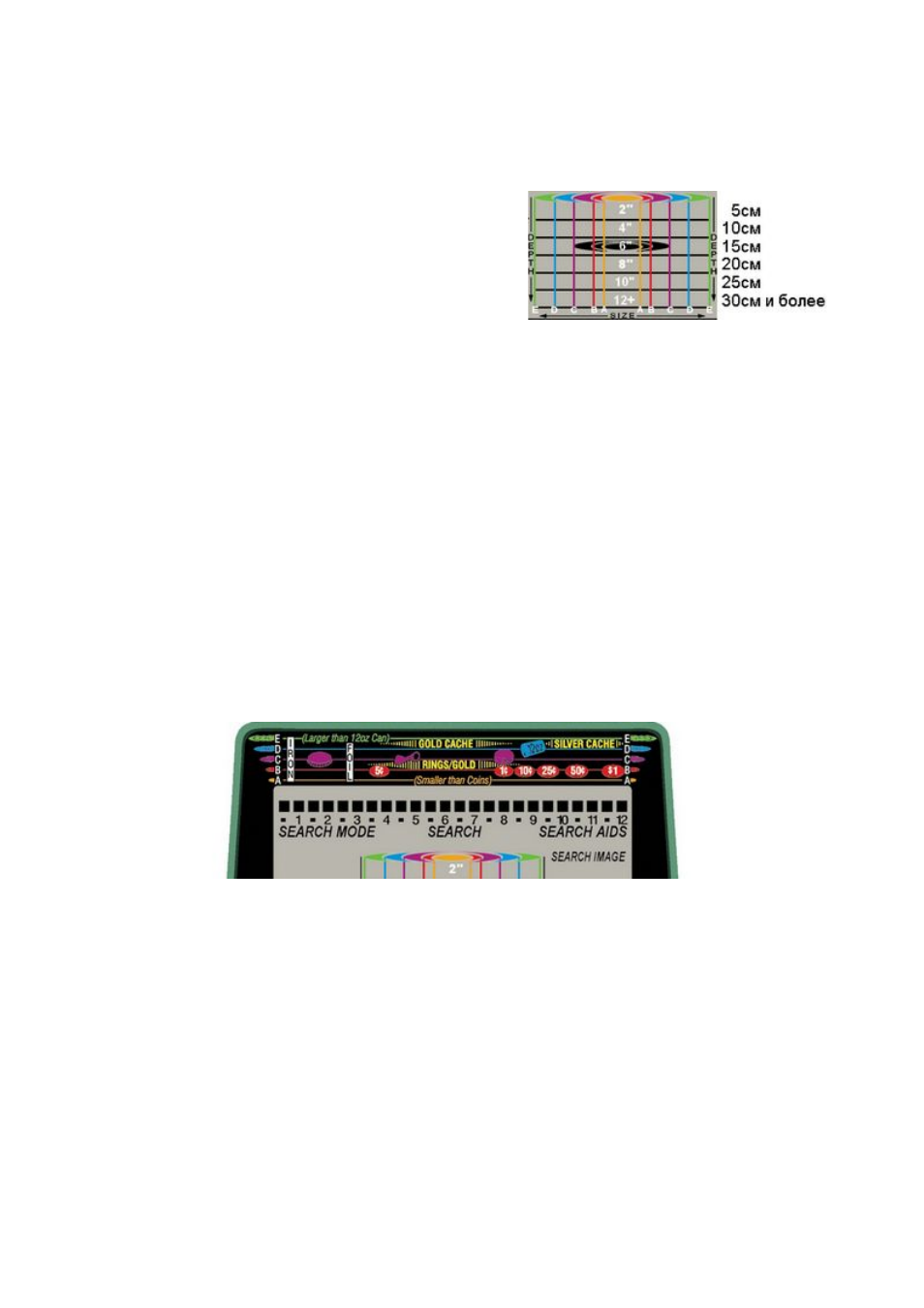

Рис.10
На рисунке 10 – цель имеет размер С, расстояние от катушки до цели 15см (6'').
Для того, чтобы в режиме поиска детектор отображал информацию о глубине и
размере цели, необходимо включить функцию SEARCH IMAGE:
✔
Последовательным нажатием кнопки MENU/SCROLL выведите на дисплей
надпись SEARCH IMAGE. Мигающая надпись сообщает о том, что функция
выключена, постоянно отображаемая — функция включена.
✔
Кнопкой +► включите данную функцию — надпись SEARCH IMAGE
отображается непрерывно.
✔
Кнопкой OPERATE выйдите из меню настроек.
В режиме поиска надпись SEARCH IMAGE в правой части дисплея сообщает о том,
что функция включена (Рис. 11).
Рис.11
Чтобы выключить функцию SEARCH IMAGE:
✔
Последовательным нажатием кнопки MENU/SCROLL выведите на дисплей
надпись SEARCH IMAGE. Мигающая надпись сообщает о том, что функция
выключена, постоянно отображаемая — функция включена.
✔
Кнопкой ◄- выключите данную функцию — надпись SEARCH IMAGE мигает.
✔
Кнопкой OPERATE выйдите из меню настроек.
13
