8.3 Режим Локализации TREASURE IMAGING (Pinpoint)
Режим Локализации позволяет определить точное местоположение находки и
получить информацию о размере и глубине найденного объекта.
Для работы в режиме Локализации нажмите и удерживайте нажатой кнопку
TREASURE IMAGING. Надпись IMAGE в верхней части дисплея указывает на то, что
детектор работает в режиме Локализации.
Когда прибор работает в режиме Локализации, для получения сигнала от объекта
катушка над ним может не перемещаться (non motion mode). Движения катушки
необходимы лишь для того, чтобы поместить ее центр точно над объектом.

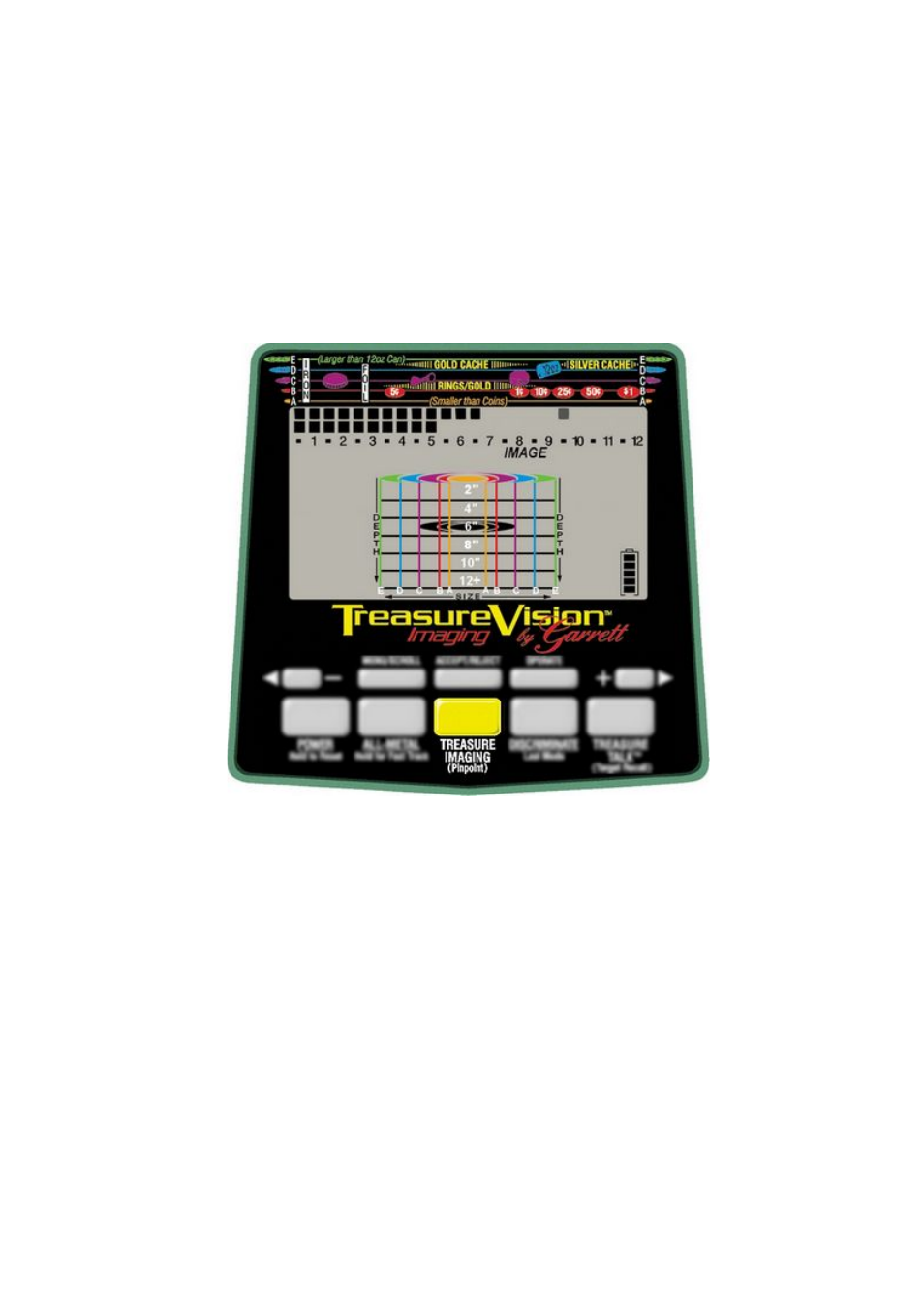

Рис.36
На Указателе глубины-размера в режиме Локализации параметры находки
отображаются так же, как это было описано в 6.2 (SEARCH IMAGE).
Верхняя шкала работает как индикатор уровня сигнала от обнаруженного объекта.
Кроме того, если в режиме поиска объект был идентифицирован по
электропроводности, то на Верхней шкале будет мигать Курсор на соответствующей
позиции.
Нижняя шкала отображает расстояние от катушки до объекта (в дюймах,
1''=2,54см).
На Рис. 36 видно, что обнаруженный объект имеет размер C, расстояние до него 5
дюймов (12,5см), Курсор идентификации мигает на позиции 9½.
