Инструкция по эксплуатации Garrett Metal Detectors GTI 2500
Страница 12

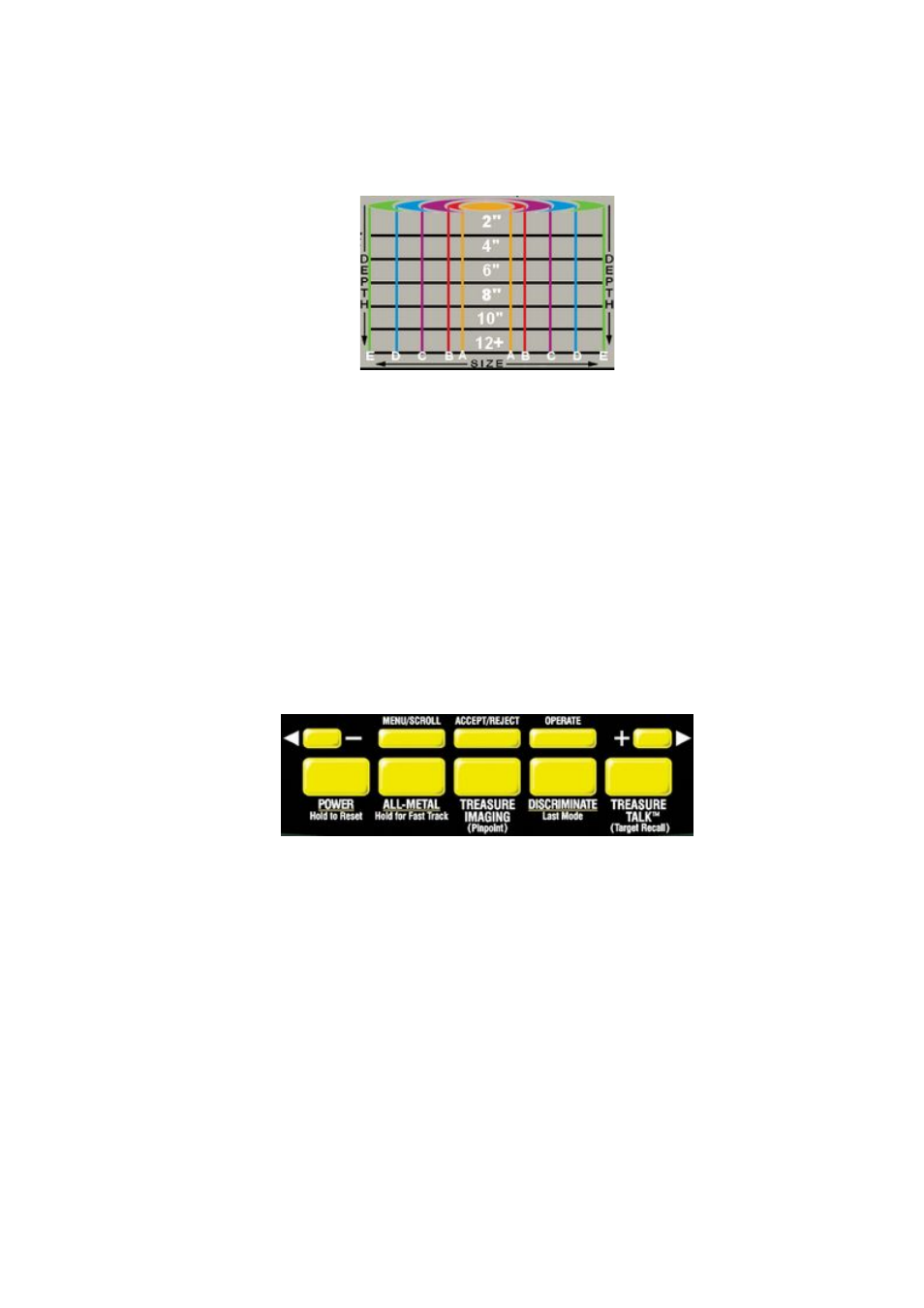

4.2.3 Указатель глубины-размера цели
Запатентованная технология TreasureVision® позволяет GTI2500 определять
размер цели и расстояние до нее. Цель отображается на указателе глубины-размера в
виде овала размером от A до E в соответствии с расстоянием до нее от катушки.
Рис.7
Цель отображается на Указателе глубины-размера:
✔
При включенной функции SEARCH IMAGE (см. 6.2)
✔
В режиме Локализации TREASURE IMAGING (см. 8.3).
4.3 Кнопки управления.
Верхний ряд кнопок предназначен для выбора значения и управляет настройками
детектора. Кнопки в нижнем ряду имеют больший размер и отвечают за выбор режима
работы детектора. Некоторые из кнопок имеют двойное назначение, в этом случае
пояснительная надпись разделена чертой.
Рис.8
POWER (Hold to Reset)
✔
Однократное нажатие включает/выключает прибор (См. 5).
✔
Нажатие и удержание этой кнопки более 10 секунд возвращает настройки
прибора к заводским значениям (См. 5).
ALL-METAL (Hold for fast Track)
✔
Однократное нажатие включает режим ALL-METAL (См. 8.2).
✔
В режиме ALL-METAL при удержании этой кнопки нажатой производится
быстрая отстройка от грунта «по месту» (См. 8.2.2).
TREASURE IMAGING (Pinpoint)
✔
Нажатие и удержание этой кнопки включает режим Локализации и отображения
глубины-размера цели (См. 8.3).
10
