Luna 3 Silver Space руководство для технического персонала
34
газовые настенные котлы
24.

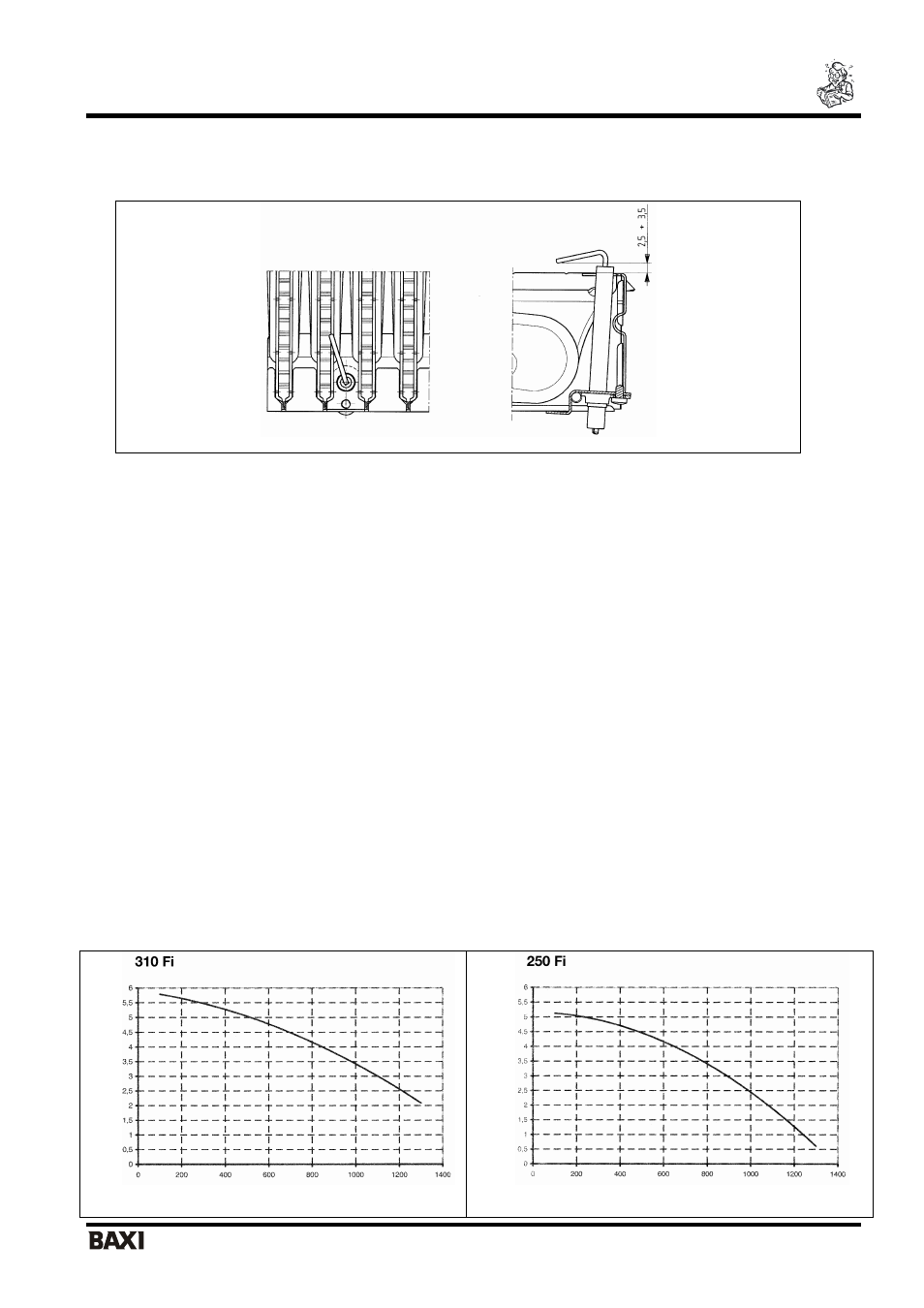

Расположение электрода зажигания и электрода-датчика
пламени.
Рис.17
25.
Контроль отходящих газов
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов
гигиеническим нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в
забираемом воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
-
температуру продуктов сгорания
-
содержание кислорода (О
2
)
или, наоборот, двуокиси углерода (СО
2
)
-
содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на трубе подачи воздуха, вставив датчик примерно
на 3 см.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать
отверстие на расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
-
температуру продуктов сгорания
-
содержание кислорода (О
2
)
или, наоборот, двуокиси углерода (СО
2
)
-
содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично
заделано, чтобы избежать просачивания продуктов сгорания при нормальной работе.
26.
Характеристики расход/напор
Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной
системе. Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной
системе воздух. Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.
Напо
р
(
м
вод
.
ст
.)
Расход (л/час)
График 1
Напо
р
(
м
вод
.
ст
.)
Расход (л/час)
График 2
