газовые настенные котлы
20.
Порядок перевода котла на другой тип газа и настройки
давления
ВНИМАНИЕ:
Для модели 310 Fi использовать только газовый клапан модели SIT 845 SIGMA
20.1.
ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО ДАВЛЕНИЯ ГАЗА.
•
Открутить винт на штуцере (Pa, рис. 15) и присоединить к штуцеру (Pa) манометр.
•
Открыть газовый кран и нажимая кнопку
установить переключатель режимов (Рис.1) в положение «зима» и
подождать до включения котла.
•
Проверить динамическое входное давление газа (штуцер Pa, рис. 15). Номинальные давления: 20 мбар для
природного газа, 37 мбар для пропана.
•
Выключить котел и закрыть газовый кран.
•
Отсоединить манометр и закрутить винт на штуцере Pa.
20.2.
НАСТРОЙКА МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ ПОМОЩИ
РЕГУЛЯТОРА ДАВЛЕНИЯ
Настройка максимального давления
•
На котлах с закрытой камерой сгорания необходимо снять переднюю панель, отвинтив соответствующие
крестовые винты (для того, чтобы избежать погрешности в измерениях, связанной с герметичной камерой
сгорания). Аналогичные результаты измерений можно получить при подсоединение отрицательного входа
дифференциального манометра через тройниковый отвод к компенсационному выходу газового клапана Рс.
•
Открутить винт на штуцере Рb (рис. 15) и присоединить к штуцеру Рb манометр.
•
Открыть газовый кран и нажимая кнопку
установить переключатель режимов (Рис.1) в положение «зима» и
подождать до включения котла. Открыть кран отбора горячей санитарной воды с расходом не менее 10
литр/мин или убедиться, что котел работает на максимальной мощности.
•
Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и
соответствующего типа газа. При необходимости снять крышку модулятора и поворачивать латунный винт
ключом а (ключ а, рис.16) до достижения давления, указанного в таблице 1 для соответствующей модели котла
и соответствующего типа газа.
Настройка минимального давления
•
Отсоединить
провод
питания
модулятора. Котел перейдет в режим
минимальной
мощности.
Проверить
давление газа на горелке согласно
таблице 1 для соответствующей модели
котла и соответствующего типа газа.
При необходимости поворачивать винт
(
поз. b, рис.16) до достижения давления,
указанного
в
таблице 1 для
соответствующей
модели
котла
и
соответствующего типа газа.
•
Присоединить на место провод питания
модулятора и установить на место
крышку модулятора.
•
Выключить котел и закрыть газовый
кран.
•
Отсоединить манометр и закрутить винт
на штуцере

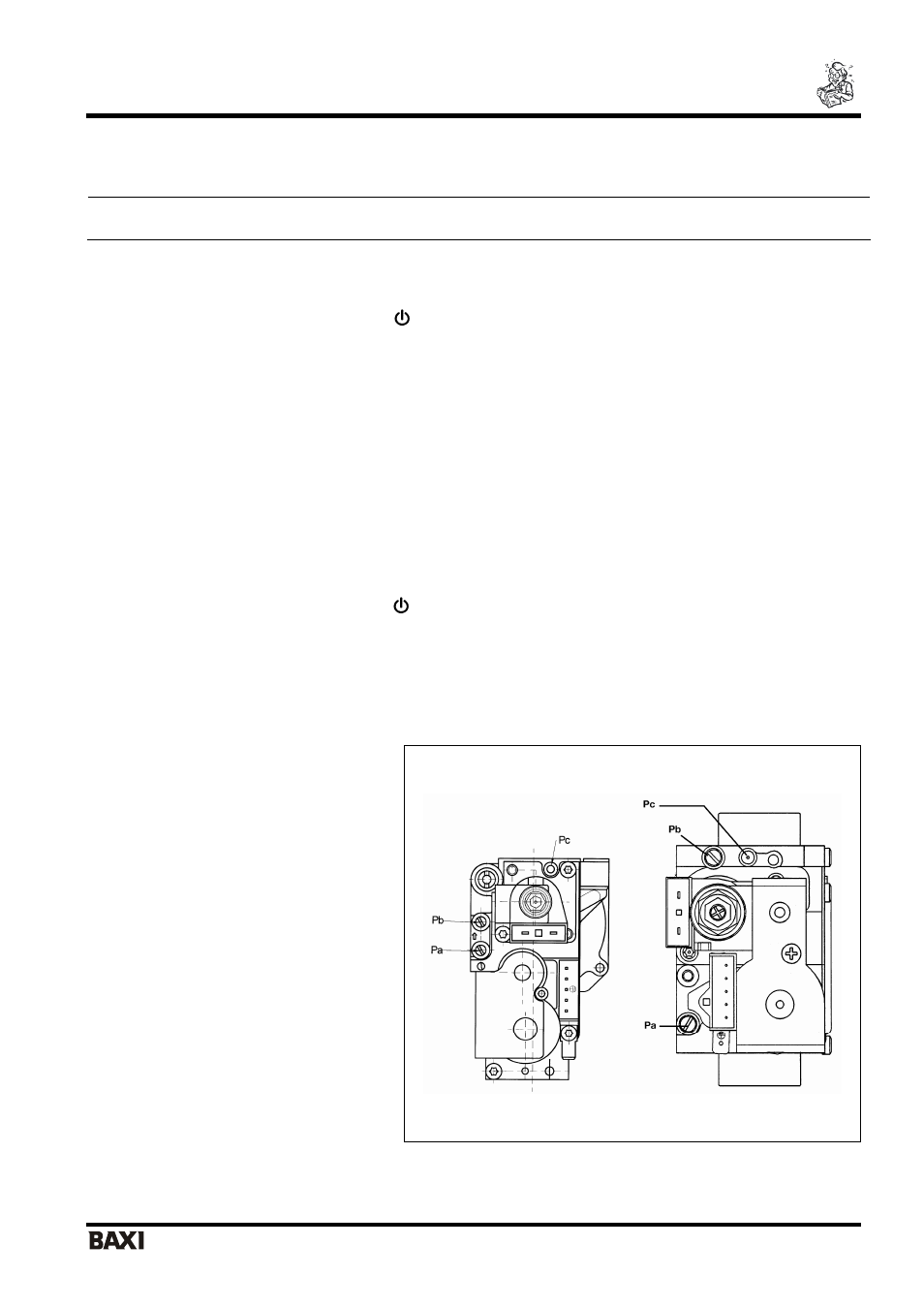

Рис.15
клапан Honeywell
модель VK 4105 M
только для модели 250 Fi
клапан SIT
модель SIGMA 845
