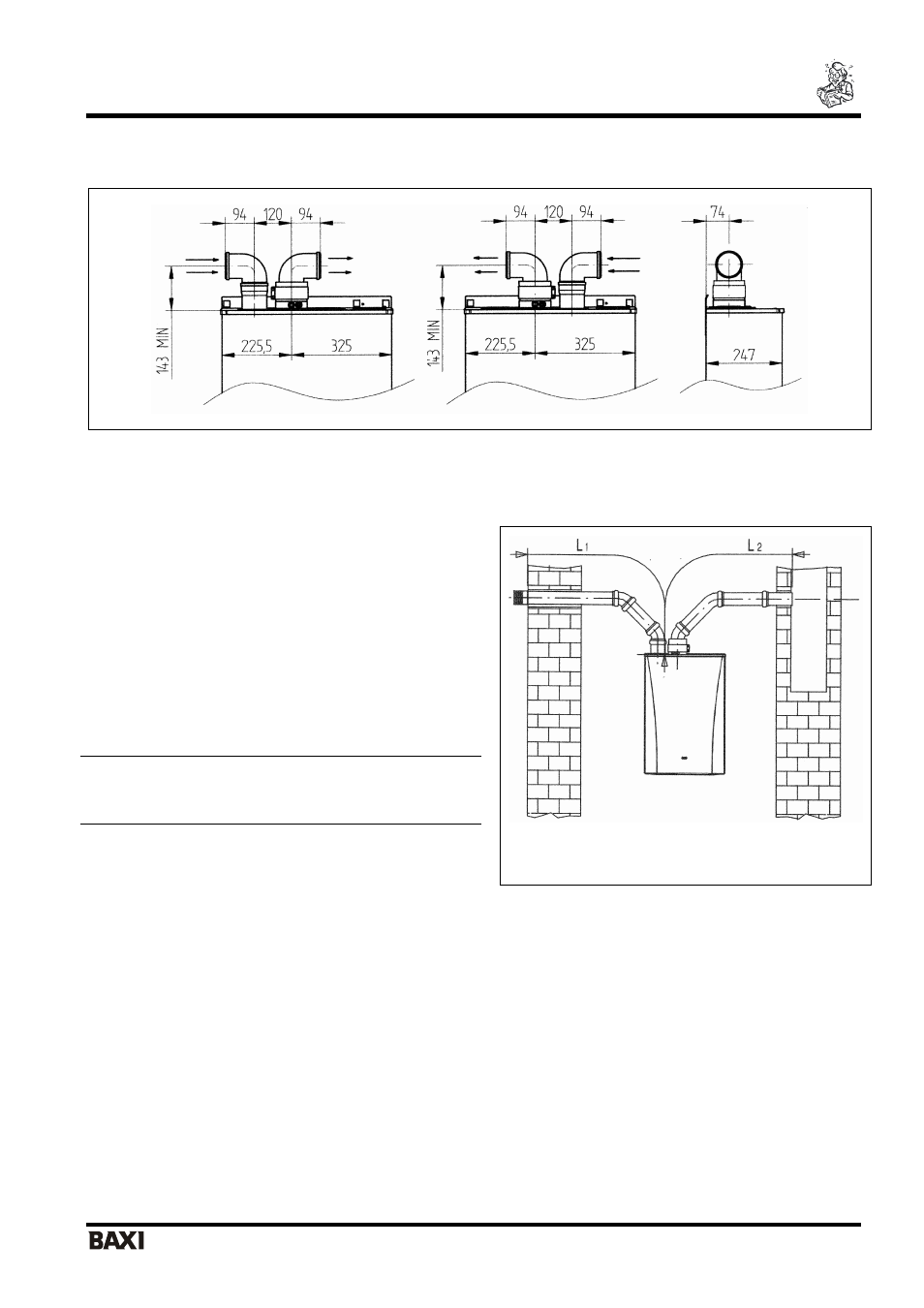

Габаритные размеры системы притока воздуха и отвода продуктов сгорания по
двум отдельным трубам.
Варианты дымоотводящей системы по раздельным трубам с горизонтальными
наконечниками
Обратите
внимание!
Необходимо
обеспечить
горизонтальный наклон труб в наружную сторону не
менее 1см на каждый метр длины.
При установке комплекта для сбора конденсата
дренажная труба должна быть наклонена в сторону котла.
Важно: При расположении труб типа С52 наконечники
для притока воздуха и выхода продуктов сгорания никогда
не должны находиться на противоположных сторонах
здания
Общая длина труб притока воздуха не должна
превышать 10 метров.
При длине дымохода более 6м комплект для сбора
конденсата
(
поставляется
дополнительно)
должен
монтироваться в непосредственной близости от котла.
СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ТИП В22 (рис.10)
Приток воздуха для сгорания осуществляется из помещения, где установлен котел.
Аксессуар В22 позволяет подсоединить котел к дымоходу, расположенному в любом направлении.
• Необходимо обеспечить наклон трубы в сторону улицы - 1см на каждый метр ее длины.
• 90° изгиб сокращает возможную полную длину трубы на 1 м.
•
45°
изгиб сокращает возможную полную длину трубы на 0,5 м.
(
L1 + L2)max = 30
м LUNA 3 SILVER SPASE 250 Fi (газ G20)
(
L1 + L2)max = 25
м LUNA 3 SILVER SPASE 250 Fi (газ G31)
(
L1 + L2)max = 25
м LUNA 3 SILVER SPASE 310 Fi
