Luna 3 Silver Space руководство для технического персонала
16
газовые настенные котлы
2.2
эксплуатируемое оборудование:
Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,
используя вещества, имеющиеся в свободной продаже (см. пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и
FERNOX Protettivo
для отопительного оборудования. При использовании данных веществ необходимо строго
следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла
(
перегрев, шумность горелки и т.п.)
2.3
Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления и фильтра на трубе
возврата ("обратки").
При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.
ВНИМАНИЕ: при подключении двухконтурного котла к солнечным батареям максимальная температура горячей
бытовой воды на выходе из котла не должна превышать:
• 60°С при наличии ограничителя расхода;
• 70°С без ограничителя расхода.
13.
Установка котла
Выберите местоположение котла, затем прикрепите имеющийся шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем
установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4'' (поставляются по
требованию); эти краны позволят производить работы в системе, не сливая из нее воду полностью.
Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе
возврата из системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки.
Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.
14.

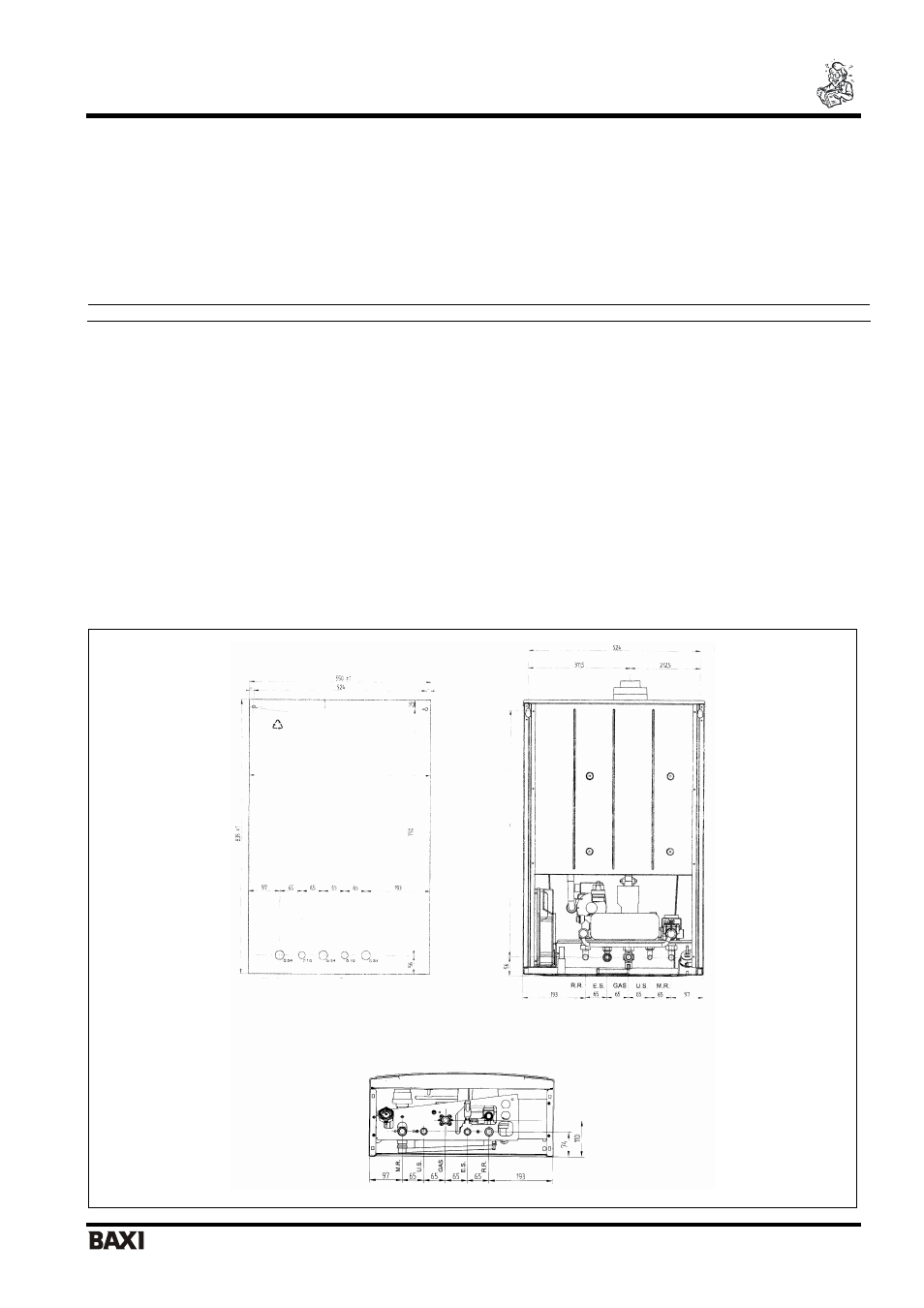

Габаритные размеры котла
Рис.3
747 (
ра
сстоя
ние
м
ежду
дю
б
ел
ям
и
7
50
мм
)
ширина котла 550
вид со стороны стены
точки подвеса котла,
сверлить сверлом на Ø 8
MR US GAS ES RR
MR:
подача в систему отопления G3/4
US:
выход горячей бытовой воды G1/2
GAS:
подача газа в котел G3/4
ES:
вход холодной бытовой воды G1/2
RR:
возврат из системы отопления G3/4
