Garrett Metal Detectors MAGNASCANNER MT 5500 - Инструкция (Страница 44)

Инструкция по эксплуатации Garrett Magnascanner MT5500 44
11.6 Блок батарей
Этот дополнительный модуль обеспечивает питание для работы Magnascanner'а
MT5500 в течении 20 часов от полностью заряженной батареи. При разрядке батареи
программное обеспечение Magnascanner'а выдаст предупреждение. Это даёт
уверенность в том, что прибор продолжит работать при максимальной загрузке.
Переключатель сбоку блока батарей полностью отключает питание от батареи. Этот
переключатель должен находиться в положении OFF в случае, когда система
находится в длительном хранении или когда система не используется и отключена от
сети более 24 часов. В случае когда переключатель не выключен цепь STANDBY
разряжает полностью заряженную батарею в течении 10 - 15 дней.
11.6.1 Установка
1. Откройте крышку блока обнаружения;
2. Отключите шнур питания от Модуля поддержки питания;
3. Удалите винты, которые крепят крышку Модуля контроллера;
4. Удалите четыре подкладки, прикреплённые к корпусу;
5. Установите Блок батарей и поставьте обратно четыре подкладки;
6. Отключите шнур питания в верхнем левом углу контроллера;

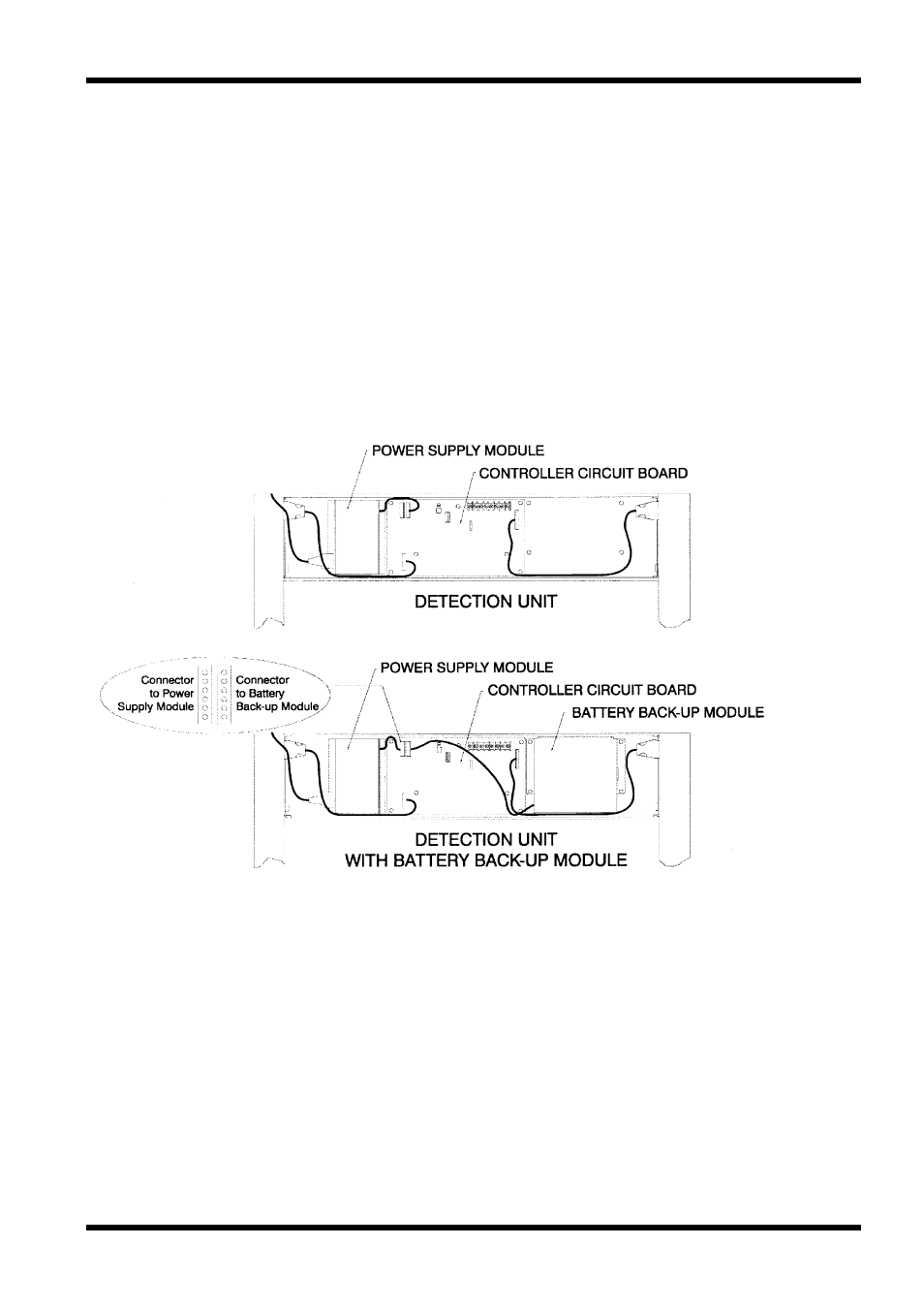

7. Подключите Модуль поддержки питания и Модуль батарей как показано на
рисунке;
8. Соберите детектор и проведите тест.
