Инструкция по эксплуатации Garrett Magnascanner MT5500 10
2.3 Внутренние модули
2.3.1 Модуль контроллера (Controller Module)
Этот модуль (В центре схемы) содержит все схемы необходимые для работы
детектора. Два кабеля (А и B) соединяют этот модуль с боковыми панелями,
вставляясь в разъёмы наверху каждой панели. Крышка контроллера никогда не
снимается, исключая следующие случаи:
• Подключение проводов к реле тревоги или схеме синхронизации (См. Стр. 41);
• Подключение дистанционной клавиатуры (См. Стр. 43);
• Подключение дополнительного блока батарей (См.Стр. 44);
• Возвращение ACCESS CODE (Код доступа) к заводскому значению (См.Стр. 17).

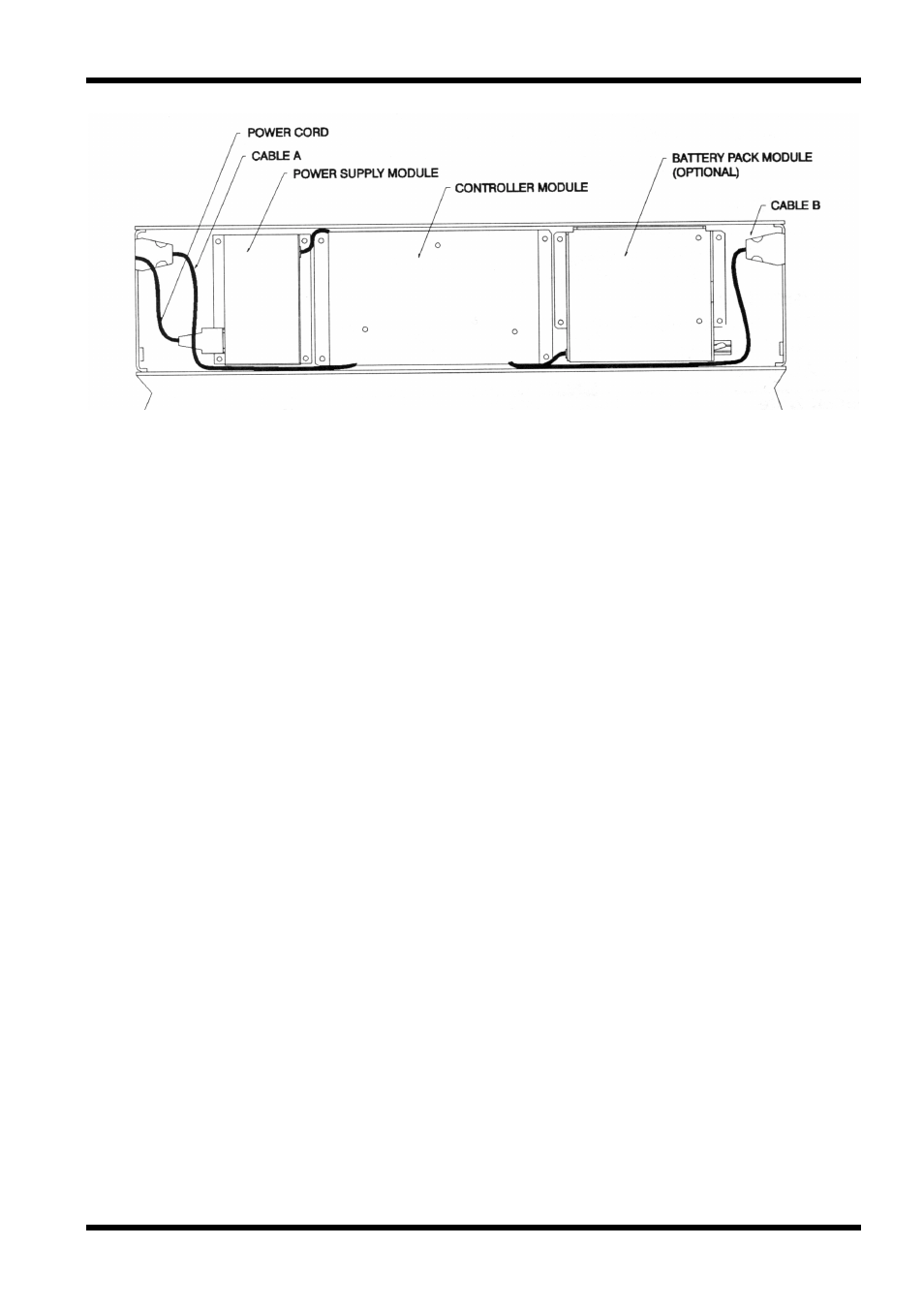

Сверху показан вид детектора после снятия защитной крышки. Модуль поддержки
питания (Power Supply), контроллер (Controller) и батареи (Battery Pack) дополнительно
защищены собственными металлическими крышками.
2.3.2 Модуль поддержки питания (Power Supply)
Этот модуль содержит схемы, которые обеспечивают питание, необходимое для
работы детектора. Шнур питания должен быть подключен к разъёму в левом нижнем
углу модуля питания.
2.3.3 Модуль батарей (Battery Pack Module)
Этот модуль, содержащий две 12В батареи и цепь зарядки, может обеспечить от 16 до
20 часов непрерывной раборы. Модуль содержит цепь контрол батарей, которая
подзаряжает батареи в течение 12 часов, а затем отключает ток заряда для
поддержания батарей в заряженном состоянии и сохранения их ресурса.
Этот переключатель должен находиться в положении OFF (Выключено) во время
хранения или когда прибор не используется и более 24 часов не подключен к сети
переменного тока (См.Стр. 44, Инструкции по установке).
