Инструкция по эксплуатации Garrett Magnascanner MT5500
41
11.3.3
Случай III:
Описание:
•
MT5500
создает помехи MT5500;
•
Каналы А, В, С и D позволяют MT5500 работать совместно с MT5500.
Действия:
•
Используйте каналы А, В, С и D;
•
Пользуйтесь инструкцией на MT5500 для выбора каналов.
11.4 Управляющие выходы переменного и постоянного тока
11.4.1
Управляющий выход переменного тока

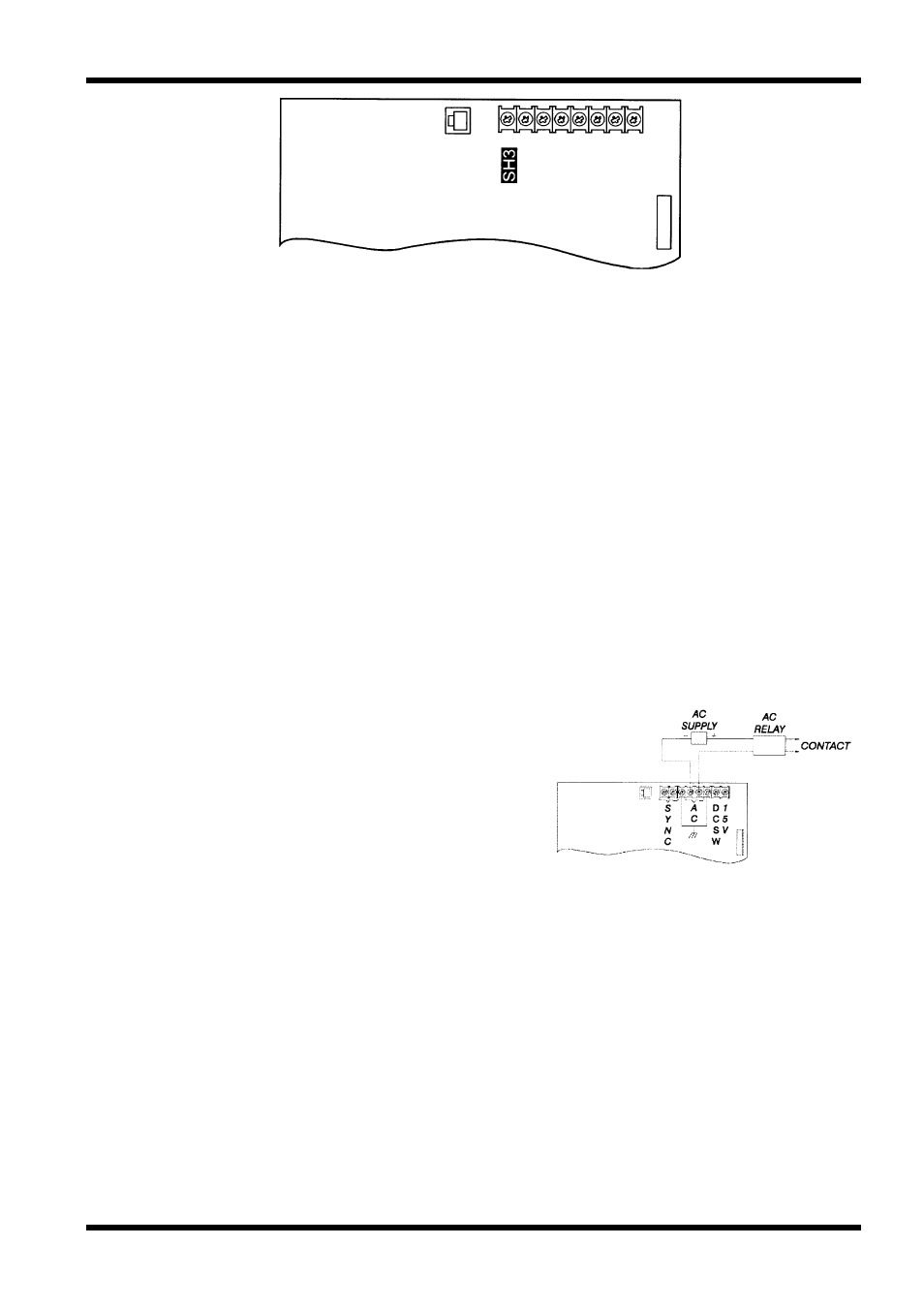

Подключение к внешним устройствам сигнализации, запирающим устройствам и
другим компонентам может быть сделано как показано на рисунке. На оптически
изолированном симисторном выходе сигнал появляется только на время загорания
красного светодиода ALARM. Рекомендуется, чтобы нагрузка не превышала 100 мА
при 48 В. Выход электрически изолирован от земли.
Действия:
•
Отключите детектор от сети питания;
•
Откройте крышку блока обнаружения;
•
Удалите винты, которые крепят крышку
контроллера;
•
Подключите реле или устройство к выходу
управления;
•
Поставьте крышку на место и подключите
питание.
11.4.2
Управляющий выход постоянного тока
Три рисунка ниже иллюстрируют различные способы подключения устройств, которым
требуется питание низким напряжением постоянного тока. Выход на открытом
коллекторе способен переключать не более 15 В при 100 мА, включая подключение к
вычислительным устройствам и другому оборудованию, требующему низкий уровень
постоянного тока.
