Инструкция по эксплуатации Garrett Magnascanner MT5500 12

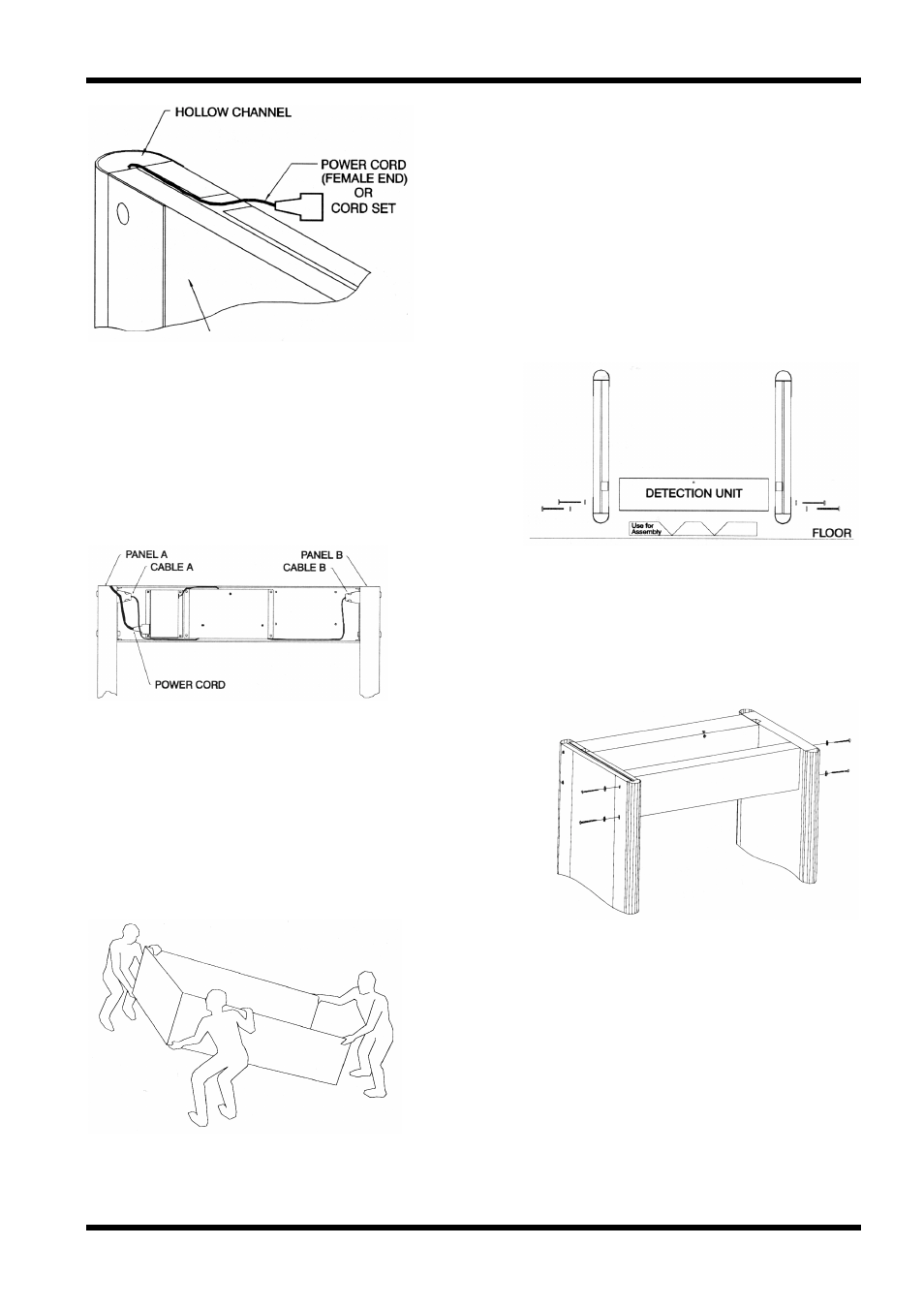

2. Проложите шнур питания через один из кана-
лов наверху любой из панелей, как показано
на рисунке слева. Канал может быть найден в
любом из четырех углов. Выберите ниаболее
удобный угол. Для наружного подключения
шнура питания не продевайте его через ка-
нал, а оставьте его свободным наверху.
2.1 Если используется дополнительный кабель
(Cord Set) он может быть проложен только
через канал рядом с блоком питания (как по-
казано). Затем стандартный шнур питания
вставляется в установочный кабель.
3. Расстелите упаковочный материал
на полу, как показано и положите на
него Блок обработки, клавиатурой
вниз. Используйте 4 винта и 4 шай-
бы для соединения Блока обработки
и Панелей А и Б. Не затягивайте
сильно.
4. Откройте крышку Блока обработки и подклю-
чите шнур питания. Затем подключите кабель
A и B к панелям, как показано на рисунке.
5. Используйте оставшиеся винты и
шайбы для присоединения попе-
речной балки (Crosspiece) к двум
панелям, как показано.
6. Надёжно затяните все восемь
винтов плоской отверткой.
7. Вдвоём или более поставьте детектор верти-
кально и перенесите его к месту работы.
8. Проверьте устойчивость детектора, которая
необходима для правильной работы и безо-
пасности. Если поверхность окажется неров-
ной, то либо подложите под угол подкладку,
либо ослабьте винты, соединяющие блок об-
работки и поперечную балку с боковыми па-
нелями и отрегулируйте устойчивость.
9. Подключите блок к сети электропитания и
продолжите настройку (См.Стр. 15).
