2-14

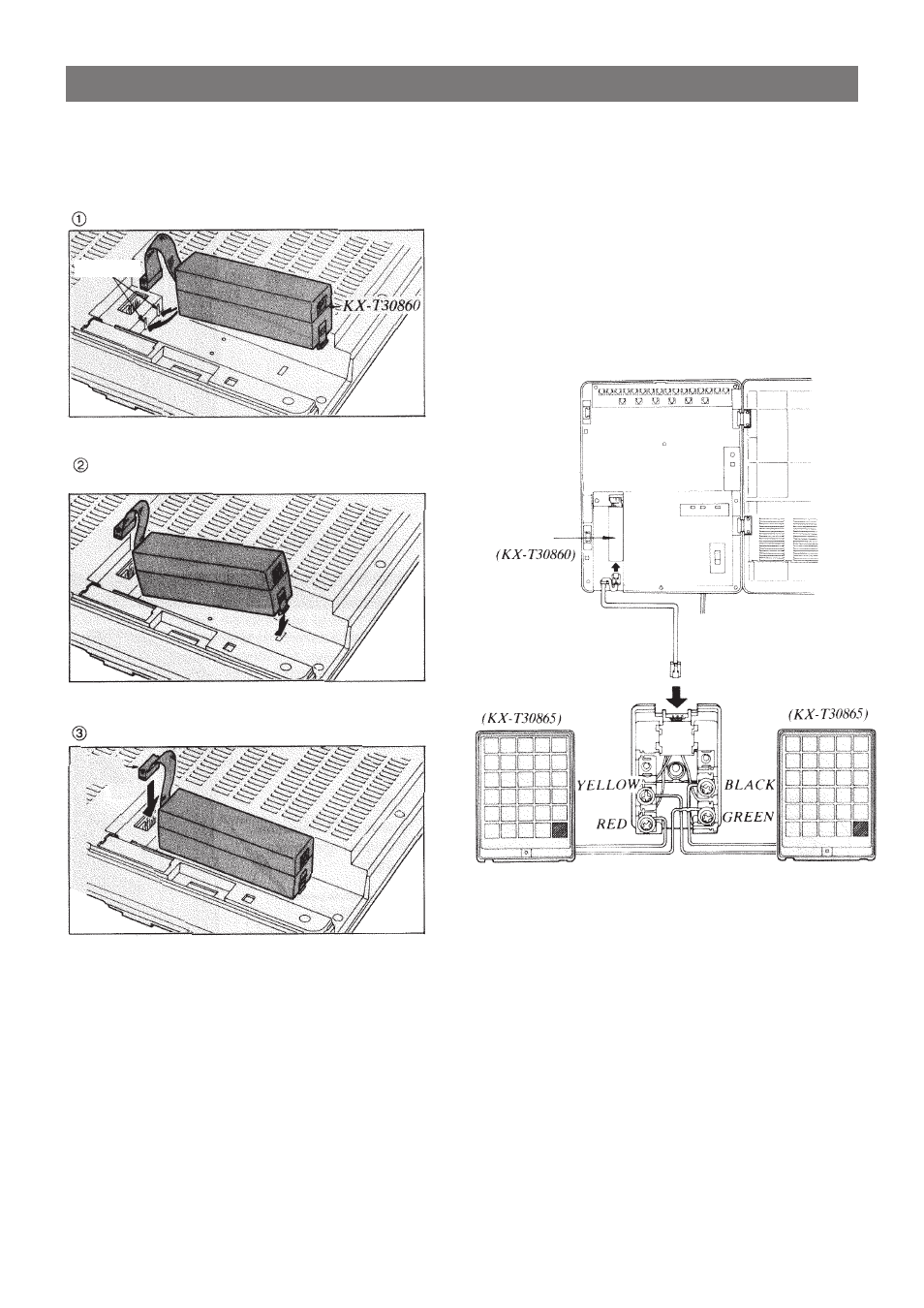

Подключение отдельно приобретаемого домофона (KX-T30865)
Для установки домофона используйте отдельно приобретаемый адаптер домофона (KX-T30860).
1. Как установить адаптер домофона на систему
KX-T61610.
Вставьте выступы адаптера в отверстия.
Отверстия
Нажмите адаптер, чтобы зафиксировать его
в прорезях аппарата.
Вставьте соединитель адаптера.
Соединитель
адаптера
2. Монтаж домофона
(A) Соедините плату домофона с
распределительной коробкой, используя
модульный разъем с 4 проводниками.
(B) Присоедините провода домофона 1 к
красным и зеленым винтам
распределительной коробки.
(C) Присоедините провода домофона 2 к
желтым и черным винтам
распределительной коробки.
Требуется 4-жильный
провод.
Распределительная
коробка
Домофон 2
Желтый
Красный
Черный
Зеленый
Домофон 1
Адаптер
домофона
Максимальная длина шнура телефонной
линии, который соединяет системы KX-
T61610 и домофон (KX-T30865), указана
ниже:
26 AWG: до 70 м
24 AWG: до 110 м
22 AWG: до 180 м
