2-7
ПОДКЛЮЧЕНИЕ

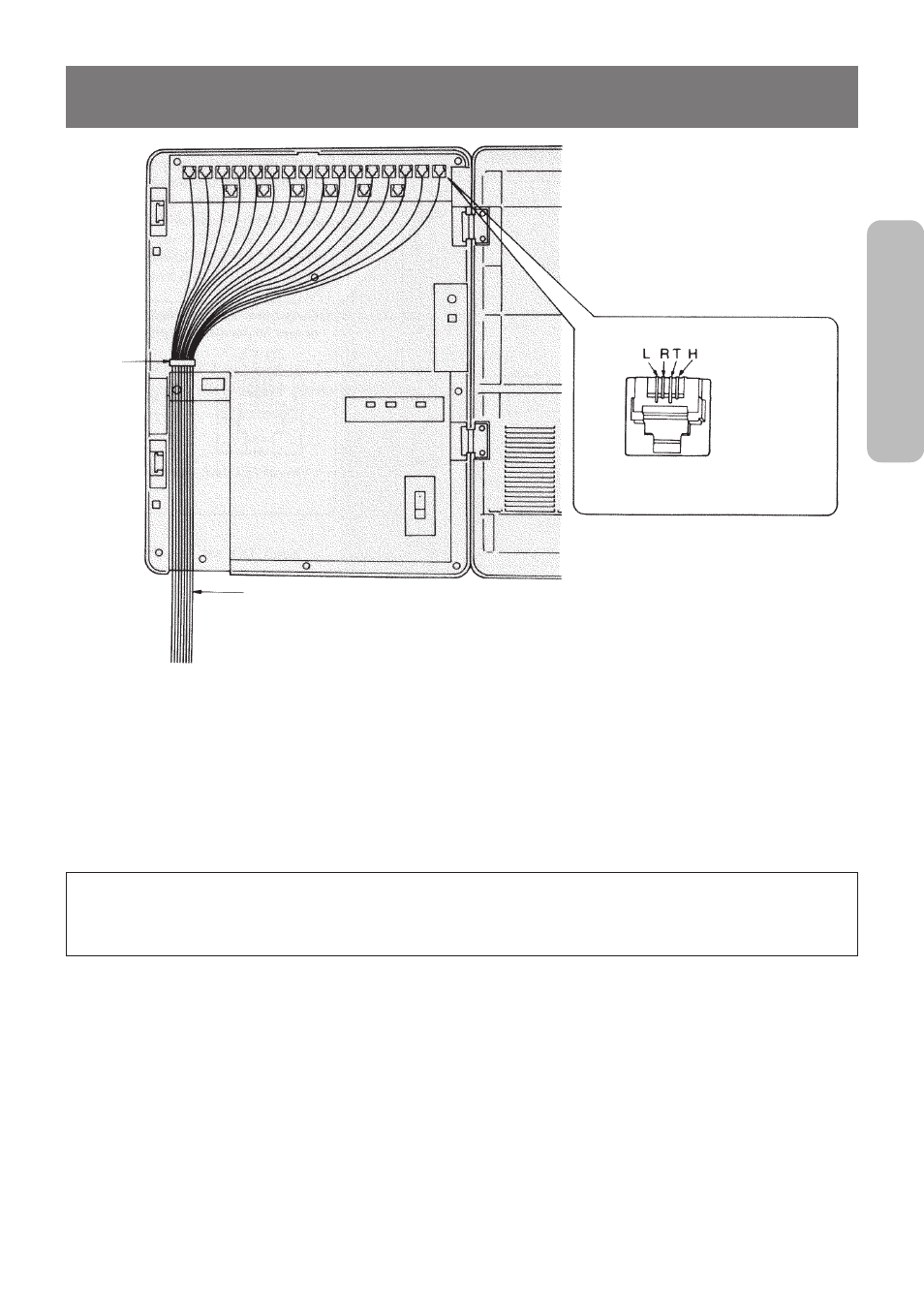

Подключение добавочных линий (для системных телефонов KX-T61620/
KX-T61630/KX-T61650/KX-T30820/KX-T30830/KX-T30850)
1. Вставьте модульные штепсели
кабелей телефонных линий (4-
проводные) в модульные гнезда
(имеющие обозначение EXT.) на
системе KX-T61610.
2. Уложите кабели в держатель.
Держатель
(см. пункт
2)
R: Звонок
T: Контакт
L: Низкоомный
контакт
H: Высокоомный
контакт
Для каждого добавочного номера
требуется 4-жильная проводка.
Вид гнезда TEL (Добавочная линия)
К добавочным линиям
2 внутренних провода (красный, зеленый) предназначены для вилки и звонка, 2 внешних провода (черный
и желтый) предназначены для низкоомного и высокоомного контактов (DATA).
Максимальная длина кабеля добавочных линий, который соединяет основной блок и добавочную линию,
показана ниже:
26 AWG: до 140 м
24 AWG: до 230 м
22 AWG: до 360 м
Предупреждение
Ошибочное подключение может привести к неправильной работе системы KX-T61610.
Перед подключением см. раздел «При установке» на стр. 6-1 и раздел «При подключении» на
стр. 6-2.
