Инструкция по эксплуатации Panasonic KX-T61610B
Страница 15
2-9
ПОДКЛЮЧЕНИЕ

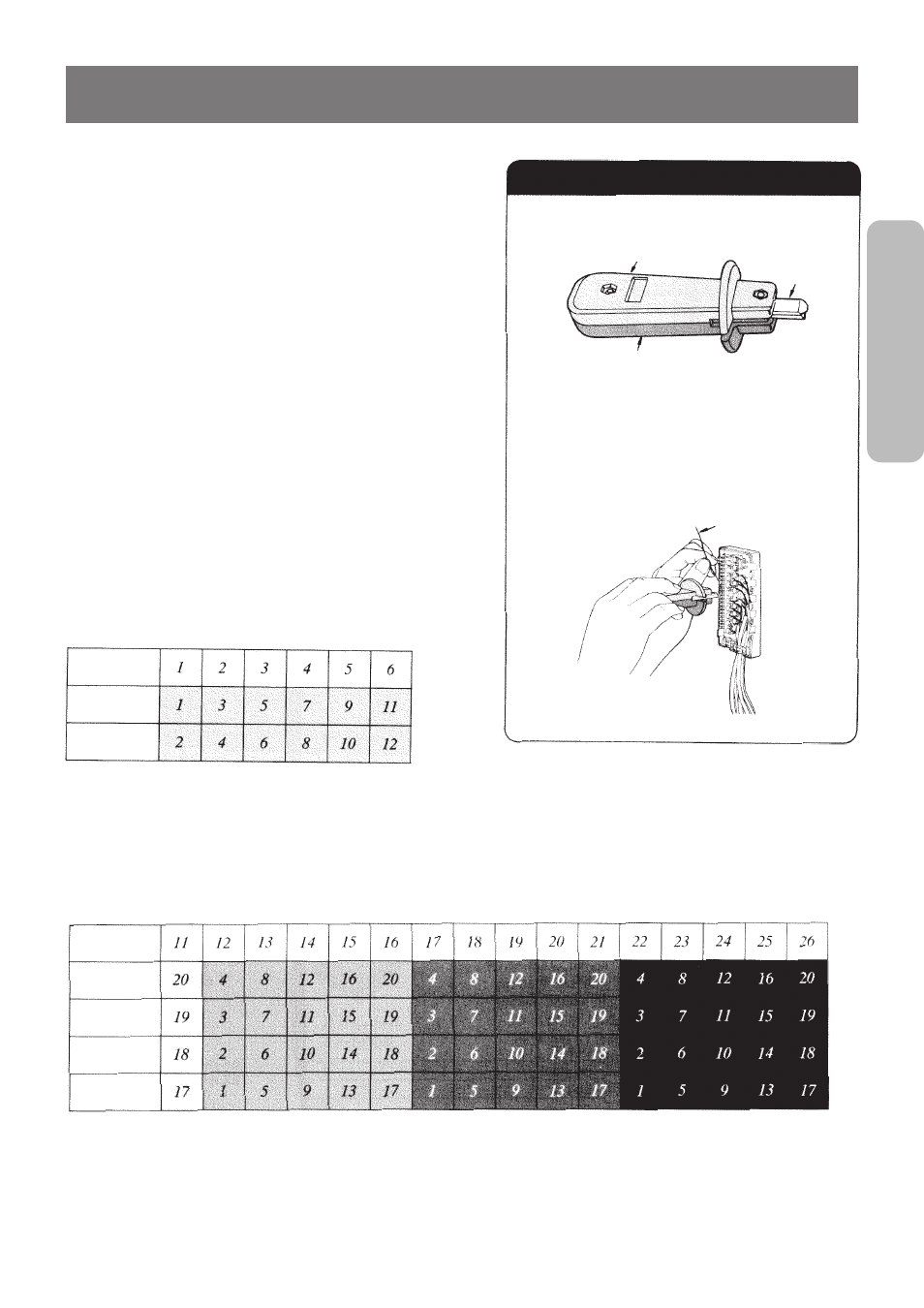

Подключение отдельно приобретаемого комплекта KX-A21
(комплект кабелей с блоком зажимов)
Отдельно приобретаемый комплект KX-A21
позволяет Вам подключить к электронной
модульной коммутационной системе KX-T61610 6
внешних и 16 добавочных линий.
Комплект KX-A21 включает следующие
компоненты:
Соединитель (CS205TN) ........................... 4
Телефонный кабель A (2-жильный) .............. 6
Телефонный кабель B (4-жильный) ............ 16
Прочитайте, пожалуйста, инструкцию по
подключению комплекта KX-A21.
Подключите кабели внешних и добавочных
линий согласно приведенным ниже схемам.
n Подключение к внешним линиям
Внешняя линия
Разъем/Звонок
Разъем
(зеленый)
Звонок
(красный)
Схема 1.
n Подключение к добавочным линиям
Доб. линия
Разъем/звонок
Высокоомный
контакт (черный)
Разъем
(красный)
Звонок
(зеленый)
Низкоомный
контакт (желтый)
Схема 2.
СОЕДИНИТЕЛЬНЫЙ ИНСТРУМЕНТ
желтая сторона
серая сторона
режущая
кромка
После подключения кабеля к блоку зажимов
отрежьте лишний кусок кабеля при помощи
отдельно приобретаемого соединительного
инструмента, как показано на рисунке.
Режущая кромка расположена на желтой
стороне.
лишний
кусок кабеля
