Подключение консоли DSS (KX-T61640) к добавочному номеру
Спаренный телефон
Для работы консоли DSS (KX-T61640) необходим спаренный с ней телефон (системный телефон EMSS),
поскольку консоль DSS не может работать самостоятельно.
Системный телефон EMSS (например, KX-T61620, KX-T61630, KX-T61650, KX-T30820, KX-T30830, KX-
T30850) требуется в качестве спаренного телефона для набора, хранения и т.д.
Поставьте на своем столе рядом консоль KX-T61640 и спаренный телефон.

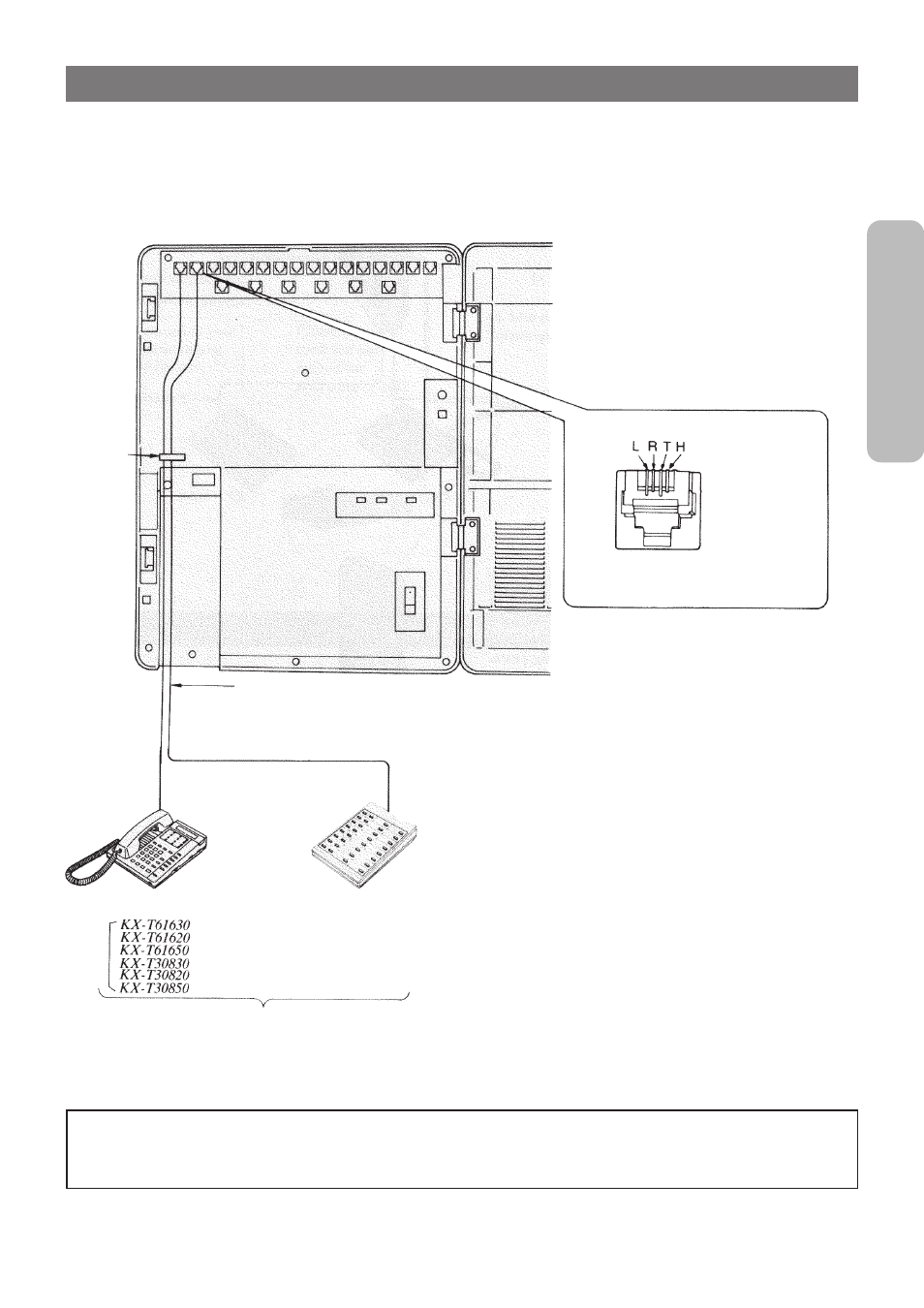

1. Вставьте модульную вилку кабеля
добавочной линии (4-жильная
проводка) в модульное гнездо
(имеющее обозначение EXT.) на
системе KX-T61610.
2. Уложите кабели в держатель.
Держатель
(см. пункт 2)
R: Звонок
T: Разъем
L: Низкоомный
контакт
H: Высокоомный
контакт
Вид телефонного гнезда
(добавочный номер)
Для каждого добавочного номера
требуется 4-жильная проводка.
Спаренный телефон
Консоль DSS
KX-T61640
Пара
Примечания:
Консоль KX-T61640 не может быть подключена на
добавочный номер 11.
К системе KX-T61610 можно подключить до 2
консолей KX-T61640. Каждой консоли требуется
свой спаренный телефон.
Консоль KX-T61640 не может быть подключена в
паре со стандартным телефоном.
Ниже приведена максимальная длина кабеля
добавочной линии, соединяющего систему KX-T61610
и консоль DSS:
26 AWG: Не более 140 м
24 AWG: Не более 230 м
22 AWG: Не более 360 м
Предупреждение
Неправильное подключение может вызвать неправильную работу системы KX-T61610.
Перед подключением см. раздел «При установке» на стр. 6-1 и раздел «При подключении» на
стр. 6-2.
