Przygotowanie dodatkowe
Podłączanie urządzeń zewnętrznych

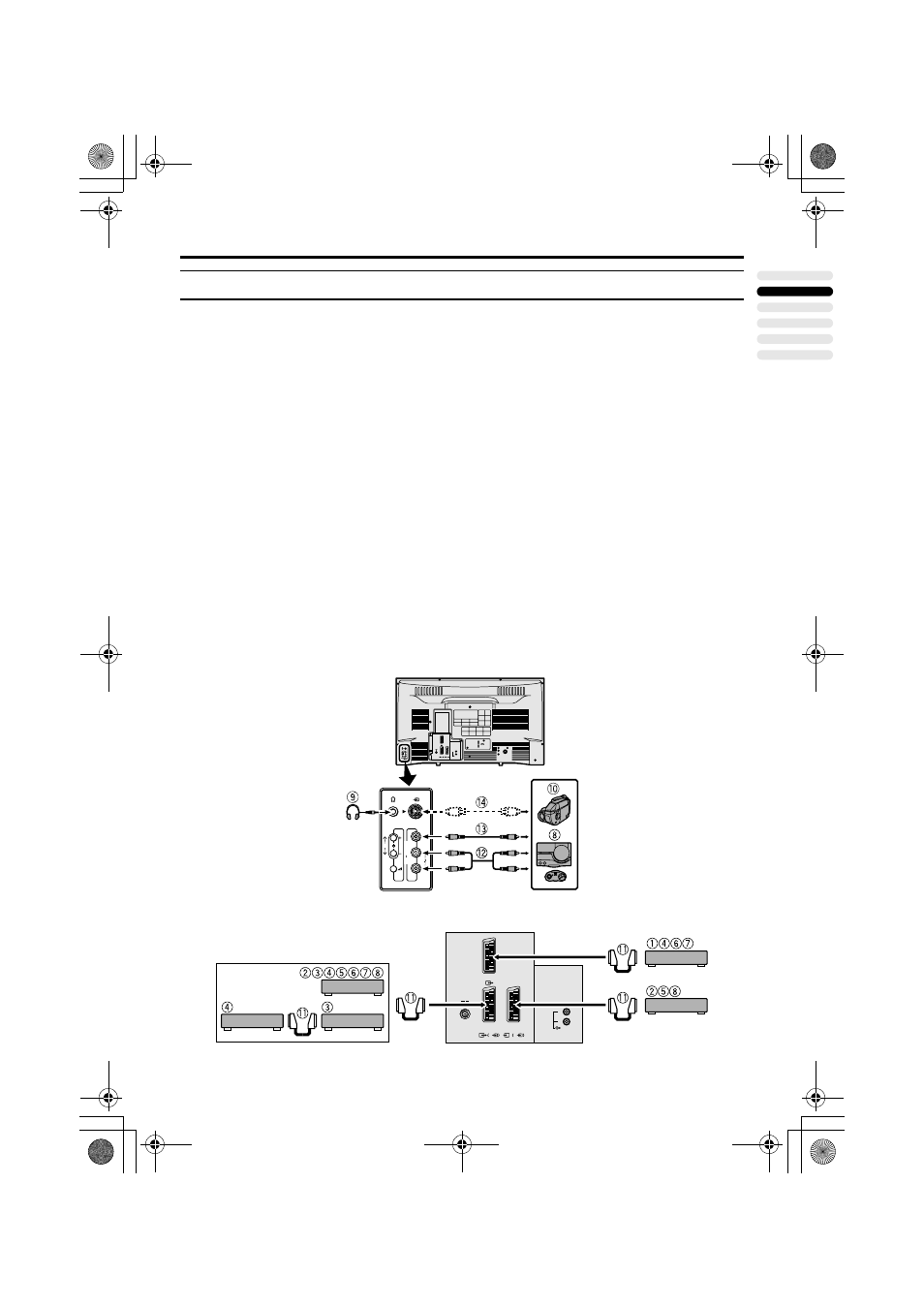

Przy podłączaniu urządzeń do telewizora
przestrzegaj poniższego schematu połączeń.
Przed podłączeniem jakiegokolwiek
urządzenia:
• Przeczytaj instrukcje obsługi urządzeń.
W przypadku niektórych urządzeń sposób
podłączania może się różnić od
przedstawionego na schemacie. Ponadto,
aby zapewnić właściwe działanie, może
być konieczne przekonfigurowanie
ustawień podłączanych urządzeń.
• Wyłącz wszystkie urządzenia łącznie
z telewizorem.
• „Dane techniczne” na str. 46 zawierają
szczegółowe informacje na temat gniazd
EXT. W razie podłączania urządzenia nie
wymienionego w poniższym schemacie
połączeń, wybierz z tabeli najbardziej
odpowiednie gniazdo EXT.
• Pamiętaj, że przewody podłączeniowe nie
wchodzą w skład zestawu.
1
Magnetowid (sygnał złożony)
2
Magnetowid (sygnał złożony/sygnał S-
VIDEO)
3
Magnetowid obsługujący funkcję T-V
LINK (sygnał złożony/sygnał S-VIDEO)
4
Dekoder
5
Odtwarzacz DVD (sygnał złożony/sygnał
S-VIDEO)
6
Odtwarzacz DVD (sygnał złożony/sygnał
RGB)
7
Gra telewizyjna (sygnał złożony/sygnał
RGB)
8
Gra telewizyjna (sygnał złożony/sygnał
S-VIDEO)
9
Słuchawki
0
Kamera wideo (sygnał złożony/sygnał S-
VIDEO)
-
Przewód SCART
=
Przewód audio
~
Przewód wideo
!
Przewód S-VIDEO
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
Tył telewizora
Tył telewizora
